申请日2012.06.15
公开(公告)日2013.01.02
IPC分类号C02F11/00; F23G7/00; C02F11/12
摘要
本实用新型公开了一种污泥间接干燥、焚烧附属系统，其特征是热媒高位箱(1)的热媒出口连接热媒循环泵(2)的进口，热媒循环泵(2)的出口连接至余热锅炉(3)后再连接至污泥间接干燥机(4)的热媒进口，污泥间接干燥机(4)的热媒出口连接至所述热媒高位箱(1)，所述污泥间接干燥机(4)的湿气出口通过排湿风机(5)连接至热泵蒸发器(6)，所述热泵蒸发器(6)的顶部设有排气口，其底部设有冷凝水排出口。本实用新型利用热泵将湿气冷却脱水，不凝气送污泥焚烧炉焚烧脱臭，热泵又将湿气冷却放出的热量转移预加热污泥间接干燥的热媒，避免了湿气直接焚烧造成的高温烟气排放过大的热损失，尽可能不破坏焚烧炉原来的热平衡。
权利要求书
1.一种污泥间接干燥、焚烧附属系统，其特征是它包括热媒高位箱(1)，热媒高位箱(1)的热媒出口连接热媒循环泵(2)的进口，热媒循环泵(2)的出口连接至余热锅炉(3)后再连接至污泥间接干燥机(4)的热媒进口，污泥间接干燥机(4)的热媒出口连接至所述热媒高位箱(1)，所述污泥间接干燥机(4)的湿气出口通过排湿风机(5)连接至热泵蒸发器(6)，所述热泵蒸发器(6)的顶部设有排气口，其底部设有冷凝水排出口。
2.根据权利要求1所述的污泥间接干燥、焚烧附属系统，其特征是所述热媒循环泵(2)的出口先连接至热泵冷凝器(7)再连接余热锅炉(3)。
3.根据权利要求1所述的污泥间接干燥、焚烧附属系统，其特征是所述热泵蒸发器(6)底部的冷凝水排出口连接有水封管(8)。
说明书
污泥间接干燥、焚烧附属系统
技术领域
本实用新型属于污泥处理处置技术领域，具体地说是一种将污泥干化、污泥焚烧集合成有机一体化的装置。
背景技术
采用污泥高干脱水、间接干燥，焚烧联合技术处置污泥，能使有机物全部碳化，杀死病原体，可最大限度地减少污泥体积。
污泥间接干燥过程中，会产生带有强烈臭味含有大量水蒸气的湿气。此湿气不经处理直接排放，会使周围环境产生不快气味。如送入污泥焚烧炉焚烧脱臭，则会造成高温烟气排放过大热损失，由此可能破坏焚烧热平衡，使本来可以依靠污泥自身发热量进行焚烧的状况改变为必须添加辅助燃料才能维持焚烧。
发明内容
本实用新型的目的就是针对上述存在的问题，提供一个不破坏焚烧炉原来的热平衡，热量利用充分，热损失小的污泥间干燥、焚烧附属系统。
本实用新型采用的技术方案如下：

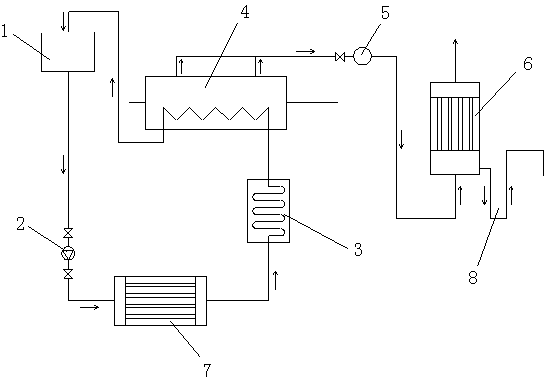

一种污泥间接干燥、焚烧附属系统，其特征是它包括热媒高位箱，热媒高位箱的热媒出口连接热媒循环泵的进口，热媒循环泵的出口连接至余热锅炉后再连接至污泥间接干燥机的热媒进口，污泥间接干燥机的热媒出口连接至所述热媒高位箱，所述污泥间接干燥机的湿气出口通过排湿风机连接至热泵蒸发器，所述热泵蒸发器的顶部设有排气口，其底部设有冷凝水排出口。
所述热媒循环泵的出口先连接至热泵冷凝器再连接余热锅炉。
所述热泵蒸发器底部的冷凝水排出口连接有水封管。
本实用新型的有益效果有：
利用热泵将湿气冷却脱水，不凝气送污泥焚烧炉焚烧脱臭，热泵又将湿气冷却放出的热量转移预加热污泥间接干燥的热媒，避免了湿气直接焚烧造成的高温烟气排放过大的热损失，尽可能不破坏焚烧炉原来的热平衡。
