申请日2012.04.16
公开(公告)日2012.12.05
IPC分类号E03F5/22
摘要

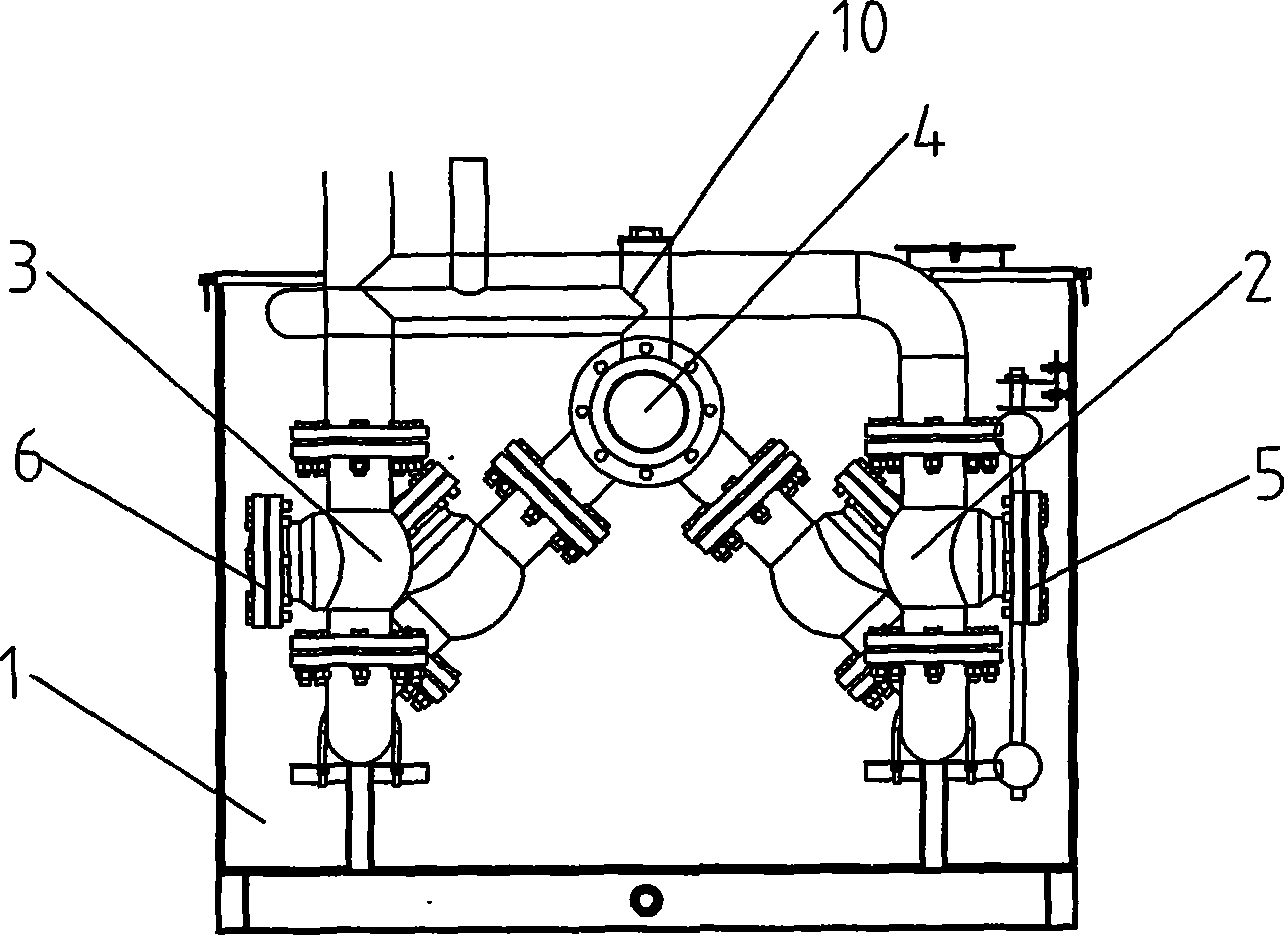

本实用新型公开了一种便拆式污水提升设备，包括储水箱，所述储水箱两端连通设有进水管路、出水管路，该进水管路、出水管路共同管路连接在四通布水器上，所述储水箱内设有相连接的固液分离装置及潜污泵;所述四通布水器上端设有便拆式安全回流装置，该便拆式安全回流装置分别与储水箱和四通布水器上的开孔连接，并且其上开设有通气口;所述潜污泵及固液分离装置之间通过便拆式卡箍相连接;所述固液分离装置上设有便拆式自动清洁装置。本实用新型安装拆卸方便，能够适应复杂的运行环境，即使遇到恶劣的污水环境，整个设备有可能堵塞的部件都能轻松拆装，节省日常维护和检修的时间，操作更加方便。
权利要求书
1.一种便拆式污水提升设备，包括储水箱，所述储水箱两端连通设有进水 管路、出水管路，该进水管路、出水管路共同管路连接在四通布水器上，所述储 水箱内设有相连接的固液分离装置及潜污泵，其特征在于：所述四通布水器上端 设有便拆式安全回流装置，该便拆式安全回流装置分别与储水箱和四通布水器上 的开孔连接，并且其上开设有通气口。
2.根据权利要求1所述的一种便拆式污水提升设备，其特征在于：所述潜 污泵及固液分离装置之间通过便拆式卡箍相连接。
3.根据权利要求1所述的一种便拆式污水提升设备，其特征在于：所述固 液分离装置上设有便拆式自动清洁装置。
说明书
一种便拆式污水提升设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种便拆式污水提升设 备。
背景技术
地下室生活污水和废水的排放，通常的做法是在地下室地面设一个集水坑， 将卫生洁具的污水收集到一起后，用潜水泵提升排至室外化粪池或污水检查井。 现在很多采用污水提升设备来替代这种传统的地下排水提升方式，但普遍存在设 备拆卸检修上的缺陷。这些做法存在弊病有：1、卫生间污水中有粪便等固体物 质，长期不清理，易引起堵塞，不易清掏;2、由于选用潜污泵，在储水箱内拆 卸水泵非常不方便;3、污水提升设备长期运行，卫生间的粪便污水会导致固液 分离装置上的反冲洗孔堵塞，自动清洁箱体底部功能失效;4、污水提升设备长 期运行，污水也会堵塞安全回流装置，杂物不易清理，装置也不易拆卸;5、固 液分离装置设计在储水箱内部，安装和检修不方便，复杂的进水环境长时间可能 导致孔眼堵塞，运行故障。这些弊端会直接影响污水提升设备日常的维护和检修 操作，增加设备的维修成本和时间，影响设备长期稳定运行。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种结构紧凑、安装 拆卸方便、运行稳定的便拆式污水提升设备。
一种便拆式污水提升设备，包括储水箱，所述储水箱两端连通设有进水管路、 出水管路，该进水管路、出水管路共同管路连接在四通布水器上，所述储水箱内 设有相连接的固液分离装置及潜污泵;所述四通布水器上端设有便拆式安全回流 装置，该便拆式安全回流装置分别与储水箱和四通布水器上的开孔连接，并且其 上开设有通气口。
所述潜污泵及固液分离装置之间通过便拆式卡箍相连接。
所述固液分离装置上设有便拆式自动清洁装置。
本实用新型安装拆卸方便，能够适应复杂的运行环境，便拆式安全回流装置 的设计确保了运行时的整体稳定安全性能。即使遇到恶劣的污水环境，整个设备 有可能堵塞的部件都能轻松拆装，节省日常维护和检修的时间，操作更加方便。
