申请日2012.04.16
公开(公告)日2012.12.05
IPC分类号C02F1/40; B01D36/00
摘要
本实用新型涉及一种油污水净化装置，主要由进水管、净化箱和出水管组成。净化箱的内部自进水管端到出水管端，依次设有大孔过滤网、三角形空隙、隔板、隔板出水管、中孔过滤网、小孔过滤墙和油棉毡。其中，大孔过滤网呈三角体，由长度、宽度、厚度分别为80mm、8mm、0.2-0.3mm的高分子聚合物切片叠加构成;中孔过滤网由大、小两种高分子聚合物切片混合叠加构成，其中大高分子聚合物切片的长度、宽度、厚度分别为80mm、8mm、0.2-0.3mm，小高分子聚合物切片的长度、宽度、厚度分别为40mm、8mm、0.2-0.3mm;小孔过滤墙由长度、宽度、厚度分别为40mm、8mm、0.2-0.3mm的高分子聚合物切片叠加构成。
权利要求书
1.一种油污水净化装置，包括进水管(1)、净化箱(2)和出水管(3)， 其特征在于：进水管(1)和出水管(3)分别设于净化箱(2)的两端;净化箱 (2)的内部设有大孔过滤网(4)、隔板(5)、隔板出水管(6)、中孔过滤网 (7)、小孔过滤墙(8)、油棉毡(9)和三角形空隙(10)。
2.根据权利要求1所述的一种油污水净化装置，其特征在于：所述的大孔过 滤网(4)设于靠近进水管(1)的一端呈三角体，由长度、宽度、厚度分别为80mm、 8mm、0.2-0.3mm的高分子聚合物切片叠加构成，其右端与隔板(5)相接处设有 三角形空隙(10)。
3.根据权利要求1所述的一种油污水净化装置，其特征在于：所述的隔板(5) 设于大孔过滤网(4)的右侧，其上设有隔板出水管(6)，隔板出水管(6)的 底端设于中孔过滤网(7)的内部。
4.根据权利要求1所述的一种油污水净化装置，其特征在于：所述的中孔过 滤网(7)设于隔板(5)的右侧，由大、小两种高分子聚合物切片混合叠加构成， 其中大高分子聚合物切片的长度、宽度、厚度分别为80mm、8mm、0.2-0.3mm，小 高分子聚合物切片的长度、宽度、厚度分别为40mm、8mm、0.2-0.3mm。
5.根据权利要求1所述的一种油污水净化装置，其特征在于：所述的小孔过 滤墙(8)设于靠近出水管的一端，由长度、宽度、厚度分别为40mm、8mm、0.2-0.3mm 的高分子聚合物切片叠加构成。
6.根据权利要求1所述的一种油污水净化装置，其特征在于：所述的油棉毡 (9)设于出水管(3)与净化箱(2)内壁的连接处。
说明书
一种油污水净化装置
技术领域
本实用新型涉及一种污水净化装置，特别涉及一种油污水净化装置。
背景技术
目前，我们国家的水资源非常有限，在局部地区甚至属于紧缺资源，在这种 情况下我们认为减少对环境的污染，提高水的使用效率是社会发展十分必要环 节。在这样社会需求的情况下，我国对于油污水的处理方式主要有两种，一种是 排入自然界;另一种是经净化处理再利用，这种处理方式主要采用化学方式进行 净化处理，在净化过程中容易使净化水中溶入新的污染源。
发明内容
本实用新型的目的，在于克服现有技术中的上述不足，提供一种通过物理方 法而实现的油污水净化装置，从而避免油污水在净化过程中可能产生的二次污 染。
本实用新型的目的是通过以下技术方案实现的。

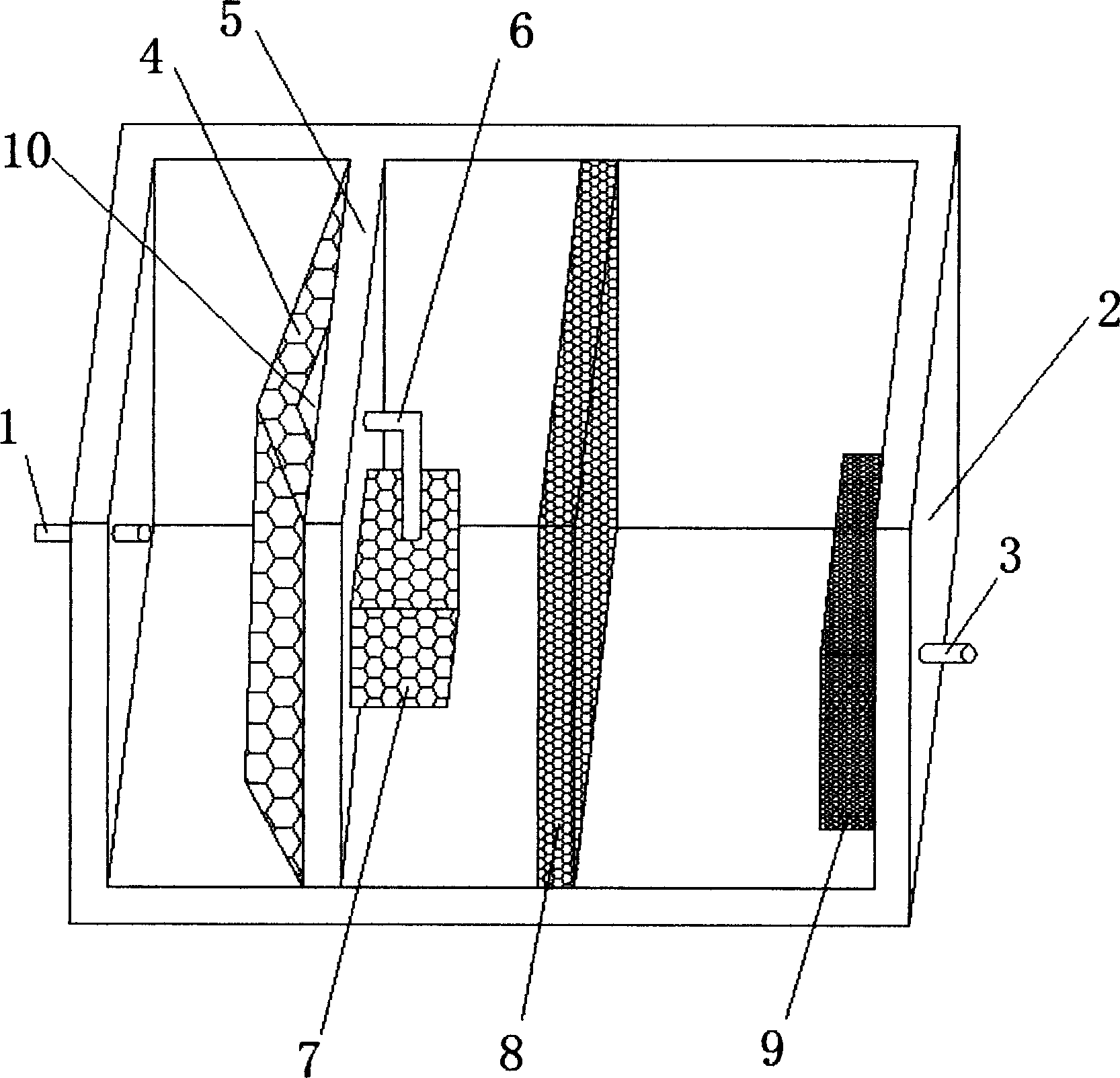

一种油污水净化装置，它由进水管、净化箱和出水管三部分组成;进水管和 出水管分别设于净化箱的两端，在外部动力的作用下油污水依次流过进水管、净 化箱和出水管;净化箱的内部设有大孔过滤网、隔板、隔板出水管、中孔过滤网、 小孔过滤墙、油棉毡和三角形空隙。
所述的大孔过滤网设于靠近进水管的一端呈三角体，由长度、宽度、厚度分 别为80mm、8mm、0.2-0.3mm的高分子聚合物切片叠加构成，用于过滤油污水中直 径1mm以上的固体物，其右端与隔板相接处设有三角形空隙。
所述的隔板设于大孔过滤网的右侧，其上设有隔板出水管，隔板出水管的底 端设于中孔过滤网的内部，经大孔过滤网过滤后的油污水通过隔板出水管进入中 孔过滤网的内部。
所述的中孔过滤网设于隔板的右侧，由大、小两种高分子聚合物切片混合叠 加构成，其中大高分子聚合物切片的长度、宽度、厚度分别为80mm、8mm、 0.2-0.3mm，小高分子聚合物切片的长度、宽度、厚度分别为40mm、8mm、0.2-0.3mm， 主要用于过滤油污水中的油和细小悬浮物。
所述的小孔过滤墙设于靠近出水管的一端，由长度、宽度、厚度分别为40mm、 8mm、0.2-0.3mm的高分子聚合物切片叠加构成，主要用于过滤油污水中的油和细 小悬浮物。
所述的油棉毡设于出水管与净化箱内壁的连接处，主要用于过滤油污水中的 重金属、水溶性油及大肠杆菌。
本实用新型改变了常规的油污水处理方式，以纯物理的方式杜绝了油污水在 净化过程中可能产生的二次污染，解决了现有技术上的问题，为油污水净化处理 提供了极大的方便。
