申请日2012.04.12
公开(公告)日2013.02.27
IPC分类号C02F9/10; C02F1/04; C02F103/16; C02F1/52; C02F1/44
摘要
本实用新型公开了一种炸钩电镀废水零排放浓缩处理系统,其包括通过管路依次连接的沉淀池、第一增压泵、片式超滤系统、第二增压泵、5μ保安过滤器、RO浓缩系统、RO浓缩水箱、蒸发器。本实用新型的系统构成简单,针对炸钩电镀废水有较好的处理效果,可以实现电镀废水的零排放。本实用新型的系统构成简单,成本低廉,同时可以回收盐类。
权利要求书
1.一种炸钩电镀废水零排放浓缩处理系统,其特征在于:其包括通过管路依次连接的沉淀池、第一增压泵、片式超滤系统、第二增压泵、5μ保安过滤器、RO浓缩系统、RO浓缩水箱、蒸发器。
2.根据权利要求1所述的一种炸钩电镀废水零排放浓缩处理系统,其特征在于:所述片式超滤系统的过滤精度小于0.05μm。
3.根据权利要求1所述的一种炸钩电镀废水零排放浓缩处理系统,其特征在于:所述片式超滤系统的过滤精度为0.045μm。
说明书
炸钩电镀废水零排放浓缩处理系统
技术领域
本实用新型涉及一种炸钩电镀废水零排放浓缩处理系统。
背景技术
电镀就是利用电解原理在金属或者其他表面镀上一层金属或者合金,以实现材料性能的提高,如耐腐蚀性能的提升。
电镀废水是电镀工厂排出的废水,因生产工艺的差别,有的电镀废水含铬,有的则含镉、含酸、含碱等,电镀废水中的重金属离子有的以简单的阳离子形式存在,如Ni2+,有的电镀废水中含有具有配位能力的阴离子,如CN-,所以在这些电镀废水中的阳离子往往以络合阳离子的形式存在,如Cd(CN)-;另外,在电镀废水中往往也含有有机添加剂。
炸钩电镀废水中含有较多的重金属离子,或重金属的络合离子,重金属离子排放入环境中,可在环境中富集,其可通过食物链的方式进入人体中,人体如果摄入过多的重金属离子,可能导致休克、低血压、溶血、肝炎、黄疸等。
现有技术中,一般的,炸钩废水零排放浓缩处理设备基本由原水池→原水增压泵→盘式过滤器→活性炭吸附系统→全自动超滤系统→中间水箱→中间水泵→保安过滤器→全自动反渗透系统(含清洗装置)→蓄水池构成,然而,其缺陷之处在于:无法达到废水零排放的目的,反渗透浓水中含有重金属离子及大量的可回收盐类,很难实现废水零排放,回用水量有限,浓水量大;处理工艺往往过于复杂,成本较高,往往也无法达到零排放的标准。
实用新型内容
本实用新型的目的是提供一种炸钩电镀废水零排放浓缩处理系统。
本实用新型所采取的技术方案是:

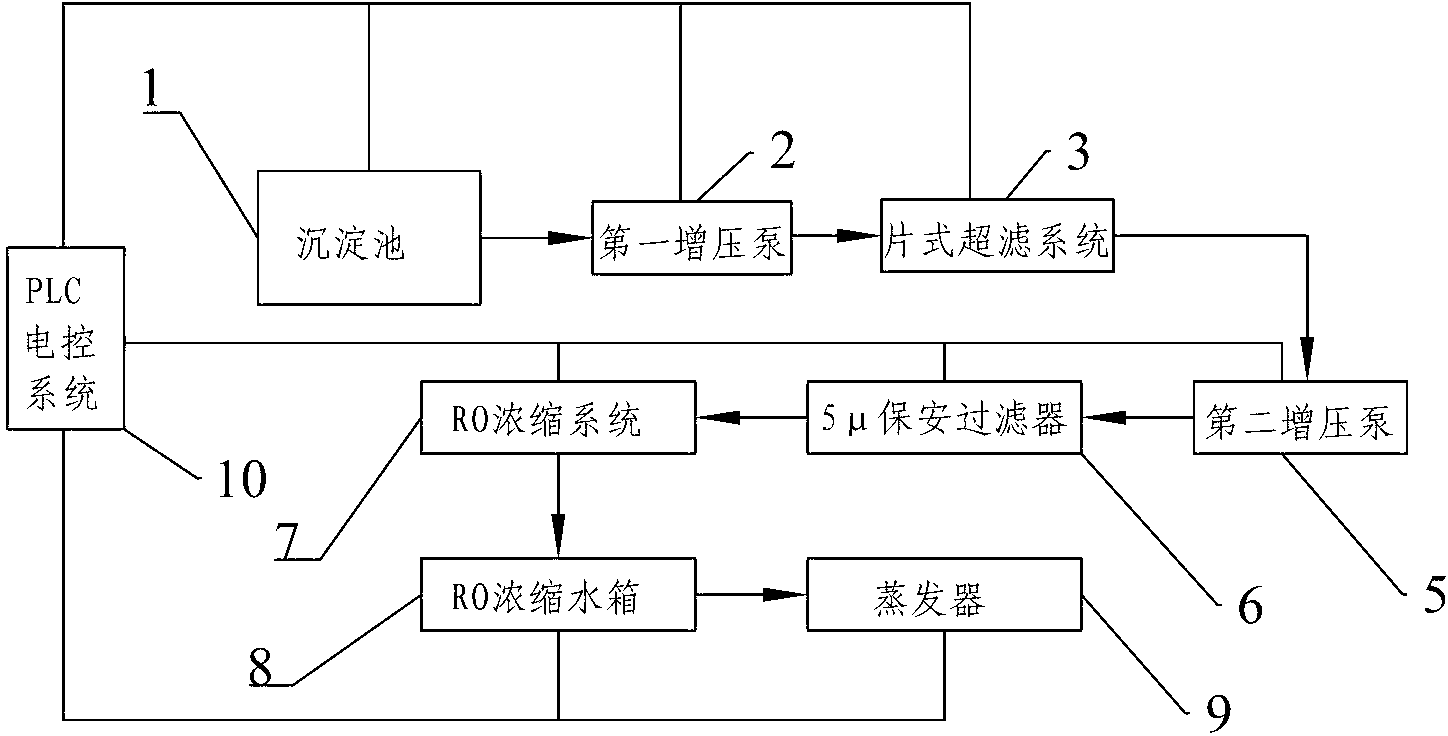

一种炸钩电镀废水零排放浓缩处理系统,其包括通过管路依次连接的沉淀池、第一增压泵、片式超滤系统、第二增压泵、5μ保安过滤器、RO浓缩系统、RO浓缩水箱、蒸发器。
所述片式超滤系统的过滤精度小于0.05μm。
所述片式超滤系统的过滤精度为0.045μm。
本实用新型的有益效果是:本实用新型的系统构成简单,针对炸钩废水有较好的处理效果,可以实现电镀废水的零排放。本实用新型的系统构成简单,成本低廉,同时可以回收盐类。
