申请日2012.04.11
公开(公告)日2012.12.12
IPC分类号C02F11/12
摘要

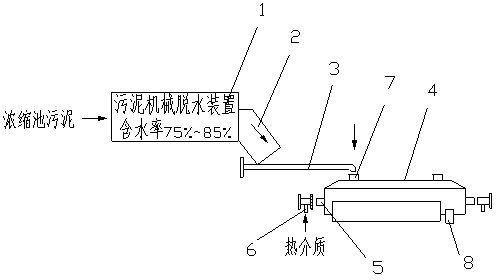

本实用新型公开了一种城市与工业污废水处理厂污泥干化处理装置，包括：污泥机械脱水装置、脱水污泥皮带输送机和脱水污泥干化装置，所述污泥机械脱水装置与脱水污泥皮带输送机之间设有脱水污泥导流斜槽，所述脱水污泥干化装置包括机壳和传动轴，所述传动轴一端设有热介质进口，所述传动轴上设有叶片，所述传动轴右端连接传动装置，所述机壳一侧上端设有脱水泥进口，所述机壳另一侧下端设有干化泥出口，所述脱水污泥皮带输送机尾端与所述脱水泥进口连接。通过上述方式，本实用新型能够可以有效的对城市与工业污废水处理厂排出的污泥进行进一步脱水、干化处理，综合成本小，能耗低，具有很好的经济效益、环保效益和社会效益。
权利要求书
1.一种城市与工业污废水处理厂污泥干化处理装置，其特征在于，包括：污泥机械脱水装置、脱水污泥皮带输送机和脱水污泥干化装置，所述污泥机械脱水装置与脱水污泥皮带输送机之间设有脱水污泥导流斜槽，所述脱水污泥干化装置包括机壳和传动轴，所述传动轴一端设有热介质进口，所述传动轴上设有叶片，所述传动轴右端连接传动装置，所述机壳一侧上端设有脱水泥进口，所述机壳另一侧下端设有干化泥出口，所述脱水污泥皮带输送机尾端与所述脱水泥进口连接。
2.根据权利要求1所述的城市与工业污废水处理厂污泥干化处理装置，其特征在于，所述热介质采用蒸汽热源。
3.根据权利要求2所述的城市与工业污废水处理厂污泥干化处理装置，其特征在于，所述蒸汽热源的压强为0.6MPa~0.8MPa。
4.根据权利要求3所述的城市与工业污废水处理厂污泥干化处理装置，其特征在于，所述蒸汽热源的温度最高为150℃。
5.根据权利要求4所述的城市与工业污废水处理厂污泥干化处理装置，其特征在于，所述蒸汽热源流量以蒸发一公斤水需1.2公斤~1.25公斤蒸汽计。
6.根据权利要求1所述的城市与工业污废水处理厂污泥干化处理装置，其特征在于，所述污泥机械脱水装置采用板框脱水机、带式脱水机、离心脱水机、真空转股脱水机、活动式脱水机中的一种。
7.根据权利要求1所述的城市与工业污废水处理厂污泥干化处理装置，其特征在于，所述叶片为楔形空心叶片。
说明书
城市与工业污废水处理厂污泥干化处理装置
技术领域
本实用新型涉及污泥干化处理领域，特别是涉及一种城市与工业污废水处理厂污泥干化处理装置。
背景技术
近年来，在国家节能减排积极的财政政策的作用下，全国各城市大力建设污水处理厂，城镇和工业污废水处理设施的建设得到了迅速发展，水环境治理取得了显著的成效。在取得这些政策的同时，污水处理厂产生的大量污泥如何处理处置已成为一个越来越突出的问题。根据国水网《中国污泥处置市场分析报告2011版》的数据，截止2010年底，全国城镇污水处理量达343亿立方米，脱水污泥的产生量接近2200万吨，这是一个十分庞大的数字，是以引起大家的关注和重视。
实际上城镇和工业污废水处理过程中产生的大量污泥远未得到有效的处理与处量《分析报告》数据显示，未得到妥善处理的污泥的比例竟高达80%以上。污泥中含有的病原体，重金属和持久性有机物等有毒有害物质，在未经有效处理的情况下随意排放，极易对地下水，土地等造成二次污染，直接威胁着环境安全和公众健康，使污水废水处理设施的环境效益大大降低，所以需要对污泥进行进一步干燥处理。以前城镇污水处理厂和工业污废水处理厂站的主管上级部门并不是不顾虑将机械 脱水的污泥进一步干化，而是寻找不到合适的干化机械设备和相关的机械产品，国外发达国家有先进的污泥干化设备，但价格甚高，非一般污水厂所能解决的，因此形成苦于无能为力，没有办法的状态。
实用新型内容
本实用新型主要解决的技术问题是提供一种城市与工业污废水处理厂污泥干化处理装置，能够对污泥进行脱水、干化，综合成本小，能耗低。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种城市与工业污废水处理厂污泥干化处理装置，包括：污泥机械脱水装置、脱水污泥皮带输送机和脱水污泥干化装置，所述污泥机械脱水装置与脱水污泥皮带输送机之间设有脱水污泥导流斜槽，所述脱水污泥干化装置包括机壳和传动轴，所述传动轴一端设有热介质进口，所述传动轴上设有叶片，所述传动轴右端连接传动装置，所述机壳一侧上端设有脱水泥进口，所述机壳另一侧下端设有干化泥出口，所述脱水污泥皮带输送机尾端与所述脱水泥进口连接。
在本实用新型一个较佳实施例中，所述所述热介质采用蒸汽热源。
在本实用新型一个较佳实施例中，所述蒸汽热源的压强为0.6MPa~0.8MPa。
在本实用新型一个较佳实施例中，所述蒸汽热源的温度最高为150℃。
在本实用新型一个较佳实施例中，所述蒸汽热源流量以蒸发一公斤水需1.2公斤~1.25公斤蒸汽计。
在本实用新型一个较佳实施例中，所述污泥机械脱水装置采用板框脱水机、带式脱水机、离心脱水机、真空转股脱水机、活动式脱水机中的一种。
在本实用新型一个较佳实施例中，所述叶片为楔形空心叶片。
本实用新型的有益效果是：本实用新型城市与工业污废水处理厂污泥干化处理装置，可以有效的对城市与工业污废水处理厂排出的污泥进行进一步脱水、干化处理，综合成本小，能耗低，具有很好的经济效益、环保效益和社会效益。
