申请日2012.08.08
公开(公告)日2013.02.13
IPC分类号B01D21/30; G01B7/00; B01D21/18; B01D21/24
摘要
一种防腐型污水刮泥机位置检测装置，包括位置接收器、位置发送器和传送电缆，所述的位置接收器包括PVC方块，该PVC方块内部封装有干簧管，干簧管的电气接点分别通过传送电缆与刮泥车控制箱连接;所述的位置发送器包括分别安装在沉淀池的起点部位和终点部位的磁铁。将用于位置检测的行程开关用磁铁及干簧管代替，磁铁用于位置发送，干簧管用于位置接受;由于磁铁不受腐蚀及锈蚀的影响，而干簧管封装于防腐蚀的PVC中，其电气动作点处于真空状态，不受腐蚀;设备运行平稳，消除了由于行程开关动作不可靠，造成的设备故障;实现了刮泥机可靠自动运行。
权利要求书
1.一种防腐型污水刮泥机位置检测装置，包括位置接收器、位置发送器和传送电缆，其特征在于，所述的位置接收器包括PVC方块，该PVC方块内部封装有干簧管，干簧管的电气接点分别通过传送电缆与刮泥车控制箱连接;所述的位置发送器包括分别安装在沉淀池的起点部位和终点部位的磁铁。
2.根据权利要求1所述的防腐型污水刮泥机位置检测装置，其特征在于，所述的PVC方块内部设置有干簧管安装孔，干簧管置于安装孔内，且安装孔内填充有密封胶。
说明书
防腐型污水刮泥机位置检测装置
技术领域
本实用新型涉及一种位置检测装置，特别是一种应用在粘胶短纤维行业污水处理工艺中的防腐型污水刮泥机位置检测装置。
背景技术
化纤生产工艺中，污水处理工序是最后一道工艺处理。各化纤企业对污水处理加大投入，使用先进的处理设备。在污水处理过程中PH值调节及排泥工序是较为重要的一个环节。本环节主要负责电石渣调配供应，有效调节PH值，及时排放各沉淀池内污泥到浓缩池，保证总排污水PH值及悬浮物、锌离子等指标在合格范围内，排泥质量直接影响总排出水指标。目前，用于将沉淀池中的污泥排至浓缩池的设备为刮泥机，刮泥机是在刮泥车往复运行中，通过刮泥板将沉淀池中的积泥刮送至储泥斗，靠重力流入集泥池。正常工作时，刮泥机要求自动运行，将电气控制箱自动运行钮拨到运行位置，打开电源，按下耙按钮，刮泥机即落耙，完毕后，刮泥机自动行走。当刮泥机走到另一端点时，行程开关动作，信号供给行走接触器，刮泥机停止行走，同时行程开关信号供给刮泥板提升接触器，提升交流接触器动作启动，提升减速机运转提升。把刮泥机刮泥板提升，提升至高限位时，提升自动停止提升，刮泥机行走机构反方向动作，反向行走;当刮泥机返至端点时，行程开关动作，刮泥机停止在刮泥开始端。行程开关在整个工艺过程中起着重要的作用，通过刮泥耙行程开关的闭点启动刮泥机开始正向运行，当到达正向端点时，由刮泥机行程开关主令动作，使刮泥机停止行走，并将耙提起。为反向运行做好准备。当反向运行至行程端点时，由刮泥机行程开关停止运行，完成一个工艺流程处理，并为下一次除泥做好准备。
在实际工作，刮泥机运行出现不稳定的状况，表现在刮泥机不启动，刮泥机到正向及反向限位不停止，撞坏限位挡铁等问题;刮泥机不能自动连续运行等问题。由于污水刮泥机运行不稳定，导致污水处理系统的处理能力降低影响了污水的达标排放。通过分析，刮泥车的不稳定运行主要由行程开关的不可靠动作引起，由于行程开关为室外安装，现场存在水蒸气、H2S酸性腐蚀性气体，行程开关内部接点容易引起腐蚀，电气动作不可靠。而且，在室外环境及腐蚀环境下，其活动轴容易锈蚀，同样造成行程开关动作不可靠，这就严重影响了操作的准确度和工作效率。
实用新型内容
本实用新型是针对现有技术中应用的行程开关所存在的缺陷，提供一种结构简单，检测精准的防腐型污水刮泥机位置检测装置。

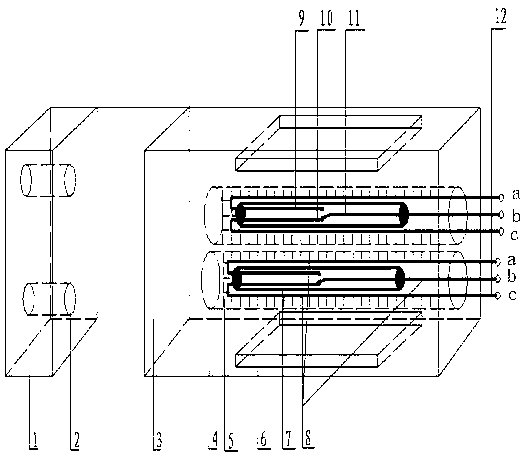

本新型采用的技术方案是：一种防腐型污水刮泥机位置检测装置，包括位置接收器、位置发送器和传送电缆，所述的位置接收器包括PVC方块，该PVC方块内部封装有干簧管，干簧管的电气接点分别通过传送电缆与刮泥车控制箱连接;所述的位置发送器包括分别安装在沉淀池的起点部位和终点部位的磁铁。
PVC方块内部设置有干簧管安装孔，干簧管置于安装孔内，且安装孔内填充有密封胶。
与传统的行程开关相比，本新型的显著优点在于：将用于位置检测的行程开关用磁铁及干簧管代替，磁铁用于位置发送，干簧管用于位置接受;由于磁铁不受腐蚀及锈蚀的影响，而干簧管封装于防腐蚀的PVC中，其电气动作点处于真空状态，不受腐蚀;设备运行平稳，消除了由于行程开关动作不可靠，造成的设备故障;实现了刮泥机可靠自动运行。
