申请日2012.04.06
公开(公告)日2012.11.14
IPC分类号B01D35/04; F16K51/00
摘要
本实用新型公开了一种家庭用污水过滤阀门，包括阀体，阀体内安装相互平行的过滤网和挡板，挡板和过滤网之间设有密封块，挡板的顶端与连杆的一端固定连接，连杆的另一端穿过阀体插入按钮内，挡板的底端穿出阀体与浮力箱内的空心浮筒固定在一起。本实用新型的有益效果是，结构简单。成本低廉，使用方便。
权利要求书

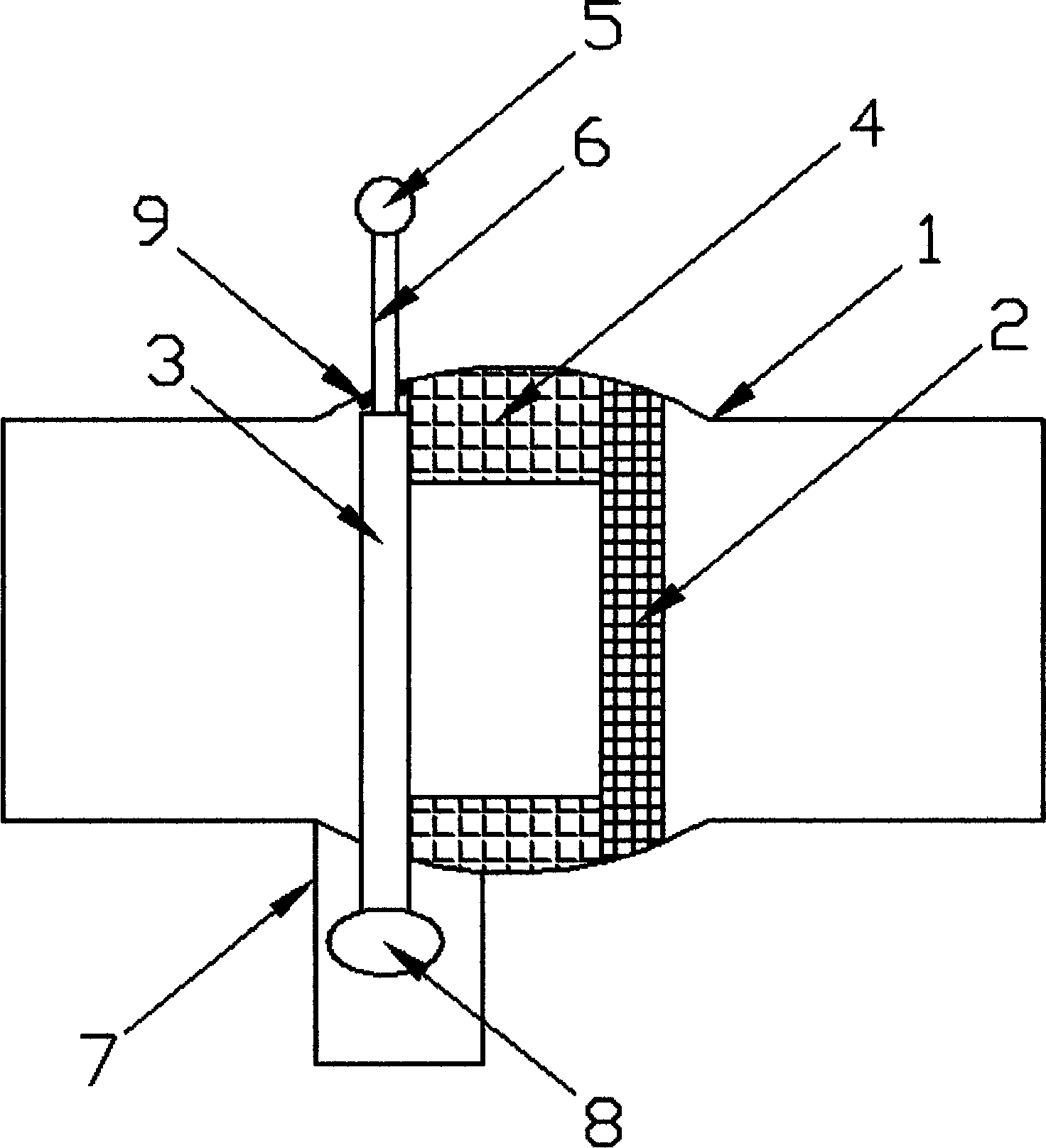

1.一种家庭用污水过滤阀门，包括阀体(1)，其特征在于，阀 体内安装相互平行的过滤网(2)和挡板(3)，挡板和过滤网之间设 有密封块(4)，挡板的顶端与连杆(6)的一端固定连接，连杆的另 一端穿过阀体插入按钮(5)内，挡板的底端穿出阀体与浮力箱(7) 内的空心浮筒(8)固定在一起。
2.根据权利要求1所述的家庭用污水过滤阀门，其特征在于，所 述连杆与阀体的接触部位安装有密封套(9)。
说明书
家庭用污水过滤阀门
技术领域
本实用新型涉及一种环保设备研发领域，特别是一种家庭用污水 过滤阀门。
背景技术
随着社会的不断发展，环境污染越来越严重，如何净化污水，重 复利用水资源成了迫切需要解决的问题。目前，大型的污水净化设备 多种多样，但是小型的家庭用污水净化设备却没有得到发展，人们在 日常生活中产生的轻度污水只能倒掉，无法经过过滤再度使用，这就 造成了极大的浪费。
发明内容
本实用新型的目的是为了解决上述问题，设计了一种家庭用污水 过滤阀门。
实现上述目的本实用新型的技术方案为，一种家庭用污水过滤阀 门，包括阀体，阀体内安装相互平行的过滤网和挡板，挡板和过滤网 之间设有密封块，挡板的顶端与连杆的一端固定连接，连杆的另一端 穿过阀体插入按钮内，挡板的底端穿出阀体与浮力箱内的空心浮筒固 定在一起。
所述连杆与阀体的接触部位安装有密封套。
利用本实用新型的技术方案制作的家庭用污水过滤阀门，结构简 单、实用，安装方便，采用过滤、沉淀双层保险，过滤效果好，制作 成本低。
