申请日2013.11.06
公开(公告)日2014.04.16
IPC分类号C02F9/04
摘要
本实用新型涉及高浓度含磷废水处理系统，包括依次连通的污水池、PH调节池、混凝池、絮凝池、沉淀槽，和气浮装置，其特征在于：还包括也与所述PH调节池相连通的过滤装置。本实用新型的高浓度含磷废水处理系统，在污水池和PH调节池之间增设过滤装置，首先通过过滤装置拦截废水中因含量高可能已经结块的磷脂固体实现预处理，使后续的处理装置稳定可靠的运行，其次在此基础上将过滤、混凝沉淀、和气浮结合，实现除磷率的大幅提高。
权利要求书
1.高浓度含磷废水处理系统，包括依次连通的污水池、pHpH调节池、混凝池、絮凝池、沉淀槽，和气浮装置，其特征在于：还包括也与所述pHpH调节池相连通的过滤装置。
2.根据权利要求1所述的高浓度含磷废水处理系统，其特征在于：所述气浮装置包括至少两个相连通的气浮池。
3.根据权利要求1所述的高浓度含磷废水处理系统，其特征在于：所述污水池包括一个高浓度池和至少一个低浓度池，所述高浓度池用于储存高浓度含磷废水，低浓度池用于储存低浓度含磷废水，所述高浓度池通过所述过滤装置与所述pH调节池连通，每个低浓度池也与所述pH调节池连通。
4.根据权利要求3所述的高浓度含磷废水处理系统，其特征在于：所述污水池包括一个高浓度池和一个低浓度池。
5.根据权利要求1所述的高浓度含磷废水处理系统，其特征在于：所述过滤装置包括至少两台并联的过滤器。
6.根据权利要求4所述的高浓度含磷废水处理系统，其特征在于：所述过滤装置和pH调节池之间还设有废水收集槽，所述废水收集槽分别与过滤装置和pH调节池相连通，所述废水收集槽和pH调节池之间还设有第一水泵和第一节流装置。
7.根据权利要求4所述的高浓度含磷废水处理系统，其特征在于：所述过滤装置和pH调节池之间还设有废水收集槽，所述废水收集槽分别与过滤装置和pH调节池相连通，所述废水收集槽和pH调节池之间还设有第一水泵;所述pH调节池分别通过第一管路与所述废水收集槽相连通，通过第二管路与所述低浓度池相连通，所述第一管路的截面积小于第二管路的截面积。
说明书
高浓度含磷废水处理系统
技术领域
本实用新型涉及一种水处理系统，尤其涉及一种含磷废水处理系统。
背景技术
随着国内人们生活水平的不断提高，农业自动化的程度越来越高，随之而来的是与农业自动化配套的机械产业规模的不断扩大。因此实际造成了在相关机械方面废水的排放量迅速的上升。例如由于生产过程工艺的需要，需要大量的水冲洗，冲洗后的水含有大量的磷脂，即成为含磷废水。传统的含磷废水处理系统，直接将污水接入混凝沉淀系统进行混凝沉淀，对废水尤其是高浓度废水的磷元素去除率相对较低，同时能耗和成本较高。
发明内容
本实用新型克服了现有技术的不足，提供一种结合过滤、混凝和气浮，能提高除磷率并同时降低能耗和成本的高浓度含磷废水处理系统。

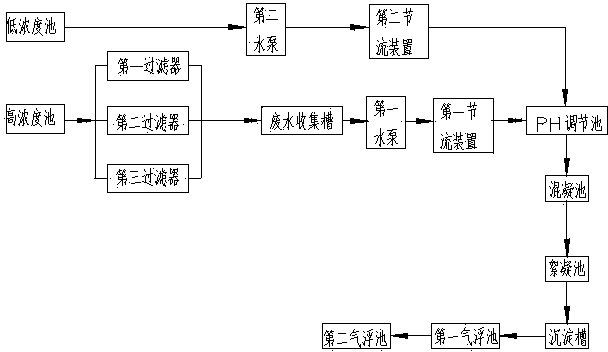

为达到上述目的，本实用新型采用的技术方案为：高浓度含磷废水处理系统，包括依次连通的污水池、PH调节池、混凝池、絮凝池、沉淀槽，和气浮装置，其特征在于：还包括也与所述PH调节池相连通的过滤装置。
优选的，所述气浮装置包括至少两个相连通的气浮池。
优选的，所述污水池包括一个高浓度池和至少一个低浓度池，所述高浓度池用于储存高浓度含磷废水，低浓度池用于储存低浓度含磷废水，所述高浓度池通过所述过滤装置与所述PH调节池连通，每个低浓度池也与所述PH调节池连通。
优选的，所述污水池包括一个高浓度池和一个低浓度池。
优选的，所述过滤装置包括至少两台并联的过滤器。
优选的，所述过滤装置和PH调节池之间还设有废水收集槽，所述废水收集槽分别与过滤装置和PH调节池相连通，所述废水收集槽和PH调节池之间还设有第一水泵和第一节流装置。
优选的，所述过滤装置和PH调节池之间还设有废水收集槽，所述废水收集槽分别与过滤装置和PH调节池相连通，所述废水收集槽和PH调节池之间还设有第一水泵;所述PH调节池分别通过第一管路与所述废水收集槽相连通，通过第二管路与所述低浓度池相连通，所述第一管路的截面积小于第二管路的截面积。
本实用新型中，低浓度含磷废水指含磷量低于高浓度含磷废水含磷量的废水。
本实用新型解决了背景技术中存在的缺陷，具有如下有益效果：
1.本实用新型的高浓度含磷废水处理系统，在污水池和PH调节池之间增设过滤装置，首先通过过滤装置先行拦截废水中因含量高可能已经结块的磷脂固体实现预处理，使后续的处理装置稳定可靠的运行，其次在此基础上结合过滤、混凝沉淀、和气浮，实现除磷率的大幅提高。
2.设置至少两个气浮池，与新增的过滤装置配合，可进一步提高除磷率。
3.可设置分别与PH调节池连通的高浓度池和低浓度池，从而实现将不同浓度的含磷废水混合再进行后续处理，如此，第一，对不同浓度含磷废水处理的能耗得到合理的优化，从而降低成本;第二、针对工厂中两种或多种不同浓度的废水可同时处理;第三、高浓度含磷废水的处理难度降低，除磷率提高。
4.设置至少两台并联的过滤器，可增加对高浓度废水的处理量，提高系统整体的除磷效率。
5.还可以在过滤装置和PH调节池之间设置废水收集槽，以及废水收集槽通往PH调节池的管路上相应的水泵和节流装置，从而实现对过滤后进入后续处理装置的废水量进行控制，优化高浓度废水和低浓度废水比例，达到最佳除磷效果。
6. 也可以设置与废水收集槽相连的第一管路的截面积，小于与低浓度池相连的第二管路的截面积，从而控制高浓度废水的量少于低浓度废水，有助于提高除磷率，降低能耗和成本。
