申请日2012.01.21
公开(公告)日2012.10.17
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型涉及一种污水循环利用系统的布局结构，包括生产车间、废水源及污水处理站的污水池，所述污水池与废水源相连接，其特征在于：所述污水池与一污水达标排放池相连接，所述污水达标排放池与一机械过滤器相连接，所述机械过滤器与一活性炭过滤器相连接，所述活性炭过滤器与一保安过滤器相连接，所述保安过滤器与一RO膜过滤器相连接，所述RO膜过滤器与生产车间、冷却塔相连接，可以将生活及生产车间的废水排放到污水池后进行过滤，将过滤的废水再次使用，节约了水资源，提高了水的利用率。
权利要求书
1.一种污水循环利用系统的布局结构，包括生产车间、废水源及污水处理站的污水池，所述污水池与废水源相连接，其特征在于：所述污水池与一污水达标排放池相连接，所述污水达标排放池与一机械过滤器相连接，所述机械过滤器与一活性炭过滤器相连接，所述活性炭过滤器与一保安过滤器相连接，所述保安过滤器与一RO膜过滤器相连接，所述RO膜过滤器与生产车间、冷却塔相连接。
2.根据权利要求1所述的污水循环利用系统的布局结构，其特征在于：所述机械过滤器及活性炭过滤器经回流管道与污水池相连接。
3.根据权利要求1所述的污水循环利用系统的布局结构，其特征在于：所述污水达标排放池与一灌溉装置相连接。
4.根据权利要求1所述的污水循环利用系统的布局结构，其特征在于：所述废水源还与水膜除尘器相连接;所述污水达标排放池还与水膜除尘器相连接。
5.根据权利要求1所述的污水循环利用系统的布局结构，其特征在于：所述生产车间包括短纤生产车间、长丝生产车间。
说明书
污水循环利用系统的布局结构
技术领域
本实用新型涉及一种污水循环利用系统的布局结构，适用于纺织行业。
背景技术
在纺织行业的生产过程中，生产后水都是污水、废水，其基本已经没有了使用价值，而水的使用量是非常巨大的，假如这些污水、废水经污水站处理后达到排放标准后直接排放，这样将给企业带来极大的经济负担，这些污水、废水可以再经过过滤处理达到再利用的标准后，继续用于生产中，这样将大大的减少水资源的浪费，减轻企业的负担。
发明内容
本实用新型的目的在于提供一种污水循环利用系统的布局结构，可以将生活及生产车间的废水排放到污水池后进行过滤，将过滤的废水再次使用，节约了水资源，提高了水的利用率。

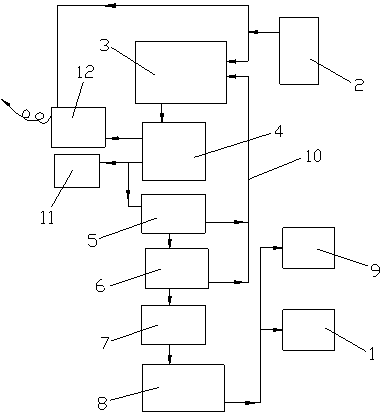

本实用新型的特征在于：一种污水循环利用系统的布局结构，包括生产车间、废水源及污水处理站的污水池，所述污水池与废水源相连接，其特征在于：所述污水池与一污水达标排放池相连接，所述污水达标排放池与一机械过滤器相连接，所述机械过滤器与一活性炭过滤器相连接，所述活性炭过滤器与一保安过滤器相连接，所述保安过滤器与一RO膜过滤器相连接，所述RO膜过滤器与生产车间、冷却塔相连接。
上述机械过滤器及活性炭过滤器经回流管道与污水池相连接。
上述污水达标排放池与一灌溉装置相连接。
上述废水源还与水膜除尘器相连接;所述污水达标排放池还与水膜除尘器相连接。
上述生产车间包括短纤生产车间、长丝生产车间。
本实用新型的优点：布局合理，将生活及生产车间的废水排放到污水池后进行过滤，将过滤的废水再次使用到生活、生产及绿化等地方，避免水资源的大量浪费，节约了水资源，提高了水的利用率，减小对企业的负担。
