申请日2012.02.29
公开(公告)日2012.09.26
IPC分类号E03C1/14; E03C1/12
摘要
一种废水二次利用冲洗洁具的储水装置，包括柜体、脸盆体、蓄水箱，所述脸盆体设置于柜体上方，所述柜体内蓄水箱进水口与脸盆体排水管连接，所述蓄水箱上方设有自来水进水阀，蓄水箱下方设有与抽水马桶进水管相连接的引流管。本实用新型脸盆体和蓄水箱组合一起，将废水直接储存到蓄水箱中连接抽水马桶储水箱，使废水得到二次利用，减少水资源浪费。
权利要求书
1.一种废水二次利用冲洗洁具的储水装置，包括柜体、脸盆体、蓄水箱，所述脸 盆体设置于柜体上方，所述柜体内蓄水箱进水口与脸盆体排水管连接，其特征在于： 所述蓄水箱上方设有自来水进水阀，蓄水箱下方设有与抽水马桶进水管相连接的引流 管。
2.根据权利要求1所述的一种废水二次利用冲洗洁具的储水装置，其特征在于： 所述蓄水箱一侧设有与下水道相通的溢水管。
3.根据权利要求1所述的一种废水二次利用冲洗洁具的储水装置，其特征在于： 所述蓄水箱底侧壁设有放水阀。
4.根据权利要求1所述的一种废水二次利用冲洗洁具的储水装置，其特征在于： 所述蓄水箱壁上设有水位计。
说明书
废水二次利用冲洗洁具的储水装置
技术领域
本实用新型涉及一种废水收集利用装置，尤其是涉及脸盆体和蓄水箱连接一起的 一种废水二次利用冲洗洁具的储水装置。
背景技术
在日常生活中，洗脸盆或洗涤池中使用后的废水经排水管直接排放到下水道中， 造成水资源浪费，为了节水，有些人通常将使用过的废水储存起来二次利用，由于洗 脸盆排水管都是连接到下水道中，就要把排水管从下水道中拉出，再接入到储水桶中， 操作非常麻烦，且不卫生。
发明内容
本实用新型的目的是针对所存在的不足，提供一种脸盆体和蓄水箱组合一起，将 废水直接储存到脸盆体下方的蓄水箱中，用于冲洗抽水马桶的一种废水二次利用冲洗 洁具的储水装置。

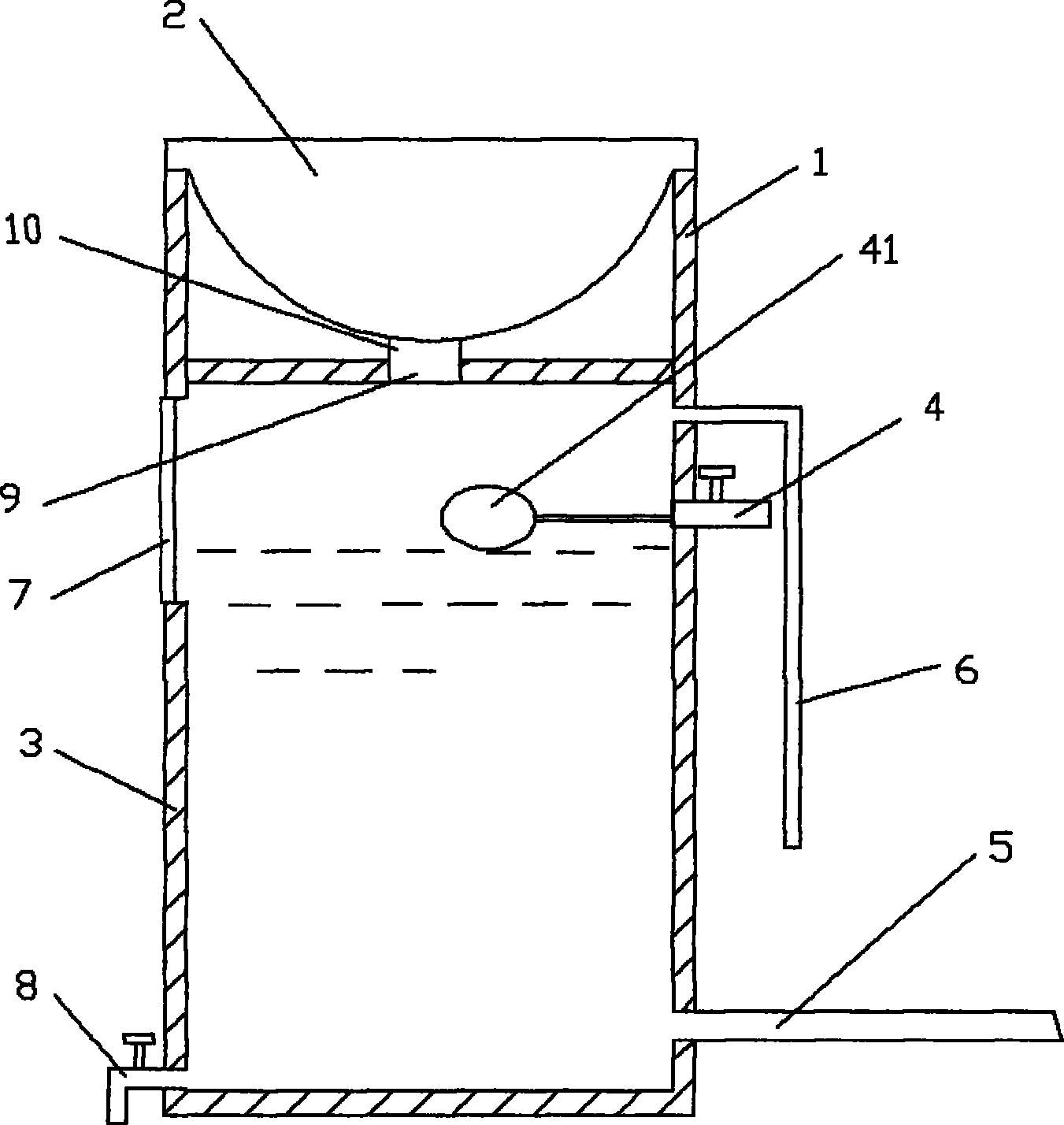

本实用新型解决其技术问题所采用的技术方案是：一种废水二次利用冲洗洁具的 储水装置，包括柜体、脸盆体、蓄水箱，所述脸盆体设置于柜体上方，所述柜体内蓄 水箱进水口与脸盆体排水管连接，所述蓄水箱上方设有自来水进水阀，蓄水箱下方设 有与抽水马桶进水管相连接的引流管。
所述蓄水箱一侧设有与下水道相通的溢水管。
所述蓄水箱底侧壁设有放水阀。
所述蓄水箱壁上设有水位计。
本实用新型的脸盆体和蓄水箱组合一起，使脸盆体下方的空间得到充分利用，节 省了室内空间。蓄水箱贮存脸盆体中排放的废水，蓄水箱下方设有的引流管与抽水马 桶进水管相连接，将蓄水箱中的水引入到抽水马桶的储水箱中，蓄水箱上方设有自来 水进水阀，当蓄水箱中水位降低时自来水进水阀自动打开，自来水进入到蓄水箱中直 至达到设定水位自动关闭，始终保持蓄水箱中贮有一定的水位，产生一定的负压，使 水流入到抽水马桶储水箱中，以供冲洗使用，抽水马桶储水箱无需另外再连接自来水 进水管，使废水得到二次利用，减少水资源浪费。
