申请日2011.11.28
公开(公告)日2013.05.01
IPC分类号F03G7/00
摘要
本实用新型涉及一种利用高层建筑废水势能的供水加压系统。本实用新型由用户废水排水管、分区蓄水装置、主排水立管、水位自动控制阀、供水加压装置组成;分区蓄水装置由高低两个区段的蓄水池组成;供水加压装置由主动缸、加压缸、弹力磁力组合驱动换向装置、二位四通阀、二位四通阀推杆、活塞连接杆、单向阀组组成;主动缸、加压缸、活塞连接杆依次相连接，弹力磁力组合驱动换向装置接入活塞连接杆，弹力磁力组合驱动换向装置通过二位四通阀推杆与二位四通阀连接，单向阀组接入加压缸。本实用新型利用高层建筑废水势能实现供水加压，具有节能环保的特点。
权利要求书

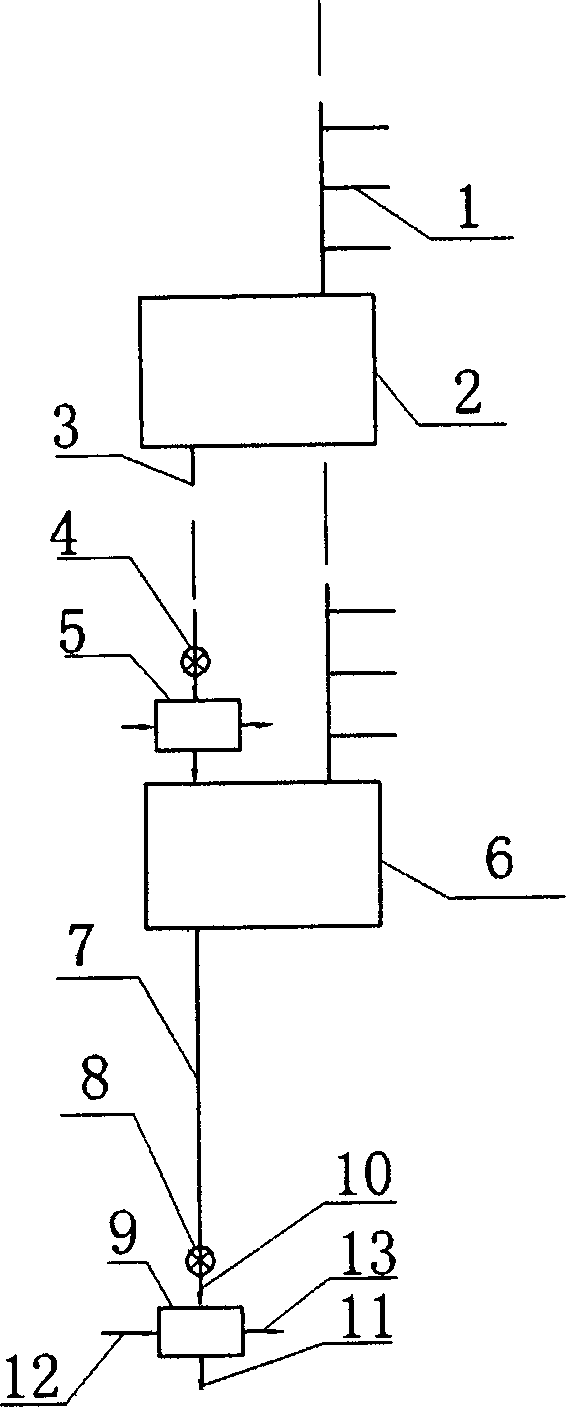

1.一种利用高层建筑废水势能的供水加压系统，其特征是：由用户废水排水管、分区蓄水装置、主排水立管、水位自动控制阀、供水加压装置组成;分区蓄水装置由高低两个区段的蓄水池组成;其中用户废水排水管、分区蓄水装置、主排水立管、水位自动控制阀、供水加压装置依次相连;供水加压装置由主动缸、加压缸、弹力磁力组合驱动换向装置、二位四通阀、二位四通阀推杆、活塞连接杆、单向阀组组成;单向阀组连接加压缸，主动缸通过活塞连接杆与加压缸连接，弹力磁力组合驱动换向装置与活塞连接杆连接，二位四通阀通过二位四通阀推杆与弹力磁力组合驱动换向装置连接。
说明书
一种利用高层建筑废水势能的供水加压系统
技术领域：
本实用新型涉及一种利用高层建筑废水势能的供水加压系统，属于环保、节能技术领域。
背景技术：
世界经济的发展离不开能源，而常规能源的消耗是不可再生的，还会造成环境污染，破坏生态环境，因此节能减排低碳生活势在必行。随着我国经济的快速发展，城市化的进程加快，城市建筑越建越高、高层建筑的数量呈现快速增长的趋势，而随着生活水平的不断提高，人们的生活用水量也越来越大，因此从高层建筑排出的生活废水蕴含着较为可观的能量，具有较好的利用价值。目前高层建筑生活废水能量的利用主要是利用废水能量发电。在技术方面主要存在着废水能量利用率低的问题，如专利号为CN200910199269.6的一种利用住宅楼废水发电的装置及发电系统，该装置采用集流板将流下的废水集中冲击水轮带动发电机进行发电，因为未考虑水沿排水管管壁流下损失了大量势能，能量利用效率低。专利号为CN200920310132.9的一种高楼废水发电装置采用了蓄水装置将高楼零散的生活废水集中后再用于发电，可为小区照明提供电能，但由于能量的利用要经过转换，造成能量利用的效率降低。本实用新型采用了直接利用废水能量进行供水加压的方法，脱离了原有的先将废水能量转成电能再将电能转成其他形式能量的利用模式，减少了能量转换和传输的中间环节，有效地解决了现有技术存在的废水能量利用率低的问题，使得废水能量利用率达到最大。
发明内容：
本实用新型涉及一种利用高层建筑废水势能的供水加压系统，主要解决现有的技术中存在着的能量的利用要经过转换，造成能量利用的效率降低的问题。
为解决上诉问题，本实用新型采用的技术方法为：采用蓄水储能的方式，利用废水压力通过主动缸直接驱动加压缸进行供水加压。一种利用高层建筑废 水势能实现供水加压的系统由用户废水排水管、分区蓄水装置、主排水立管、水位自动控制阀、供水加压装置组成;分区蓄水装置由高低两个区段的蓄水池组成;其中用户废水排水管、分区蓄水装置、主排水立管、水位自动控制阀、供水加压装置依次相连;供水加压装置由主动缸、加压缸、弹力磁力组合驱动换向装置、二位四通阀、二位四通阀推杆、活塞连接杆、单向阀组组成;单向阀组连接加压缸，主动缸通过活塞连接杆与加压缸连接，弹力磁力组合驱动换向装置与活塞连接杆连接，二位四通阀通过二位四通阀推杆与弹力磁力组合驱动换向装置连接。
组合力驱动二位四通阀通过磁力与弹簧力之间的相互作用驱动阀芯运动，无需外接电源就能自动切换废水流向，从而实现主动缸活塞的循环往复运动，实现供水加压工作。
