申请日2011.11.24
公开(公告)日2012.08.22
IPC分类号E03B1/00; E04G21/00; C02F1/52
摘要
一种雨水回收利用及现场生产废水利用装置，包括废水净化系统和自来水供应系统、高压供水系统，所述的废水净化系统一端连接废水收集的排水沟，另一端连接高压供水系统;所述的自来水供应系统一端连接自来水管道，另一端连接高压供水系统。这样以废水利用系统为主，纯净自来水利用系统为辅的系统，可以节约大量的施工用水，同时也不会因废水量不足而导致系统停用。
权利要求书
1.一种雨水回收利用及现场生产废水利用装置，包括废水净化系统和自来 水供应系统、高压供水系统，其特征是：所述的废水净化系统一端连接废水收 集的排水沟，另一端连接高压供水系统;所述的自来水供应系统一端连接自来 水管道，另一端连接高压供水系统。

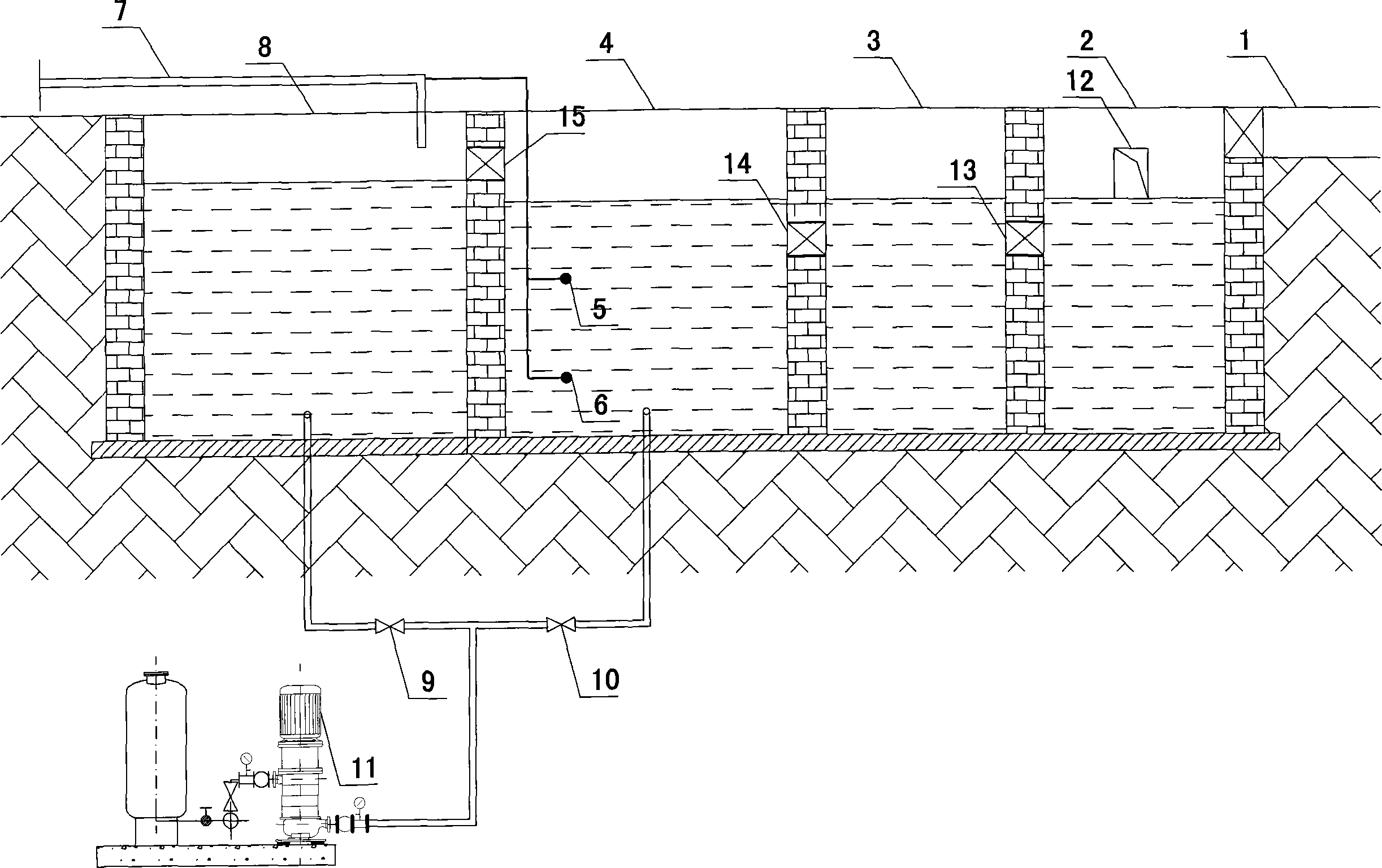

2.根据权利要求1所述的雨水回收利用及现场生产废水利用装置，其特征 是：所述的废水净化系统包括相邻的一级沉降池、二级沉降池、净化废水池; 一级沉降池上设有导流口，一级沉淀池与二级沉淀池之间设有溢流口A，二级沉 淀池与净化废水池之间设有溢流口B;所述的一级沉降池上部与排水沟连接，所 述废水净化池底部通过管道与高压供水系统连接;所述的自来水供应系统包括 纯净水池，该纯净水池上部为自来水管道，纯净水池下部通过管道与高压供水 系统连接;所述的纯净水池与净化废水池相邻，在两池之间设有溢流口C;按照 各自所在的水平高度排列，依次为溢流口C、导流口、溢流口A、溢流口B;所 述的净化废水池内设有一组包含两个水位控制器，其上部的水位控制器的水平 高度低于溢流口B;该水位控制控制自来水管道;所述的净化废水池底部的管道 和纯净水池底部的管道上都设有阀门。
说明书
一种雨水回收利用及现场生产废水利用装置
技术领域
本实用新型涉及一种雨水回收利用及现场生产废水利用装置，涉及施工现场雨水、污水的回收与利用。
背景技术
施工现场是用水量较大的单位，每月用水量少则几千方，多则上几万方甚至几十万方，而这些水基本上都会排到市政管道成为废水，施工用水没有得到有效的利用;同时在雨季施工时，大量的雨水也会随施工污水一起排入市政管道，可以利用的天然水资源没有得到充分利用，节水工作具有很大的提升空间。施工现场水资源的综合利用对于施工节水、降低施工费用和环境保护具有重要意义。
实用新型内容
本实用新型为解决上述问题，提出一种雨水回收利用及现场生产废水利用装置。
本实用新型的技术方案是：一种雨水回收利用及现场生产废水利用装置，包括废水净化系统和自来水供应系统、高压供水系统，所述的废水净化系统一端连接废水收集的排水沟，另一端连接高压供水系统;所述的自来水供应系统一端连接自来水管道，另一端连接高压供水系统。
所述的废水净化系统包括相邻的一级沉降池、二级沉降池、净化废水池;一级沉降池上设有导流口，一级沉淀池与二级沉淀池之间设有溢流口A，二级沉淀池与净化废水池之间设有溢流口B;所述的一级沉降池上部与排水沟连接，所述废水净化池底部通过管道与高压供水系统连接;所述的自来水供应系统包括纯净水池，该纯净水池上部为自来水管道，纯净水池下部通过管道与高压供水系统连接;所述的纯净水池与净化废水池相邻，在两池之间设有溢流口C;按照各自所在的水平高度排列，依次为溢流口C、导流口、溢流口A、溢流口B;所述的净化废水池内设有一组包含两个水位控制器，其上部的水位控制器的水平高度低于溢流口B;该水位控制控制自来水管道;所述的净化废水池底部的管道和纯净水池底部的管道上都设有阀门。
本实用新型的有益效果：
该实用新型利用施工现场的排水系统，收集场地内雨水、养护水等施工废水导入三级净化系统内，成为可以为施工所利用的净化废水，用于大部分对水源净化程度要求不高的施工用水，同时该装置具有自来水供应系统，平时该系 统处理关闭状态，当收集到废水量不足以满足施工要求时，自动启动自来水供应系统作为补充水源，或者对施工用水的质量要求较高时，可关闭废水系统阀门，启动自来水供应系统独立供水。这样以废水利用系统为主，纯净自来水利用系统为辅的系统，可以节约大量的施工用水，同时也不会因废水量不足而导致系统停用。
