申请日2012.02.19
公开(公告)日2012.10.24
IPC分类号F16K11/14; F16K31/60; F16K31/53
摘要
本实用新型公开了一种多路水处理阀的控制双阀芯联动的装置，主要包括阀体内设有的左、右阀芯;它是在所述左、右阀芯的控制杆上连有相互啮合的左、右齿轮。在所述左或右阀芯控制杆的上端固连有转柄。工作时，只需一次转动连于左或右阀芯控制杆上的转柄按设定的转角旋转，通过左或右齿轮同步带动右或左齿轮进行阀芯工位流道的换向，准确地实现了左、右阀芯工位流道与阀体工位流道的连通。同现有技术相比，有效地提高了水处理阀工作水的处理质量;控制操作工序简单，转动转柄方便快捷，明显地提高了生产效率。
权利要求书

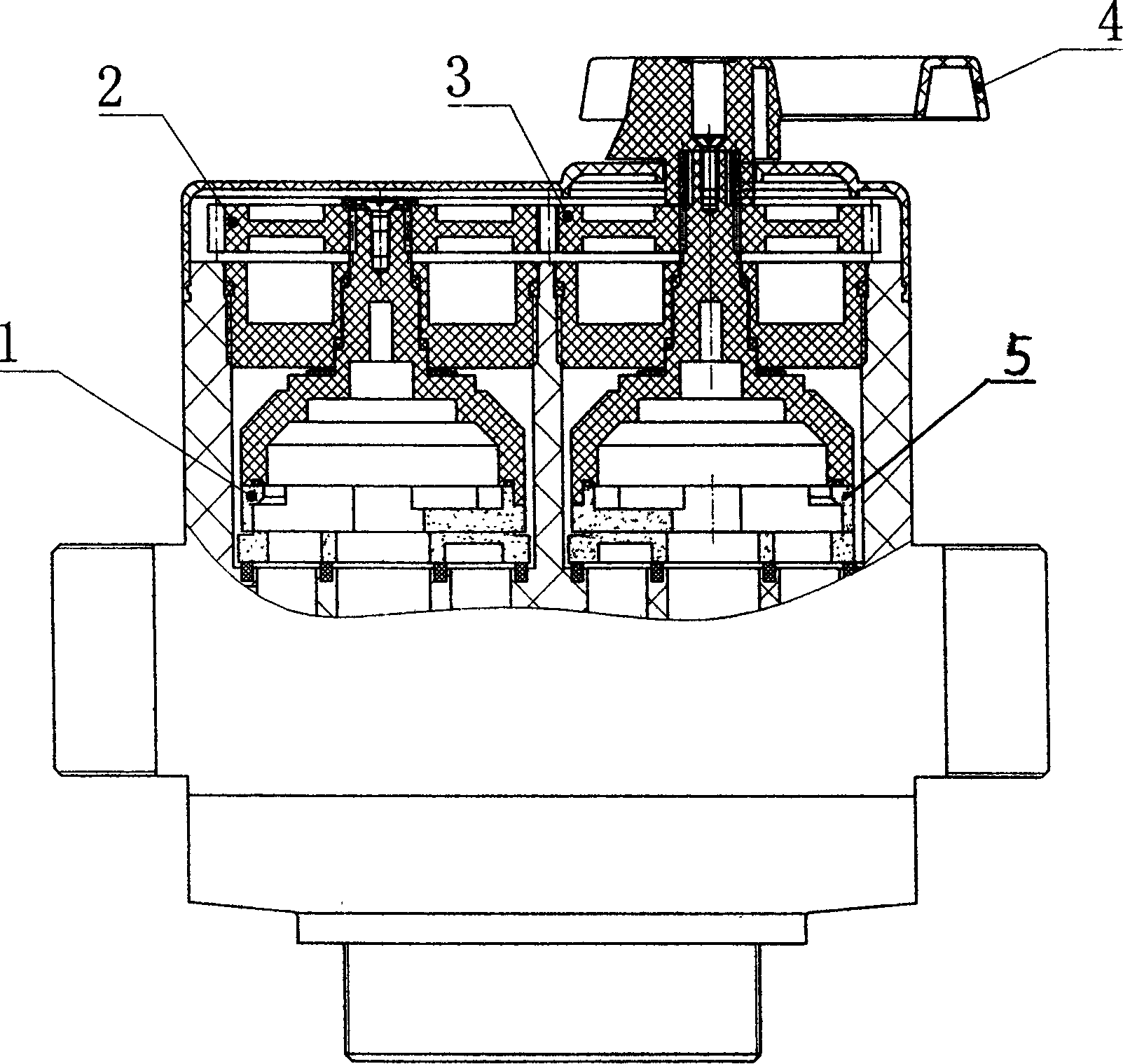

1.一种多路水处理阀的控制双阀芯联动的装置，主要包括阀 体内设有的左、右阀芯;其特征在于：在所述左、右阀芯的控制杆 上连有相互啮合的左、右齿轮(2、3)。
2.根据权利要求1所述一种多路水处理阀的控制双阀芯联动 的装置，其特征在于：在所述左或右阀芯控制杆的上端固连有转 柄(4)。
说明书
一种多路水处理阀的控制双阀芯联动的装置
(一)技术领域：本实用新型涉及水处理装置的控制传动部件;具体涉及一种多路水处理阀的控制双阀芯联动的装置。
(二)背景技术：现有技术用于生活或生产中的多路水处理阀，工作中根据水处理阀不同的工作水处理要求，通常需要人们采用转柄分两次先、后转动左、右阀芯，使所述左、右阀芯上的工位流道与阀体内的工位流道进行换向连通。其存在不足：一是所述分两次先、后转动左、右阀芯进行工位流道的换向连通，难以同步保证左、右阀芯上的工位流道与阀体内的工位流道的准确连通，工作中时常因阀芯工位流道与阀体工位流道的换向连通错位出现串水的现象，严重地降低了水处理阀工作水的处理质量;二是所述采用转柄分两次先、后转动左、右阀芯进行工位流道的换向，操作工序复杂，降低了生产效率。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目的在于提供一种多路水处理阀的控制双阀芯联动的装置，旨在提高多路水处理阀工作水的处理质量和生产效率。
为实现上述目的，本实用新型的技术方案是这样实现的，这种多路水处理阀的控制双阀芯联动的装置，主要包括阀体内设有的左、右阀芯;它是在所述左、右阀芯的控制杆上连有相互啮合的左、右齿轮。
实施上述技术方案时，本实用新型是在所述左或右阀芯控制杆的上端固连有转柄。
本实用新型通过采取上述结构，工作时，只需一次转动连于左或右阀芯控制杆上的转柄按设定的转角旋转，通过左或右齿轮同步带动右或左齿轮进行阀芯工位流道的换向，准确地实现了左、右阀芯工位流道与阀体工位流道的连通。同现有技术相比，有效地提高了水处理阀工作水的处理质量;控制操作工序简单，转动转柄方便快捷，明显地提高了生产效率。
