申请日2011.12.29
公开(公告)日2012.08.22
IPC分类号C02F9/14; C02F7/00; C02F1/74
摘要
本实用新型公开了一种自控多次曝气水流反冲洗的水处理系统，包括反冲洗虹吸系统、若干个并联设置的过滤罐，过滤罐包括上层清水箱和下层过滤室，过滤室内装填有滤料层，滤料层下部为滤清区，滤清区与清水箱之间通过反冲管连通;反冲洗虹吸系统包括与过滤室连通的虹吸上升管、下端口水封的虹吸下降管，虹吸上升管的堰口处连通设置有虹吸辅助管，虹吸辅助管和虹吸下降管通过抽气管相连通;虹吸辅助管的流水通过抽气管带走虹吸下降管中空气形成虹吸负压使清水箱内水反冲入过滤室内，进行反冲洗。本实用新型中应用虹吸原理，水力自动调节周期反冲洗滤层，滤料永不板结，无需更换，来水运行，无水即停，节约劳动力。
权利要求书
1.一种自控多次曝气水流反冲洗的水处理系统，其特征在于，该水处理系统包括反冲洗虹吸系统、若干个并联设置的过滤罐，过滤罐包括上层清水箱和下层过滤室，过滤室内装填有滤料层，滤料层下部为滤清区，滤清区与清水箱之间通过反冲管连通;反冲洗虹吸系统包括与过滤室连通的虹吸上升管、下端口水封的虹吸下降管，虹吸上升管的堰口处连通设置有虹吸辅助管，虹吸辅助管和虹吸下降管之间通过设置抽气管相连通;虹吸辅助管的流水通过抽气管带走虹吸下降管中的空气来形成虹吸负压使清水箱内水反冲入过滤室内，进行反冲洗。
2.如权利要求1所述水处理系统，其特征在于，所述过滤罐通过分隔板隔成上层清水箱和下层过滤室。
3.如权利要求2所述水处理系统，其特征在于，所述虹吸上升管固定设置在所述分隔板上，通过所述分隔板上的开口与所述过滤室连通。
4.如权利要求3所述水处理系统，其特征在于，所述过滤室由曝气氧化罐供水，该曝气氧化罐与所述过滤室之间设置有用于进水的U型内外套管，该U型内外套管包括外管和插装在其内的内管，内管的上端口与曝气氧化罐的底部连通，内管的下端口开放，外管的上部与所述虹吸上升管的下部连通。
5.如权利要求4所述水处理系统，其特征在于，所述曝气氧化罐顶部安装有曝气布水槽缝板，罐中设置有与原水管下端连通的原水上升管，水通过原水上升管的上端口冒出，并经曝气布水槽缝板的槽缝溢入所述曝气氧化罐内。
6.如权利要求5所述水处理系统，其特征在于，所述曝气氧化罐内设置有氧化分水隔层，该氧化分水隔层内设置有氧化吸附浮球。
7.如权利要求1所述水处理系统，其特征在于，若干个并联设置的所述过滤罐的清水箱之间通过连通管串通连接。
8.如权利要求5所述水处理系统，其特征在于，所述原水管的上端设置有原水槽，原水槽内的原水通过水泵和所述原水管向外排出，所述原水管的上设置有旁流调节管，原水管通过旁流调节管与曝气出水槽上端连接，曝气出水槽下端通过循环出水管与所述原水槽连接形成循环管路，原水槽内设置有与原水管连通的多孔出水管，多孔出水管上设置有若干个喷水的孔眼;所述二次曝气出水槽与清水箱相接相通。
9.如权利要求7所述水处理系统，其特征在于，所述清水箱内设置有定量破坏水桶，定量破坏水桶内设置有通过水位下降破除水封、联结外部空气的破坏管。
10.如权利要求9所述水处理系统，其特征在于，所述虹吸下降管和虹吸辅助管末端插入虹吸水封箱中，虹吸水封箱下部设置有排污管。
说明书
一种自控多次曝气水流反冲洗的水处理系统
技术领域
本实用新型涉及一种自控多次曝气水流反冲洗的水处理系统。
背景技术
目前主要使用物理过滤、投加化学药剂和动力曝气氧化技术等对微污染水体进行处理。物理过滤主要通过滤料截留、吸附、氧化等作用剥离水中颗粒污染物，长期使用会出现滤层被污染后阻力增大，为保证滤池工作效率，需对滤料层进行反冲洗，人工或电控自动反冲洗时可能出现人为失误或电控故障;投加化学氧化剂会带来较高的运营成本，可能产生致癌、致畸、致突变的副产物;动力曝气氧化技术通常都要连续不断的原动力和设备才能实现，当处理如泳池，景观水、喷泉类的微污染水体时会影响人们欣赏时的感官效果和使用功能。
实用新型内容
针对现有技术中存在的问题，本实用新型的目的在于提供一种针对微污染水体自控曝气水流反冲洗的水处理系统，水体多次曝气，经生物氧化吸附预处理后再进行过滤再曝气，不用投加混凝剂和絮凝剂，利用虹吸原理，水力自动冲洗过滤层，永不更换，来水运行，无水即停，节约劳动力。

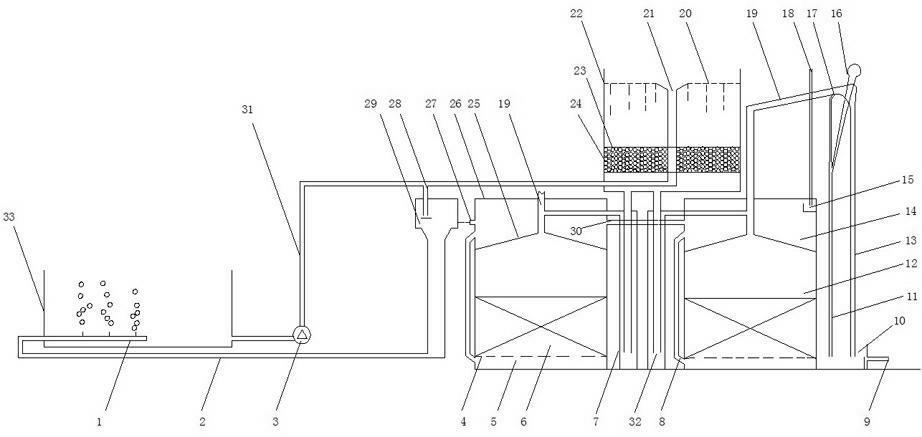

为达到以上目的，本实用新型采取的技术方案是：一种自控多次曝气水流反冲洗的水处理系统，包括反冲洗虹吸系统、若干个并联设置的过滤罐，过滤罐包括上层清水箱和下层过滤室，过滤室内装填有滤料层，滤料层下部为滤清区，滤清区与清水箱之间通过反冲管连通;反冲洗虹吸系统包括与过滤室连通的虹吸上升管、下端口水封的虹吸下降管，虹吸上升管的堰口处连通设置有虹吸辅助管，虹吸辅助管和虹吸下降管之间通过设置抽气管相连通;虹吸辅助管的流水通过抽气管带走虹吸下降管中的空气来形成虹吸负压，使清水箱内水反冲入过滤室内，进行反冲洗。
进一步，所述过滤罐通过分隔板隔成上层清水箱和下层过滤室。
进一步，所述虹吸上升管固定设置在所述分隔板上，通过所述分隔板上的开口与所述过滤室连通。
进一步，所述过滤室由曝气氧化罐供水，该曝气氧化罐与所述过滤室之间设置有用于进水的U型内外套管，该U型内外套管包括外管和插装在其内的内管，内管的上端口与曝气氧化罐的底部连通，内管的下端口开放，外管的上部与所述虹吸上升管的下部连通。
进一步，所述曝气氧化罐顶部安装有曝气布水槽缝板，罐中设置有与原水管下端连通的原水上升管，原水通过原水上升管的上端口冒出，并经曝气布水槽缝板的槽缝溢入所述曝气氧化罐内。
进一步，所述曝气氧化罐内设置有氧化分水隔层，该氧化分水隔层内设置有氧化吸附浮球。
进一步，若干个并联设置的所述过滤罐的清水箱之间通过连通管串通连接。
进一步，所述原水管的上端设置有原水槽，原水槽内的原水通过水泵和所述原水管向外排出，所述原水管的上设置有旁流调节管，原水管通过旁流调节管与曝气出水槽上端连接，曝气出水槽下端通过循环出水管与所述原水槽连接形成循环管路。原水槽内设置有与原水管连通的多孔出水管，多孔出水管上设置有若干个喷水的孔眼;所述二次曝气出水槽与清水箱相接相通。
进一步，所述清水箱内设置有定量破坏水桶，定量破坏水桶内设置有通过水位下降破除水封、联结外部空气的破坏管。
进一步，所述虹吸下降管和虹吸辅助管末端插入虹吸水封箱中，虹吸水封箱下部设置有排污管。
本实用新型的有益效果在于：水流自动吸气溶氧，溶解氧与污染物发生氧化还原反应，去除污染物净化水质。自动曝气溶氧使处理后的水充分活化。应用虹吸原理，水力自动反冲洗过滤层，自动调节反冲洗周期，滤料自动复位，永不板结，无需更换，来水运行，无水即停，节约劳动力。
