申请日2012.02.13
公开(公告)日2012.09.26
IPC分类号C02F1/44
摘要
本实用新型涉及一种基于动态膜的分散式水处理装置，包括外罐、内罐、进水管、上进气管、下进气管、混凝剂入口管、上出水管、膜管、排泥管，内罐设置于外罐中，进水管和上进气管均经外罐的上端部与内罐相联通，下进气管与外罐相联通，混凝剂入口管经外罐的上侧接至内罐的底部，上出水管与外罐的上侧相联通，排泥管与外罐的下端部相联通，膜管设置于外罐内的中部，膜管内设有滤饼层，膜管的上、下两侧分别设有上导流管和下导流管，上导流管的顶部为清水区。本实用新型高效反冲，消除膜污染、快速成膜，同时具备硝化、反硝化脱氮的集成水处理装置。它具有模块化、占地少，投资省、自动化程度高、处理效果好，不需专人操作管理等优点。
权利要求书
1.一种基于动态膜的分散式水处理装置，其特征在于，包括外罐、内罐、进水管、上进气管、下进气管、混凝剂入口管、上出水管、膜管、排泥管，内罐设置于外罐中，进水管和上进气管均经外罐的上端部与内罐相联通，下进气管与外罐相联通，混凝剂入口管经外罐的上侧接至内罐的底部，上出水管与外罐的上侧相联通，排泥管与外罐的下端部相联通，膜管设置于外罐内的中部，膜管内设有滤饼层，膜管的上、下两侧分别设有上导流管和下导流管，上导流管的顶部为清水区。
2.根据权利要求1所述的基于动态膜的分散式水处理装置，其特征在于，还包括设置于进水管上的进水阀、设置于上进气管上的上进气阀、设置于下进气管上的下进气阀、设置于上出水管上的调节阀、设置于排泥管上的排泥阀、以及一可编程逻辑器件，所述进水阀、上进气阀、下进气阀、调节阀、排泥阀均与可编程逻辑器件电性连接。
3.根据权利要求2所述的基于动态膜的分散式水处理装置，其特征在于，在调节阀与外罐之间的上出水管上还设有一流量计，所述流量计与可编程逻辑器件电性连接。
4.根据权利要求2所述的基于动态膜的分散式水处理装置，其特征在于，在进水阀与外罐之间的进水管上设有一进水端压力表，所述进水端压力表与可编程逻辑器件电性连接。
5.根据权利要求4所述的基于动态膜的分散式水处理装置，其特征在于，进水阀与进水端压力表之间设有一射流器，所述射流器的两端之间连接有一旁通管。
6.根据权利要求5所述的基于动态膜的分散式水处理装置，其特征在于，还包括一回流管，所述回流管的一端与射流器相连，另一端连接至外罐与流量计之间的上出水管上，所述回流管上设有一回流阀，所述回流阀与可编程逻辑器件电性连接。
7.根据权利要求6所述的基于动态膜的分散式水处理装置，其特征在于，上出水管上还连接一产水端压力表，所述产水端压力表设于回流管与流量计之间。
8.根据权利要求7所述的基于动态膜的分散式水处理装置，其特征在于，产水端压力表和流量计之间的上出水管上还设有一浊度仪，所述浊度仪与上出水管之间设有一浊度仪进口阀，所述浊度仪进口阀和浊度仪均与可编程逻辑器件电性连接。
9.根据权利要求1所述的基于动态膜的分散式水处理装置，其特征在于，还包括一下出水管，所述下出水管与外罐的下侧相联通，下出水管上设有一下出水阀，所述下出水阀与可编程逻辑器件电性连接。
10.根据权利要求1所述的基于动态膜的分散式水处理装置，其特征在于，所述外罐和内罐的底部分别设有下锥体和上锥体，所述下锥体中设有一下布气管，所述下布气管位于上锥体的下侧，外罐内的上侧并设有一上布气管。
说明书
一种基于动态膜的分散式水处理装置
技术领域
本实用新型涉及一种水处理装置，具体涉及一种用于分散式污水、微污染原水等的基于动态膜的水处理装置。
背景技术
集中式污水处理系统是通过庞大的排水管网系统， 将污水输送到城市污水处理厂进行处理;分散式水处理装置主要适应于水量少、集中收集处理困难、原水需要长距离输送、需要就地中水回用等场合，如酒店、宾馆 、船舶、某些建筑小区、高速公路服务站、新农村等污水处理，某些偏远地区的微污染原水处理。这些场合采用分散处理和利用较集中处理更具有经济性。
针对农村生活污水水量、水质特点及排水体制特征，一般采用单户或联户分散型处理模式等，因地制宜选取污水稳定塘、人工湿地、地埋式微动力、土壤渗滤等处理工艺技术或几种组合工艺对分散农村生活污水进行处理。但这些工艺存在处理负荷低，脱氮效果差、水力性能差等缺点，难以达到出水水质要求。尤其是农村污水中还存在一些高浓度的养殖废水，需要开发一些新的工艺。
此外，2006年第19期第56-57页的《中国科技信息》中，名称为 “中国农村小型分散式污水处理系统研究”的中国文献中指出：我国经济发达地区的农村及其城乡结合部，目前已无大量土地资源用作人工湿地进行污水处理。 因此农村村落集镇的污水处理，需要走小型化、就地化、分散式处理的道路。膜生物反应器由于其高效的处理效率，易于自控、占地面积小在污水处理工艺中大量采用。国家高技术研究发展计划重点项目， “十一五”水体污染控制与治理科技重大专项均开展了“一体化膜生物膜反应器处理农村生活污水试验研究”。
但目前应用广泛的膜生物反应器的膜组件材料成本和能耗过高。动态膜采用大孔径筛网等材料替代常规超滤材料，成本大大降低。采用间歇曝气的运行方式则使得能耗大大降低。动态膜过滤在膜成本和运行费用上就有极大的优越性，使得动态膜生物反应器在发达地区农村污水处理中成为可能。但动态膜往往要经历反冲洗-成膜这样一个阶段，运行的稳定性限制了动态膜的大规模应用。
实用新型内容
针对现有技术的不足，本实用新型提供了一种小型化、就地化、分散式处理且效率高并易于控制的基于动态膜的分散式水处理装置。
为实现上述目的，本实用新型采用如下技术方案：

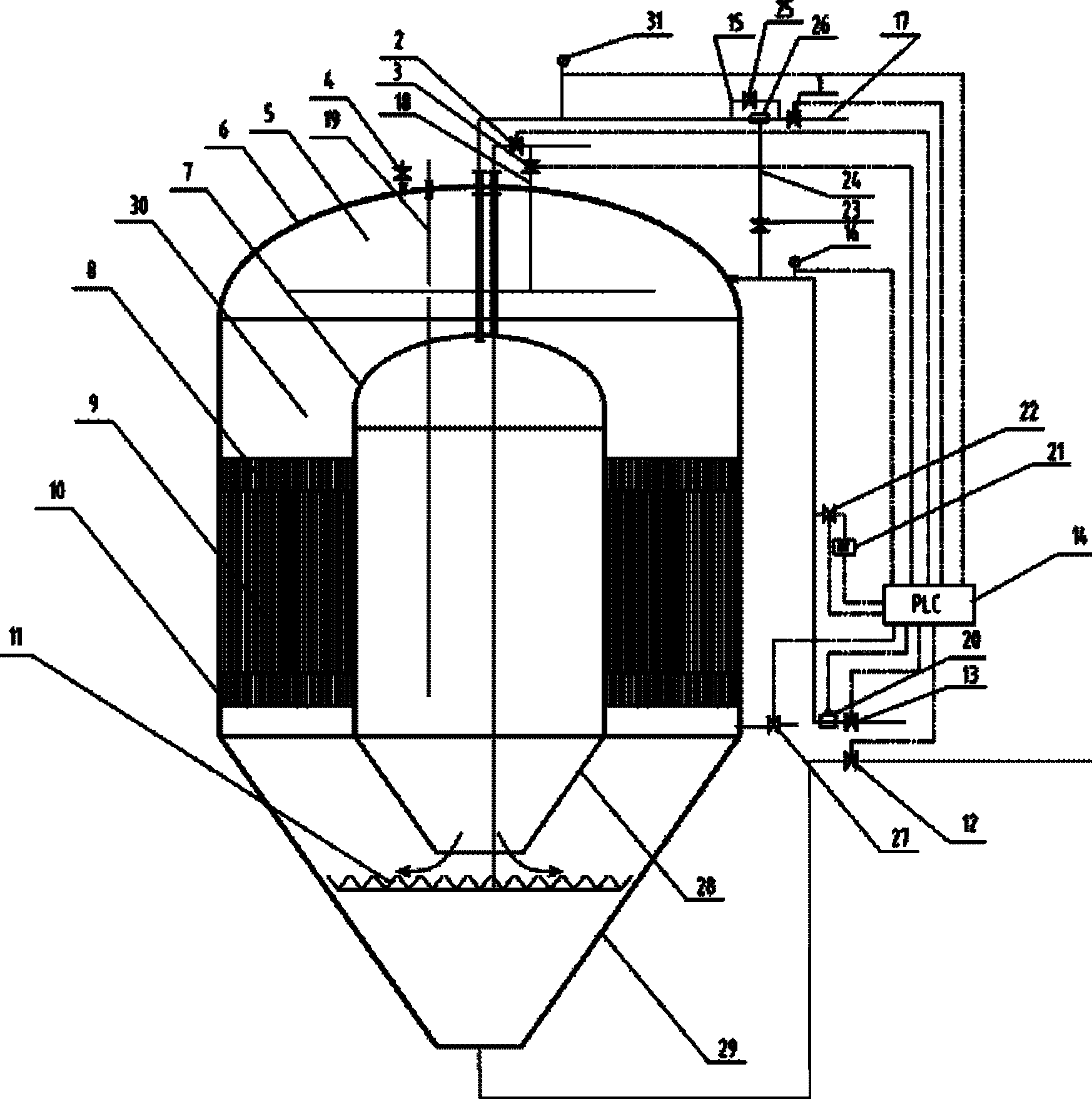

一种基于动态膜的分散式水处理装置，包括外罐、内罐、进水管、上进气管、下进气管、混凝剂入口管、上出水管、膜管、排泥管，内罐设置于外罐中，进水管和上进气管均经外罐的上端部与内罐相联通，下进气管与外罐相联通，混凝剂入口管经外罐的上侧接至内罐的底部，上出水管与外罐的上侧相联通，排泥管与外罐的下端部相联通，膜管设置于外罐内的中部，膜管内设有滤饼层，膜管的上、下两侧分别设有上导流管和下导流管，上导流管的顶部为清水区。
优选地，还包括设置于进水管上的进水阀、设置于上进气管上的上进气阀、设置于下进气管上的下进气阀、设置于上出水管上的调节阀、设置于排泥管上的排泥阀、以及一可编程逻辑器件，所述进水阀、上进气阀、下进气阀、调节阀、排泥阀均与可编程逻辑器件电性连接。
优选地，在调节阀与外罐之间的上出水管上还设有一流量计，所述流量计与可编程逻辑器件电性连接。
优选地，在进水阀与外罐之间的进水管上设有一进水端压力表，所述进水端压力表与可编程逻辑器件电性连接。
作为改进，进水阀与进水端压力表之间设有一射流器，所述射流器的两端之间连接有一旁通管。
作为进一步改进，还包括一回流管，所述回流管的一端与射流器相连，另一端连接至外罐与流量计之间的上出水管上，所述回流管上设有一回流阀，所述回流阀与可编程逻辑器件电性连接。
优选地，上出水管上还连接一产水端压力表，所述产水端压力表设于回流管与流量计之间。
作为改进，产水端压力表和流量计之间的上出水管上还设有一浊度仪，所述浊度仪与上出水管之间设有一浊度仪进口阀，所述浊度仪进口阀和浊度仪均与可编程逻辑器件电性连接。
作为改进，还包括一下出水管，所述下出水管与外罐的下侧相联通，下出水管上设有一下出水阀，所述下出水阀与可编程逻辑器件电性连接。
优选地，所述外罐和内罐的底部分别设有下锥体和上锥体，所述下锥体中设有一下布气管，所述下布气管位于上锥体的下侧，外罐内的上侧并设有一上布气管。
本实用新型所阐述的一种基于动态膜的分散式水处理装置，与现有技术相比，其有益效果在于：本实用新型采用内外两个的钢制、或玻璃钢制容器，其中内罐设计成厌氧、缺氧区，其内置动态膜组件，采用空压机供气、内罐有污水进口。内外罐底部相通，与动态膜组件构成污水的通道、净化水处于膜组件密封板和外罐之间、根据设计可以利用余压排出供回用，能量得到充分利用，间歇运行时可用作回流，加强硝化反硝化脱氮处理。其循环动力来自余压和进水管的射流器。外罐和内罐均有压缩空气进口，正洗、反洗均可采用气水联合冲洗。成膜采用大流量运行，成膜时间短。动态膜管滤饼层可以是预膜，也可是自生膜。反应器底部设有锥形泥斗，可定时排除剩余污泥处理装置预留了加药口，可根据需要投加预膜剂和混凝剂。并可根据膜组件的设计改变水的流量，使之成为气浮工艺用于除油和浓缩油分，本实用新型高效反冲，消除膜污染、快速成膜，同时具备硝化、反硝化脱氮的集成水处理装置。它具有模块化、占地少，投资省、自动化程度高、处理效果好，不需专人操作管理。
