申请日2011.11.20
公开(公告)日2013.05.29
IPC分类号E03D1/00; E03C1/12
摘要
污水二次利用系统，主要由水龙头、洗手池、浮球阀、蓄水池、信号传输线、闸阀、下水管道、输水管道、马桶、组成，其特征在于：浮球阀与闸阀之间用信号传输线连接，蓄水池与马桶之间用输水管道连接，浮球阀焊接在蓄水池上方部分。使用时，用过的水流经洗手池后进入蓄水池，当马桶用水时，会优先使用输水管道从蓄水池输下来的水，当蓄水池没水时马桶会自动开启自来水路线用水，如果马桶长时间不用，蓄水池水位达到浮球阀限定的高度位置后，浮球阀会通过信号传输线将信号传给闸阀，闸阀自动开启将多余的水排入下水管道，防止了污水上溢。整个污水二次利用系统结构简单，成本低廉，大范围推广使用可节约大量生活用水。
权利要求书

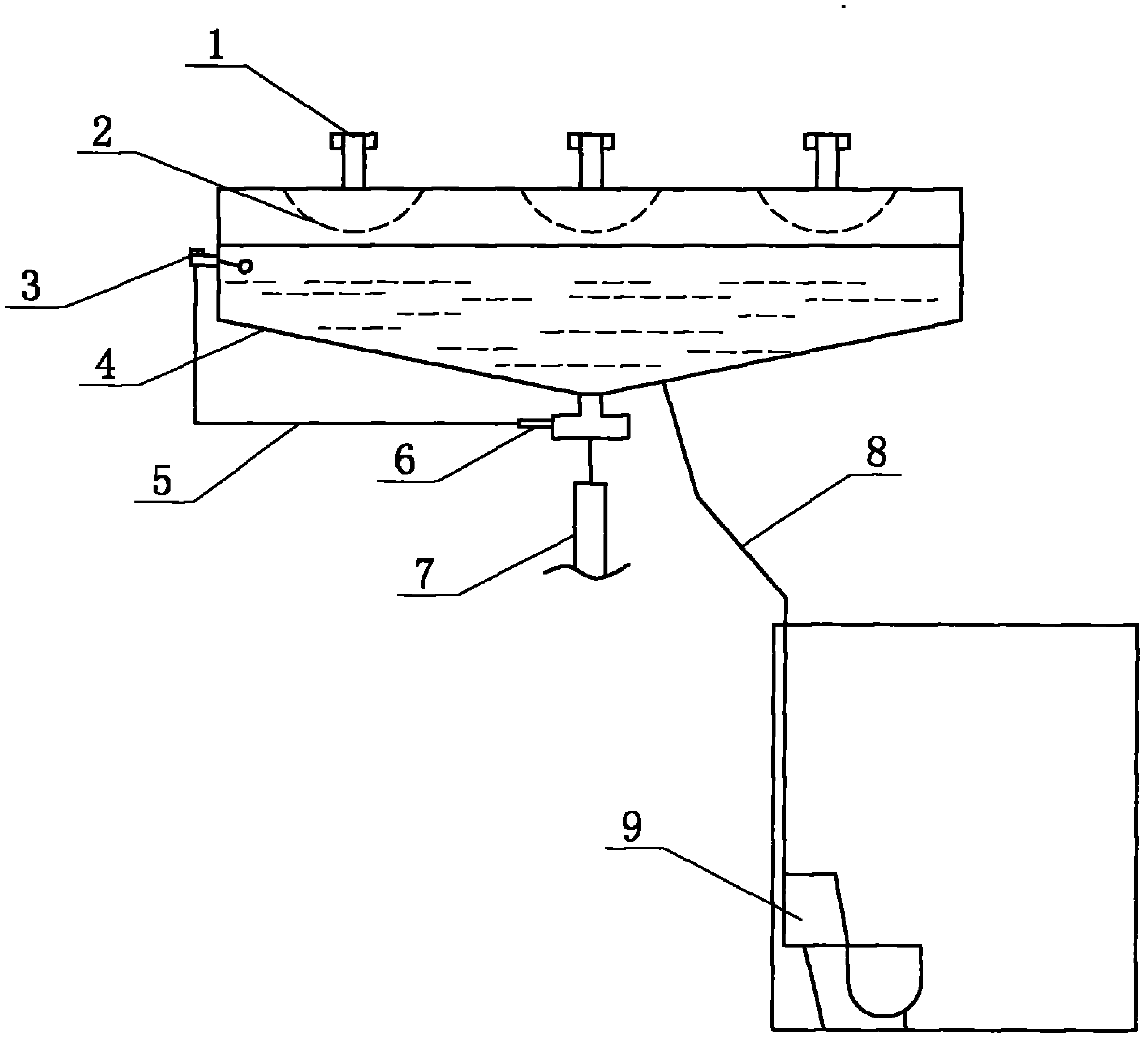

1.污水二次利用系统，主要由水龙头(1)、洗手池(2)、浮球阀(3)、蓄水池 (4)、信号传输线(5)、闸阀(6)、下水管道(7)、输水管道(8)、马桶(9)、 组成，其特征在于：浮球阀(3)与闸阀(6)之间用信号传输线(5)连接。
2.根据权利要求1所述的污水二次利用系统，其特征是：蓄水池(4)与马桶 (9)之间用输水管道(8)连接。
3.根据权利要求1所述的污水二次利用系统，其特征是：浮球阀(3)焊接在 蓄水池(4)上方部分。
说明书
污水二次利用系统
技术领域
本发明涉及一种污水二次利用系统，具体来讲，是一种节约用水，将污水收集后二次利用的用水系统。
现有技术
目前，国家大量淡水湖水量剧减，很多省市及地区已开始限时甚至限量用水，缺水导致的物价飞速上涨，耽误大量工厂正常生产等现象已频频出现，但目前城市中生活用水的大量浪费仍然无法制止，怎样将生活污水充分地二次利用起来，使得某些不必要用净水的场合用生活污水代替，便能大量节约用水，珍惜水资源，珍惜环境，减小用水，已刻不容缓。
发明内容
本发明主要针对目前大量浪费的水资源而设计的，为居民区、写字楼、事业单位、酒店等节约生活用水提供了一种简易、方便的污水二次利用系统。
本发明的目的是通过以下技术方案实现的：
污水二次利用系统，主要由水龙头、洗手池、浮球阀、蓄水池、信号传输线、闸阀、下水管道、输水管道、马桶、组成，浮球阀与闸阀之间用信号传输线连接，蓄水池与马桶之间用输水管道连接。
本发明的有益效果是：洗手或洗水果的水流经洗手池进入蓄水池，当马桶用水时，会优先使用输水管道从蓄水池输下来的水，当蓄水池没水时马桶会自动开启自来水路线用水，如果马桶长时间不用，蓄水池水位达到浮球阀限定的高度位置后，浮球阀会通过信号传输线将信号传给闸阀，闸阀自动开启将多余的水排入下水管道，防止了污水上溢，这样便实现了将二次生活污水充分利用，达到了节约用水的目的。
