申请日2011.11.21
公开(公告)日2012.04.11
IPC分类号F25B30/06
摘要

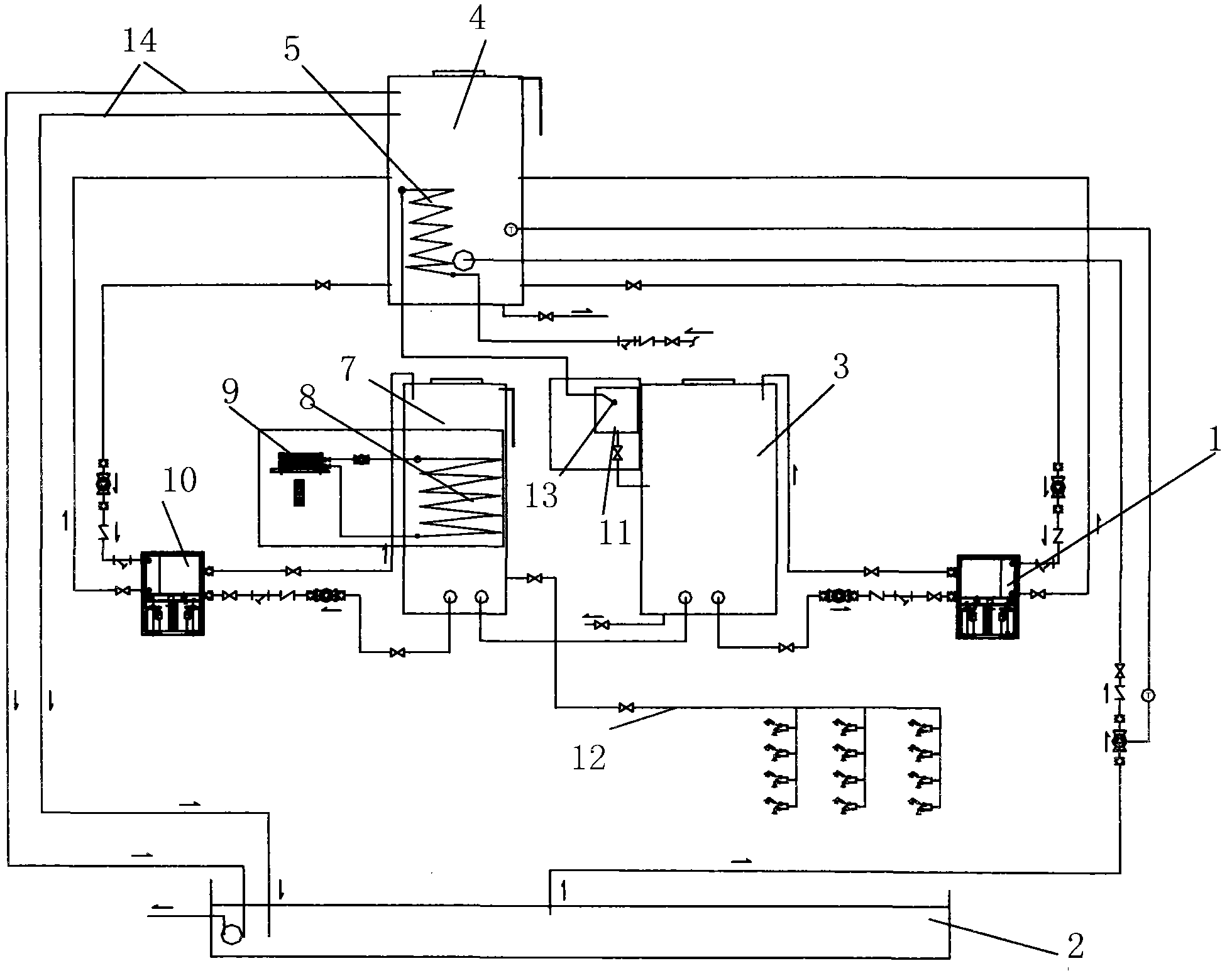

本发明公开了一种利用高温废水源的热泵系统，包括一废热水池、一储热水箱、一恒温水箱、一节能储水箱，废热水池通过管道及废热水输送泵将热水送至节能储水箱，节能储水箱通过两根管道和输送泵将废热水送至第一废水源循环热泵机组构成循环管路，第一废水源循环热泵机组通过另外两根管道和循环泵与所述储热水箱构成热水加热循环管路;储热水箱将加热水送至恒温水箱;节能储水箱通过另外两根管道和输送泵将废热水送至一第二废水源循环热泵机组构成加热循环管路，第二废水源循环热泵机组通过两根管道和循环泵与恒温水箱构成热水加热循环管路，恒温水箱的出水口与用水管道相连接。本发明利用采暖风机盘管实现冬季采暖;将废热利用得更充分、更彻底。
权利要求书
1.一种利用高温废水源的热泵系统，其特征在于：包括一废热 水池、一储热水箱、一恒温水箱、一节能储水箱，所述废热水池通过 管道及废热水输送泵将热水送至节能储水箱，节能储水箱通过两根管 道和输送泵将废热水送至第一废水源循环热泵机组构成循环管路，第 一废水源循环热泵机组通过另外两根管道和循环泵与所述储热水箱 构成热水加热循环管路;储热水箱将加热水送至所述恒温水箱;
所述的节能储水箱还通过另外两根管道和输送泵将废热水送至 一第二废水源循环热泵机组构成加热循环管路，第二废水源循环热泵 机组通过另两根管道和循环泵与所述恒温水箱构成热水加热循环管 路，所述恒温水箱的出水口与用水管道相连接。
2.根据权利要求1所述的利用高温废水源的热泵系统，其特征在 于：在所述节能储水箱中还设有一与自来水管相连接的热交换器，热 交换器的出水口与一个附水箱相连接，附水箱的出水口与所述储热水 箱相连接，在所述附水箱中设有进水浮球控制阀。
3.根据权利要求1所述的利用高温废水源的热泵系统，其特征在 于：在所述恒温水箱中还设有换热器，换热器通过两根循环管道与采 暖风机盘管相连接。
4.根据权利要求1所述的利用高温废水源的热泵系统，其特征 在于：在所述节能储水箱中还设有两根与所述废热水池相连通的自动 溢水管。
说明书
一种利用高温废水源的热泵系统
技术领域
本发明涉及高温废水源利用技术，具体涉及一种利用高温废水源 的热泵系统。
背景技术
在现有技术，有很多单位在日常生产过程中会产生大量的高温废 水，都没有得到很好的利用，有些进行了回收利用，但是都是采用普 通的循环交换换热，利用率和热效率不高。
发明内容
本发明的目的在于，针对现有技术的上述缺陷，提供一种利用率 和热效率的利用高温废水源的热泵系统。
构造一种利用高温废水源的热泵系统，包括一废热水池、一储热 水箱、一恒温水箱、一节能储水箱，所述废热水池通过管道及废热水 输送泵将热水送至节能水箱，节能水箱通过两根管道和输送泵将废热 水送至第一废水源循环热泵机组构成循环管路，第一废水源循环热泵 机组通过另外两根管道和循环泵与所述储热水箱构成热水加热循环 管路;储热水箱将加热水送至所述恒温水箱;
所述的节能水箱还通过另外两根管道和输送泵将废热水送至一 第二废水源循环热泵机组构成加热循环管路，第二废水源循环热泵机 组通过另两根管道和循环泵与所述恒温水箱构成热水加热循环管路， 所述恒温水箱的出水口与用水管道相连接。
上述利用高温废水源的热泵系统中，在所述节能储水箱中还设 有一与自来水管相连接的热交换器，热交换器的出水口与一个附水箱 相连接，附水箱的出水口与所述储热水箱相连接，在所述附水箱中设 有进水浮球控制阀。
在上述利用高温废水源的热泵系统中，在所述恒温水箱中还设有 换热器，换热器通过两根循环管道与采暖风机盘管相连接。
本发明的高温废水源(15～80℃的废热源)热泵系统是一种为充分 利用废高温蒸发源(15～70℃的废热水源)而开发的一种新型热泵工 程。主要由高蒸发源(45℃的热源)热泵热水设备、定温废水输送装 置、废水利用中间水箱、循环加热水系统、热水储存系统、采暖水换 热盘管、采暖风机盘管、采暖水供应系统、废水存放池(15～70℃的 废热源)和热水供应系统等组成。
主要功能有：自来水的预热：通过废水利用中间水箱中的换热盘 管对自来水进行预热，升温后的自来水方补充进储热水箱。通过这种 预热方式提高使用能效。恒温控制废水利用中间水箱的水温：采用微 电脑温度控制器的温度控制功能，控制定温废水输送装置输送废水的 流量，使废水利用中间水箱的水温恒定。制热水：当储热水箱和恒温 水箱的水温下降，机组自动启动高蒸发源(45℃的热源)热泵热水设 备以及相应的循环加热水系统进行制热水运转。直接供暖：采暖风机 盘管上的微电脑控制器输出指令需要进行采暖时，采暖水供应系统启 动，通过水箱中的换热盘管与恒温水箱的热水进行热交换，升温后的 采暖水通过风机盘管的强排风向房间直接供暖。
主要优点：通过废水利用中间水箱的反复被吸热，在有比例的补 充废水量下，可利用的废水温能突破水源热泵的蒸发热源的温度局 限，使机组能适应15℃～80℃的高废水热源，能安全、可靠运行。通 过废水利用中间水箱的微电脑温度控制器的作用，智能化地控制废水 量的加入量，有效防止被利用的废水温超过45℃时，高蒸发源(45 ℃的热源)热泵热水设备受损或报故障停止工作。通过高蒸发源(45 ℃的热源)热泵热水设备的高蒸发压力，使机组的能效超过5.8。利 用废水利用中间水箱中换热盘管的作用，使补充的自来水温升高0～20 ℃，使用能效比增大20%。采用双级水箱的温度接力加热原理，储热 水箱的水温只需加热至48℃，恒温水箱的水温只需由48℃加热至55 ℃，通过此种接力加热的方式，使供应的热水水温恒定如一、做至直 热加热机组的功效。两个高度不一致的溢流口结构，能很好适应废水 补充量大小不一的各种情况，都能使冷水及时排往废水存放池，降低 废水温度，更利于生产。利用采暖水换热盘管、采暖风机盘管实现冬 季采暖。将废热利用得更充分、更彻底。
