申请日2011.11.22
公开(公告)日2012.08.08
IPC分类号C02F1/52; B01D21/00
摘要
本实用新型公开了一种陶瓷污水泥水分离装置，它包括进水管、出水管、罐体、泥斗和排泥口。所述的进水管和出水管位于同一侧，节省了分离装置占用的空间;所述的出水管位于进水管的上端，能保证排出的水是循环回收后的清水;所述的泥斗呈锥形，由于泥和水密度不同，通过沉淀剂的作用，使密度低的水上升，由出水管排出，分离干净;排泥口高于地平面，方便泥浆抽取;所述的罐体采用优质不锈钢材质制成，耐磨损，抗氧化。本实用新型结构简单、自动化使用方便，耗能低，固、液分离效果好，回收利用率高，利于陶瓷工业推广应用。
权利要求书

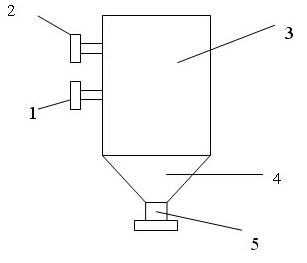

1.一种陶瓷污水泥水分离装置，包括进水管(1)、出水管(2)、罐体(3)、泥斗(4)和排泥口(5)，其特征在于，进水管(1)和出水管(2)位于同一侧。
2.根据权利要求1所述的陶瓷污水泥水分离装置，其特征在于，所述的出水管(2)位于进水管(1)的上端。
3.根据权利要求1所述的陶瓷污水泥水分离装置，其特征在于，所述的泥斗(4)呈锥形。
4.根据权利要求1所述的陶瓷污水泥水分离装置，其特征在于，所述的排泥口(5)高于地平面。
5.根据权利要求1所述的陶瓷污水泥水分离装置，其特征在于，所述的罐体(3)采用优质不锈钢材质制成。
说明书
一种陶瓷污水泥水分离装置
技术领域
本实用新型涉及一种污水处理设施，尤其涉及一种陶瓷污水泥水分离装置。
背景技术
陶瓷在生产过程中，特别是修胚、精胚阶段，产生大量的污水污泥。这些混有大量污泥的陶瓷污水，需进行工业废水回收，否则不仅污染环境，而且陶瓷厂的耗水量将会不可估量。在污水处理过程中泥水分离尤为关键，直接影响污水处理的效果。
中国专利CN201932932U公开了一种应用于污水处理的泥水分离装置，其特征在于，它包括进水口、泥斗、排泥口、出水堰槽、收集槽、出水口、泥水分离器挡板和罐体，利用离心分离悬浮物大颗粒。该实用新型的出水口、进水口位于罐体两侧，占用的空间较大。
发明内容
本实用新型的目的在于针对现有技术的不足，提供一种陶瓷污水泥水分离装置，结构简单、操作方便，耗能低、占地少、节省空间，过滤后泥饼干、水分含量低，适合于陶瓷工业应用。
本实用新型的技术方案为：一种陶瓷污水泥水分离装置，包括进水管、出水管、罐体、泥斗和排泥口。进水管和出水管位于同一侧，且出水管位于进水管的上端;所述的泥斗呈锥形;所述的排泥口高于地平面;所述的罐体采用优质不锈钢材质制成。
所述的进水管和出水管位于同一侧，节省了分离装置占用的空间。
所述的出水管位于进水管的上端，能保证排出的水是循环回收后的清水，而非含有杂质的泥水。
所述的泥斗呈锥形，由于泥和水密度不同，通过沉淀剂的作用，使密度低的水上升，由出水管排出，分离干净。
所述的排泥口高于地平面，方便泥浆抽取。
所述的罐体采用优质不锈钢材质制成，耐磨损，抗氧化。
与现有技术相比，本实用新型的有益效果为：
1. 出水管和进水管位于同一侧，节省泥水分离装置的空间;
2. 泥斗呈锥形且排泥口高于地平面，泥水分离干净，泥浆抽取简便;
3. 过滤后泥饼含水量低，利用率高;
4. 结构简单，自动化使用方便，耗能低。
