申请日2011.11.22
公开(公告)日2012.07.11
IPC分类号C02F1/44; C02F1/48; C02F9/12
摘要
本实用新型公开了一种微废水反渗透净水器，包括预处理滤芯、水泵、反渗透滤芯、冲洗阀、第一节流装置和第二节流装置;所述预处理滤芯的进口和出口分别连通水源和水泵;所述水泵出口连通反渗透滤芯的进口;所述反渗透滤芯的浓水出口通过回流管连通到水泵的进水管路上;所述回流管上设有第一节流装置;所述反渗透滤芯的浓水出口还通过管路连通冲洗阀的进口;所述第二节流装置的进口连通到由反渗透滤芯、回流管和水泵组成的循环管路上;所述冲洗阀的出口和第二节流装置的出口均直通净水器的放空口。本实用新型结构简单、成本低，能够将目前家用和类似用途的反渗透净水器的原水利用率从25%提高到50%～90%，非常节约水资源。
权利要求书

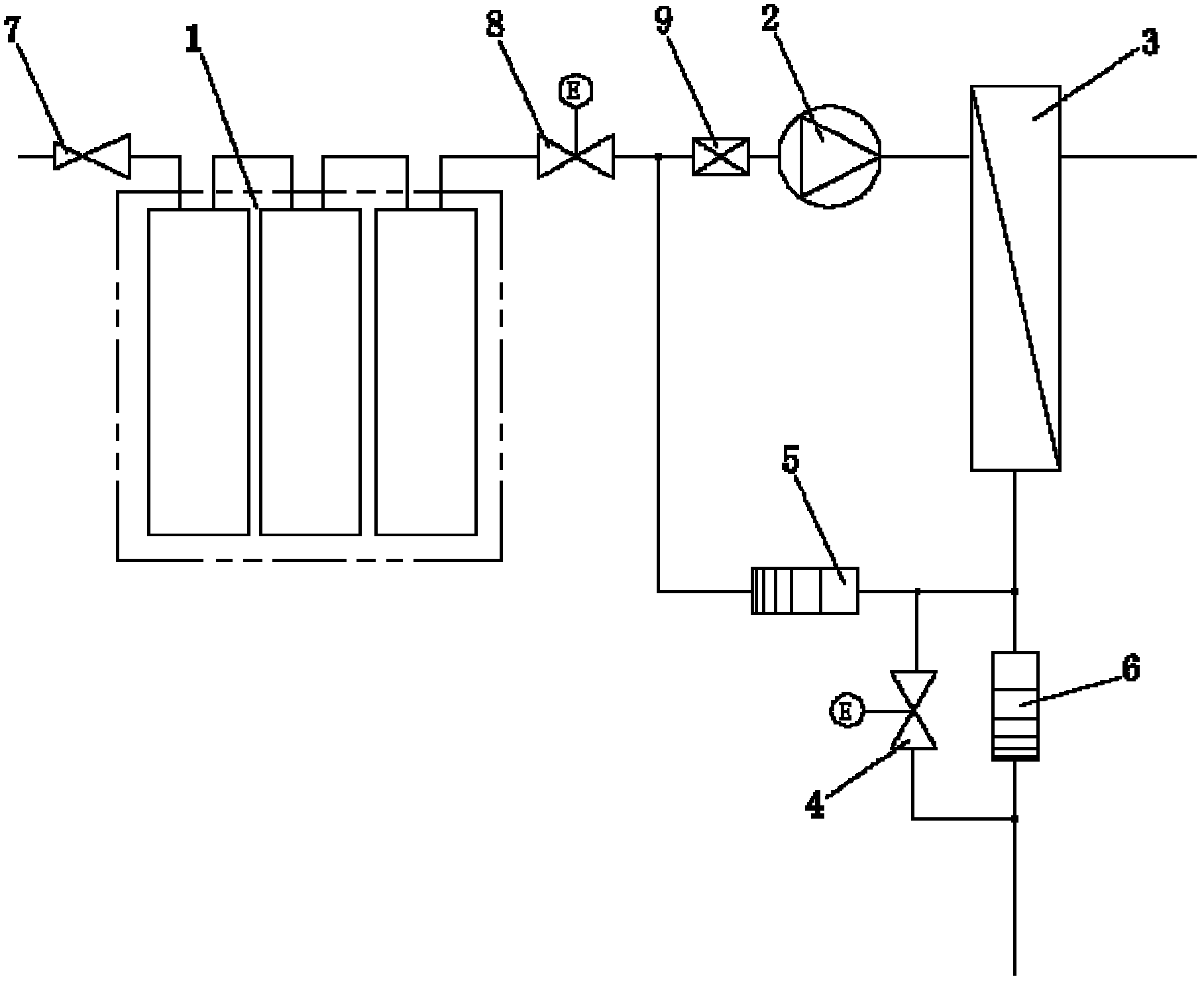

1.一种微废水反渗透净水器，其特征在于：包括预处理滤芯(1)、水泵(2)、反 渗透滤芯(3)、冲洗阀(4)、第一节流装置(5)和第二节流装置(6);所述预处理滤 芯(1)的进口和出口分别连通水源和水泵(2);所述水泵(2)出口连通反渗透滤芯(3) 的进口;所述反渗透滤芯(3)的浓水出口通过回流管连通到水泵(2)的进水管路上; 所述回流管上设有第一节流装置(5);所述反渗透滤芯(3)的浓水出口还通过管路连 通冲洗阀(4)的进口;所述第二节流装置(6)的进口连通到由反渗透滤芯(3)、回流 管和水泵(2)组成的循环管路上;所述冲洗阀(4)的出口和第二节流装置(6)的出 口均直通净水器的放空口。
2.根据权利要求1所述的一种微废水反渗透净水器，其特征在于：还包括设置在 水泵(2)的进水管路中的减压阀(7)。
3.根据权利要求1所述的一种微废水反渗透净水器，其特征在于：所述第二节流 装置(6)包括外管(61)、毛细管(62)和封堵(63);所述毛细管(62)设置在外管 (61)内部;所述封堵(63)设置在毛细管(62)的外壁与外管(61)的内壁之间。
4.根据权利要求3所述的一种微废水反渗透净水器，其特征在于：所述第二节流 装置(6)的毛细管(62)的内径不小于0.5毫米，长度不小于100毫米。
5.根据权利要求1所述的一种微废水反渗透净水器，其特征在于：还包括设置在 水泵(2)的进水管路中的进水阀(8);所述回流管连通到水泵(2)的进口和进水阀(8) 的出口之间的管路上。
6.根据权利要求1所述的一种微废水反渗透净水器，其特征在于：还包括设置在 循环管路中的磁化水器(9);所述磁化水器(9)内穿过水体的磁力线的方向与该水体 的流动方向垂直;所述磁场可以是稳恒磁场或者变化的磁场或者交变的磁场。
7.根据权利要求6所述的一种微废水反渗透净水器，其特征在于：所述磁化水器 (9)包括壳体(91)和磁铁(92);所述壳体(91)的两侧相对固定两个磁铁(92); 一个磁铁(92)的N极正对另一个磁铁(92)的S极。
8.根据权利要求7所述的一种微废水反渗透净水器，其特征在于：所述磁化水器 (9)还包括设置在壳体(91)外部并能够连通两磁铁(92)的磁路的磁性联结件(93)。
9.根据权利要求6所述的一种微废水反渗透净水器，其特征在于：所述磁化水器 (9)包括壳体(91)和磁铁(92);所述磁铁(92)为“U”形磁铁，“U”形磁铁的两 直边分别紧贴壳体(91)外侧相对的两个表面。
10.根据权利要求1所述的一种微废水反渗透净水器，其特征在于：所述冲洗阀(4) 和第二节流装置(6)由设有节流装置的冲洗阀(10)代替。
说明书
一种微废水反渗透净水器
技术领域
本实用新型涉及一种微废水反渗透净水器。
背景技术
反渗透净水器又称纯水机，用于生产纯净水。现有技术中的家用和类似用途的反渗透净 水器的缺点在于，经废水比排出的浓水已经过预处理系统进行过预处理，虽其杂质含量与纯 水相比相差较大，但其水质仍高于或相当于普通自来水(主要是矿物质浓度比自来水高)，此 处则只能以废水的形式排掉而造成巨大的浪费。通常情况下每制成1立方米纯水就要排掉3 立方米的浓水，即水的利用率只有25%;在浪费水的同时也加大了预处理滤芯的工作负荷， 即缩短了预处理滤芯的使用寿命。
实用新型内容
本实用新型所要解决的技术问题是提供一种原水利用率高、预处理滤芯使用寿命长、且 反渗透滤芯不易堵塞的微废水反渗透净水器。
为了解决上述技术问题，本实用新型所提供的技术方案是：一种微废水反渗透净水器， 包括预处理滤芯、水泵、反渗透滤芯、冲洗阀、第一节流装置和第二节流装置;所述预处理 滤芯的进口和出口分别连通水源和水泵;所述水泵出口连通反渗透滤芯的进口;所述反渗透 滤芯的浓水出口通过回流管连通到水泵的进水管路上;所述回流管上设有第一节流装置;所 述反渗透滤芯的浓水出口还通过管路连通冲洗阀的进口;所述第二节流装置的进口连通到由 反渗透滤芯、回流管和水泵组成的循环管路上;所述冲洗阀的出口和第二节流装置的出口均 直通净水器的放空口。
所述的一种微废水反渗透净水器，还包括设置在水泵的进水管路中的减压阀。
所述第二节流装置包括外管、毛细管和封堵;所述毛细管设置在外管内部;所述封堵设 置在毛细管的外壁与外管的内壁之间。
所述第二节流装置的毛细管的内径不小于0.5毫米，长度不小于100毫米。
所述的一种微废水反渗透净水器，还包括设置在水泵的进水管路中的进水阀;所述回流 管连通到水泵的进口和进水阀的出口之间的管路上。
所述的一种微废水反渗透净水器，还包括设置在循环管路中的磁化水器;所述磁化水器 内穿过水体的磁力线的方向与该水体的流动方向垂直，即水流以切割磁力线的方式流动。磁 力线用于表示磁场方向。本实用新型中与磁力线对应的磁场既可以由永久磁铁形成，也可以 由电流形成。所述电流既可以是直流，也可以是交流;稳恒电流产生稳恒磁场，变化的电流 产生变化的磁场，交变电流产生交变的磁场。本实用新型中的磁场可以是稳恒磁场、也可以 是变化的磁场，也可以是交变的磁场。
优选的技术方案：所述磁化水器包括壳体和磁铁;所述壳体的两侧相对固定两个磁铁; 一个磁铁的N极正对另一个磁铁的S极。
所述磁化水器还包括设置在壳体外部并能够连通两磁铁的磁路的磁性联结件。
另一种优选的技术方案：所述磁化水器包括壳体和磁铁;所述磁铁为“U”形磁铁，“U” 形磁铁的两直边分别紧贴壳体外侧相对的两个表面。
所述冲洗阀和第二节流装置由设有节流装置的冲洗阀代替。
采用了上述技术方案后，本实用新型具有积极的效果：(1)本实用新型结构简单、成本 低，能够将目前家用和类似用途的反渗透净水器的原水利用率从25%提高到50%～90%，非 常节约水资源。
(2)本实用新型由于将反渗透净水器的原水利用率至少提高了1倍，故相应地预处理滤 芯的使用寿命也至少提高了1倍，有效延长了预处理滤芯的使用寿命。
(3)本实用新型通过第一节流装置和第二节流装置控制反渗透滤芯原水侧有适当的过滤 压力和流经反渗膜表面有适当的切向流量，保证反渗透系统正常运行。
(4)冲洗阀开启后不但将反渗透滤芯内的浓水排出，而且加大了对反渗透膜表面的水流 冲刷力度，将在制水过程中在反渗透膜表面可能存在的堵塞反渗透膜的沉积物冲洗下来并排 出，以此来防止反渗透膜堵塞，有效延长了反渗透膜的使用寿命。
(5)本实用新型的在水泵进水管路增加一个减压阀，能够屏蔽水源管路中可能出现的高 压和水锤现象对本系统的影响，使系统稳定、安全地运行。
(6)本实用新型的磁化水器设置在循环管路中，对水进行反复多次地磁化，从而能够强 化磁化效果，有效减小水中的矿物质在膜表面的结垢倾向，进而达到进一步延长反渗透膜使 用寿命的目的。
