申请日2012.08.03
公开(公告)日2013.02.13
IPC分类号C02F9/02; C02F1/28; C02F1/40
摘要
本实用新型提供了一种含油污水真空分离净化机，包括：真空室(1)、高分子吸附室(2)、电气控制箱(3)、电动柱塞泵(4)、螺杆泵(5)和电加热器(6);其中，所述电气控制箱(3)设置在所述真空室(1)底部，螺杆泵(5)与电气控制箱(3)连接，电加热器(6)设置在所述真空室(1)顶部，电动柱塞泵(4)与所述电加热器(6)固定连接，高分子吸附室(2)与所述真空室(1)固定连接。本实用新型排放量达标、处理效率高、结构紧凑、使用可靠、操作方便等特点，是广泛适用于内河、沿海的港口、码头以及石油、化工、运输、发电等工矿企业的各种含油污水处理更新换代的节能环保产品。
权利要求书
1.一种含油污水真空分离净化机，包括：真空室(1)、高分子吸附室(2)、 电气控制箱(3)、电动柱塞泵(4)、螺杆泵(5)和电加热器(6);其特 征在于，所述电气控制箱(3)设置在所述真空室(1)底部，螺杆泵(5) 与电气控制箱(3)连接，电加热器(6)设置在所述真空室(1)顶部， 电动柱塞泵(4)与所述电加热器(6)固定连接，高分子吸附室(2)与 所述真空室(1)固定连接。
2.如权利要求1所述的净化机，其特征在于，还包括壳体，该壳体由碳钢 材料制成，内壁涂有耐腐蚀涂层。
3.如权利要求1所述的净化机，其特征在于，所述真空室(1)中装有波纹 形状的环氧夹布玻璃瓦组装而成的波纹板组。
4.如权利要求1所述的净化机，其特征在于，所述高分子吸附室(2)中装 有用聚丙烯高分子材料制成的环形圆柱体滤芯。
5.如权利要求1所述的净化机，其特征在于，还包括集油室(7)，该集油 室(7)与电加热器(6)固定连接。
6.如权利要求5所述的净化机，其特征在于，所述的集油室(7)的顶部设 置有油位电极(9)。
7.如权利要求1所述的净化机，其特征在于，还包括安全压力阀(8)，该 安全压力阀(8)是弹簧式安全压力阀，设置在真空室(1)顶部。
说明书
一种含油污水真空分离净化机
技术领域
本实用新型属于污水处理领域，尤其涉及一种含油污水真空分离净化机。
背景技术
从工厂产生的油污水，若直接排出，将会对环境造成较大的污染，特别 是对于日缺水量达1600万立方米的我国来说，水污染的后果尤其严重，因 此必须对其进行净化处理，以解决日益严重的环境污染问题，同时又可将回 收的油进行再利用。但是，目前处理油污水的方法是使油污水分别通过隔油 系统、气浮系统、生化系统、砂滤系统、活性炭吸附系统依次进行处理，整 个装置需建造各种池子及活性炭吸附塔，涉及的设备多而复杂，设备占地面 积大、建造费用和运行费用都很高，存在着分离精度难以控制、自动化程度 低的缺点。而且经该套设备处理后的水中含油量高达40mg/L，悬浮物也无 法处理。
含油废水存在于众多生产行业，它产生于电厂、机械加工、轧钢、化肥、 玻璃、炼油、油库、铁路、船舶等部门。如果含油废水直接排放，一方面会 严重污染环境，另一方面也浪费了水和油。含油污水面广、量大，在石油开 采、石油炼制、石油化工、油品贮运、油轮事故、轮船航运、车辆清洗、机 械制造、食品加工等过程中均会产生含油污水，油污染作为一种常见的污染， 对环境保护和生态平衡危害极大。
实用新型内容
本实用新型提供一种含油污水真空分离净化机，其目的是解决现有技术 的缺陷，提供一种使用操作方便、设备造价低、占用空间小、效率高的含油 污水真空分离净化机。
本实用新型解决问题的技术方案是：

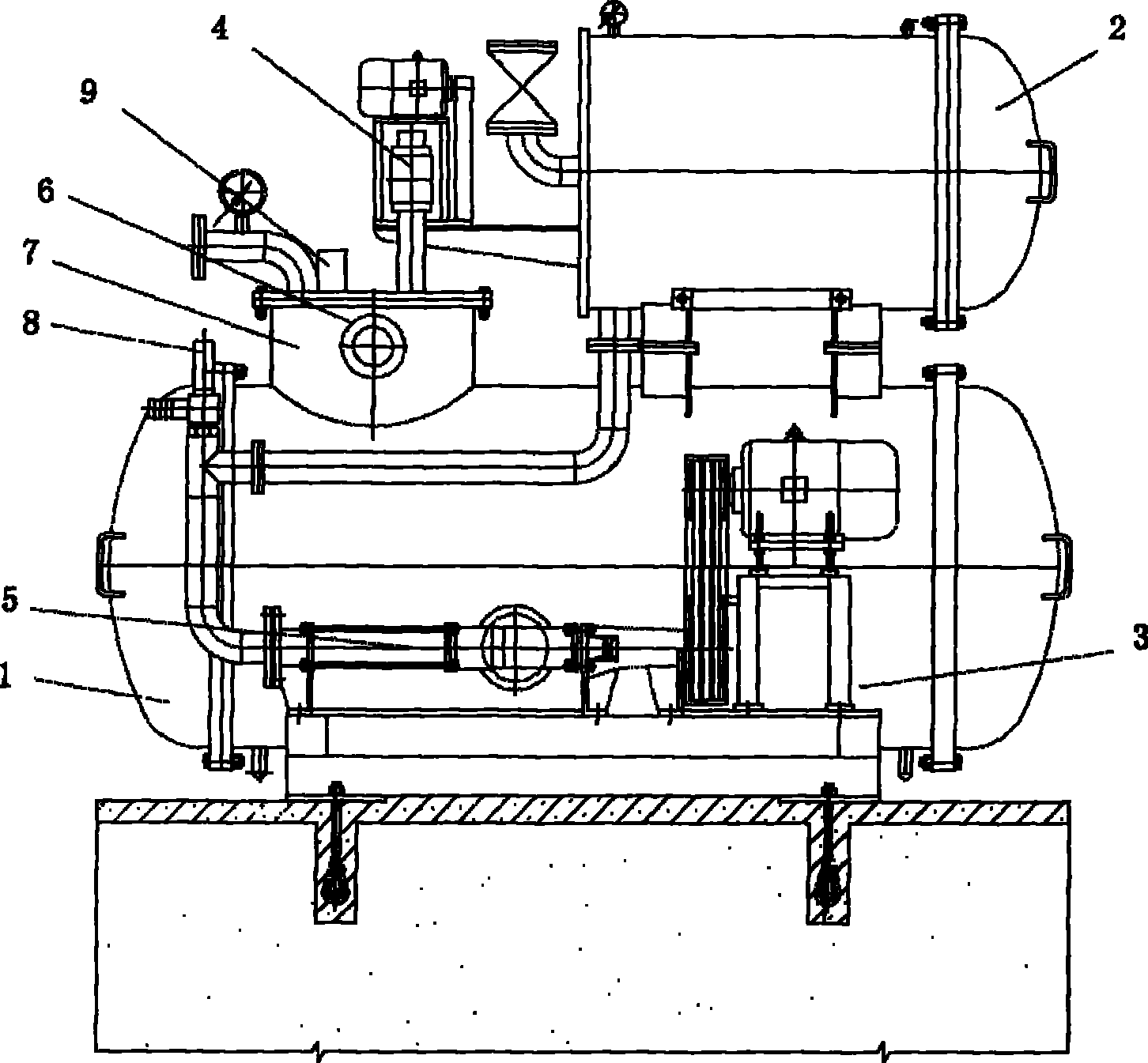

本实用新型提供了一种含油污水真空分离净化机，包括：真空室1、高 分子吸附室2、电气控制箱3、电动柱塞泵4、螺杆泵5和电加热器6;其中， 所述电气控制箱3设置在所述真空室1底部，螺杆泵5与电气控制箱3连接， 电加热器6设置在所述真空室1顶部，电动柱塞泵4与所述电加热器6固定 连接，高分子吸附室2与所述真空室1固定连接。
在一些可选的实施方式中，还包括壳体，该壳体由碳钢材料制成，内壁 涂有耐腐蚀涂层。
在一些可选的实施方式中，所述真空室1中装有波纹形状的环氧夹布玻 璃瓦组装而成的波纹板组。
在一些可选的实施方式中，所述高分子吸附室2中装有用聚丙烯高分子 材料制成的环形圆柱体滤芯。
在一些可选的实施方式中，还包括集油室7，该集油室7与电加热器6 固定连接。
在一些可选的实施方式中，所述的集油室7的顶部设置有油位电极9。
在一些可选的实施方式中，还包括安全压力阀8，该安全压力阀8是弹 簧式安全压力阀，设置在真空室1顶部。
本实用新型的有益之处是：
本实用新型提供的含油污水真空分离净化机，是根据国家有关陆上、港 口、码头、工矿企业防止油污染法规而设计的。排放达标，比现有技术的设 备处理后的水中含油量高达40mg/L大为降低，使排放处理效率大大提高， 经该设备处理后的排放水含油量完全符合国家GB8978标准在陆上、内河、 近海5mg/L的排放标准。本实用新型具有设备造价低、占用空间小、效率 高、结构紧凑、使用可靠、操作方便等特点，解决了悬浮物也无法处理的问 题等问题，可高效率地清除内河、沿海的港口、码头以及石油、化工、运输、 发电等工矿企业的各种含油污水，对环境保护及生态平衡意义重大具有重要 的推动作用，是含油污水处理更新换代的节能环保产品。
