申请日2012.08.03
公开(公告)日2013.01.30
IPC分类号C02F1/36; C02F1/78
摘要

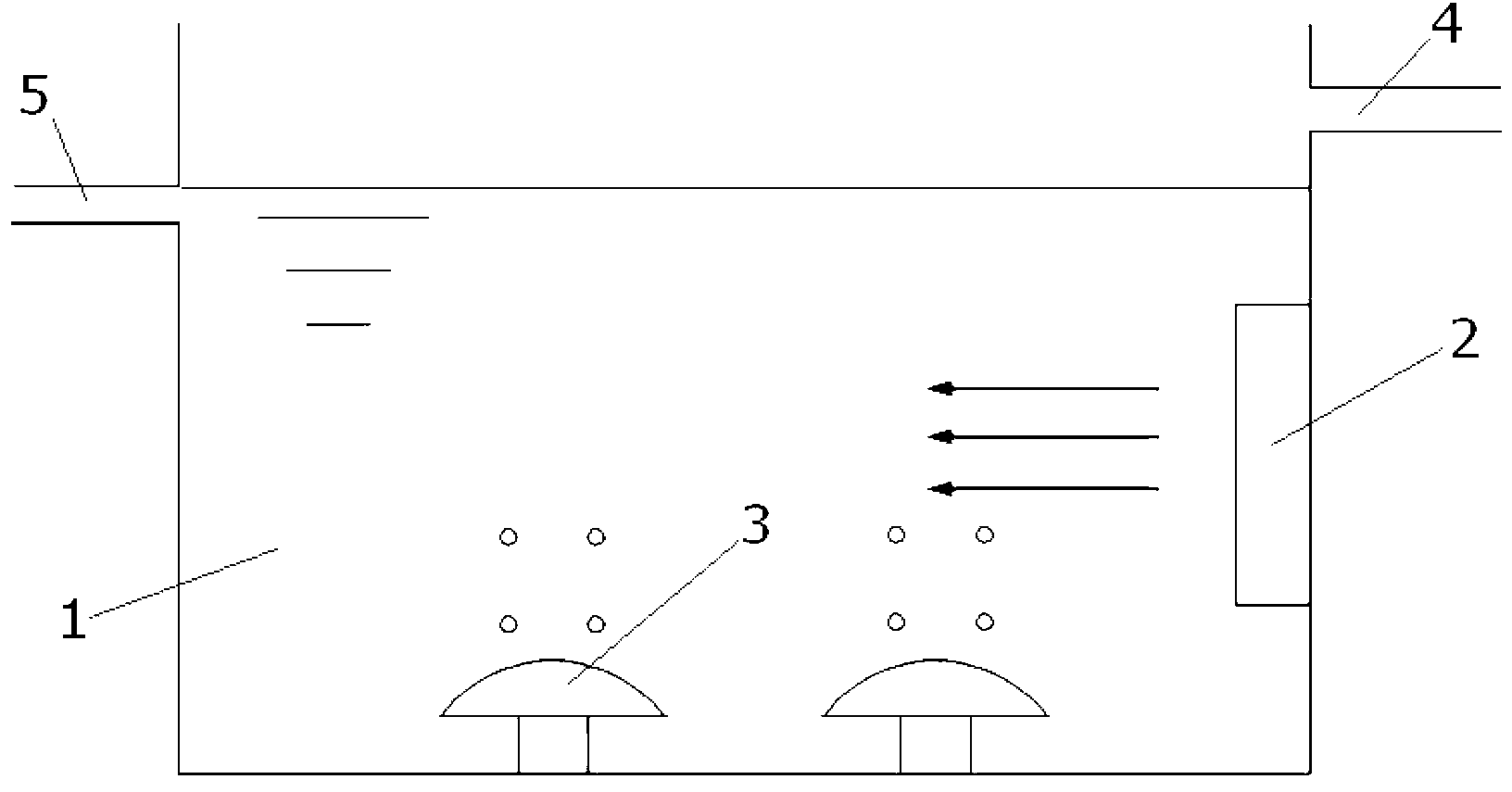

本实用新型公开了一种强氧化废水处理装置，包括废水池(1)，所述的废水池上设有进入口(4)和出水口(5)，所述废水池(1)的底部设有臭氧发生器(3)，所述废水池(1)一侧的内壁上设有超声波发生器(2)。该装置结构形式简单，且对有机污染物的种类基本无要求，因此可以以生化处理后续处理或者深度处理的形式，广泛的应用于各类污水项目中。特别具有是分子小、降解难、毒性大、浓度低等特点的废水，具有显著的效果。臭氧释放量及超声波发生器的功率，也可以根据项目的需要进行一定程度的调整。从而实现高效低能耗的处理，填补了水处理工艺中的盲区。
权利要求书
1.一种强氧化废水处理装置，包括废水池(1)，所述的废水池上设有进 入口(4)和出水口(5)，其特征在于所述废水池(1)的底部设有臭 氧发生器(3)，所述废水池(1)一侧的内壁上设有超声波发生器( 2)。
2.根据权利要求1所述的强氧化废水处理装置，其特征在于所述的臭氧发 生器(3)的数量为至少一个。
3.根据权利要求1所述的强氧化废水处理装置，其特征在于所述的臭氧发 生器(3)的数量为两个，并列设在废水池(1)的底部。
说明书
一种强氧化废水处理装置
技术领域
本实用新型涉及一种强氧化废水处理装置，主要应用于处理难于生化 处理的污水，尤其是含分子量较小，化学性质稳定污染因子的废水。
背景技术
目前，在污水处理工艺中，主要分为物化处理和生化处理两大类。其 中，物化处理通常存在费用较高，易产生二次污染，能耗较高等缺陷 。因此，生化处理以其经济、高效、适应性强等特点被广泛的应用于 各类污水处理项目中，但是存在对某些有机物无法降解、且对微生物 生长环境有一定要求等问题，因此两种方法往往互补应用于污水处理 项目中。
存在问题：现有水处理实践中，经常遇到一类水，COD浓度不高，但含 有一系列分子量较小且无法被微生物降解的溶解性污染因子，近年来 愈来愈受到业内的关注，并成为水处理行业的一个难题。
由于其难于被微生物降解，因此只能采用物化工艺。由于其浓度较低 ，采用蒸馏等物理手段，成本过高，且能效比低。主要污染物均为溶 解性物质，沉淀过滤等方法基本也不适用。而高级氧化法试剂成分较 为复杂，易产生二次污染，且由于该类物质分子量较小，往往很难氧 化。
综上，现迫切需要开发一种针对性强、效率高、经济适用的装置或工 艺来处理此类废水。
实用新型内容
针对背景技术提出的技术问题，本实用新型的目的在于提供一种强氧 化废水处理装置。本装置利用超声波强化臭氧与小分子难降解污染物 的氧化反应效率。从而实现稳定连续的低成本处理的实现。
本实用新型的目的可以通过以下技术方案实现：
一种强氧化废水处理装置，包括废水池，所述的废水池上设有进入口 和出水口，所述废水池的底部设有臭氧发生器，所述废水池一侧的内 壁上设有超声波发生器。
所述的臭氧发生器的数量为至少一个。所述的臭氧发生器的数量优选 为两个，并列设在废水池的底部。
本实用新型设计的强氧化废水处理装置主要通过超声波发生器产生的 高能量超高频率声 波，激发臭氧分子的电荷运动，产生氧化性极强的负氧离子，并在声 波能量的作用下，与污水中的有机污染因子充分接触并氧化，产生二 氧化碳和水，达到污染物降解的目的。该氧化反应的产物仅为二氧化 碳、水及少量氧气，能效比高且不造成二次污染。结构形式简单，且 对有机污染物的种类基本无要求，因此可以以生化处理后续处理或者 深度处理的形式，广泛的应用于各类污水项目中。特别具有是分子小 、降解难、毒性大、浓度低等特点的废水，具有显著的效果。臭氧释 放量及超声波发生器的功率，也可以根据项目的需要进行一定程度的 调整。从而实现高效低能耗的处理，填补了水处理工艺中的盲区。
本实用新型的有益效果：
本实用新型设计的强氧化废水处理装置以一种代价不大的方式，提供 一种处理此类废水的综合性解决方案。利用超声波强化臭氧与小分子 难降解污染物的氧化反应效率。从而实现稳定连续的低成本处理的实 现。
