申请日2012.08.03
公开(公告)日2013.02.06
IPC分类号C02F9/08; C02F1/44; C02F1/32
摘要
本实用新型公开了一种无废水直饮水净水设备，组成包括：粗过滤系统、组合膜过滤系统、后置处理系统、净水箱，其还具有回水系统，粗过滤系统的出水口连接回水系统，组合膜过滤系统的浓水出水口连接回水系统。该回水系统的设置既全面回收了组合膜过滤系统的“废水”，又有效的利用了经过处理的“废水”;充分提高净水系统产水率，同时达到有效节约用水的目的，而且再度处理经过处理的“废水”能有效保护处理滤芯，延长滤芯的使用寿命;充分利用回水箱的储水功能，为粗过滤系统、组合膜过滤系统和回水系统的反冲洗任务提供优质水源;可自动化运行，操作简便，使用方便灵活，有效利用原有条件，易于改造和安装，无需增加新设备，经济可行。
权利要求书
1.无废水直饮水净水设备，组成包括：粗过滤系统、组合膜过滤系统、后置处理系统、净水箱，其特征在于：还具有回水系统，所述粗过滤系统的出水口连接回水系统，所述组合膜过滤系统的浓水出水口连接回水系统。
2.根据权利要求1所述无废水直饮水净水设备，其特征在于：所述回水系统具有回水箱、自动控制装置，粗过滤系统的出水口与回水箱的第一进水口连接，组合膜过滤系统的浓水出水口与回水箱的第二进水口连接，所述自动控制装置包括：PLC编程控制器、与PLC编程控制器连接的分别安装于回水箱、净水箱上第一水位传感器、第二水位传感器、以及位于组合膜过滤系统浓水出水口端的压力感应器，受控于所述PLC编程控制器的第一电动调节阀、第二电动调节阀、增压泵，所述第一电动调节阀安装于活性炭过滤器的出水口端，所述第二电动调节阀安装于组合膜过滤系统浓水出水口侧，增压泵安装于组合膜过滤系统的进水口端管路上。
3.根据权利要求2所述无废水直饮水净水设备，其特征在于：还具有粗过滤系统反冲洗装置，以及组合膜过滤系统反冲洗装置，所述粗过滤系统反冲洗装置通过第一反冲洗泵将粗过滤系统的出水口与回水箱连接;所述组合膜过滤系统反冲洗装置通过第二反冲洗泵将组合膜过滤系统的浓水出水口与回水箱连接。
4.根据权利要求3所述无废水直饮水净水设备，其特征在于：所述粗过滤系统由依次连接的石英砂过滤器、活性炭过滤器构成。
5.根据权利要求4所述无废水直饮水净水设备，其特征在于：所述组合膜过滤系统由依次连接的第一PP棉过滤器、纳滤组合膜过滤器构成。
6.根据权利要求5所述无废水直饮水净水设备，其特征在于：所述后置处理系统由依次连接的矿化器、第二PP棉过滤器、紫外杀菌器构成。
7.根据权利要求2所述无废水直饮水净水设备，其特征在于：所述回水箱顶部标高低于后置处理系统。
说明书
无废水直饮水净水设备
技术领域
本实用新型涉及一种直饮水净水系统，特别是一种无废水直饮水净水设备，具有回水系统的直饮水净水系统。
背景技术
目前，直饮水净水系统一般都没有设置回水系统，所以无论何时，直饮水净水系统所包含的组合膜系统都有产水率问题。因此产出的直饮水和经过粗过滤系统的水量存在一定的差额，这部分差额的水就被当做“废水”给直接排放了。这样的生产方式不仅浪费了大量的水，而且系统的产水效率低下，对整体净水系统起到了明显的限制作用。
实用新型内容
本实用新型要解决技术问题是：针对现有技术的上述缺陷，提供一种无废水直饮水净水设备。

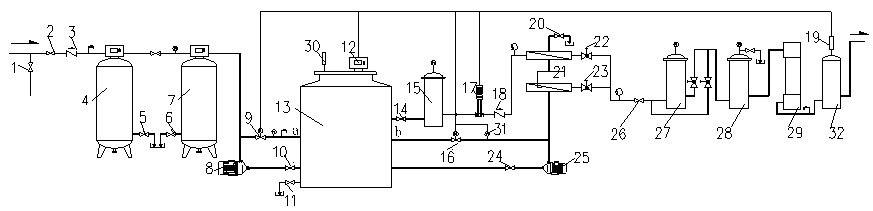

为了解决以上技术问题，本实用新型的无废水直饮水净水设备，组成包括：粗过滤系统、组合膜过滤系统、后置处理系统、净水箱，其特征在于：还具有回水系统，所述粗过滤系统的出水口连接回水系统，所述组合膜过滤系统的浓水出水口连接回水系统。
进一步的，本实用新型无废水直饮水净水设备中，所述回水系统具有回水箱、自动控制装置，粗过滤系统的出水口与回水箱的第一进水口连接，组合膜过滤系统的浓水出水口与回水箱的第二进水口连接，所述自动控制装置包括：PLC编程控制器、与PLC编程控制器连接的分别安装于回水箱、净水箱上第一水位传感器、第二水位传感器、以及位于组合膜过滤系统浓水出水口端的压力感应器，受控于所述PLC编程控制器的第一电动调节阀、第二电动调节阀、增压泵，所述第一电动调节阀安装于活性炭过滤器的出水口端，所述第二电动调节阀安装于组合膜过滤系统浓水出水口侧，增压泵安装于组合膜过滤系统的进水口端管路上。
本实用新型无废水直饮水净水系统的组合膜过滤系统处理产生的浓水通过管路进入回水系统回水箱，进行再次利用，不浪费水资源，并且浓水水质要好于粗过滤系统的出水，因此将其再次利用有效的保护组合膜过滤系统，延长其使用寿命。
进一步的，回水箱顶部标高低于后置处理系统，利用自然压头控制水流方向，减少能耗。当压力感应器感应到来自组合膜过滤系统的浓水压力时，切断粗过滤系统补水，使得处理过的浓水(“废水”)优先进入回水系统回水箱。
进一步的，本实用新型无废水直饮水净水设备还具有粗过滤系统反冲洗装置，以及组合膜过滤系统反冲洗装置，所述粗过滤系统反冲洗装置通过第一反冲洗泵将粗过滤系统的出水口与回水箱连接;所述组合膜过滤系统反冲洗装置通过第二反冲洗泵将组合膜过滤系统的浓水出水口与回水箱连接。所述反冲洗装置承担了粗过滤系统、组合膜过滤系统以及回水系统的反冲洗任务。
更进一步的，所述粗过滤系统由依次连接的石英砂过滤器、活性炭过滤器构成。
更进一步的，所述组合膜过滤系统由依次连接的第一PP棉过滤器、纳滤组合膜过滤器构成。
再进一步的，所述后置处理系统由依次连接的矿化器、第二PP棉过滤器、紫外杀菌器构成。
本设备中，粗过滤系统包括石英砂、碳滤器，主要功效是去除悬浮物，降低浊度;除臭、色、氯，部分有机物和重金属。回水系统包括回水箱，自动控制系统、反冲洗系统、回水管道和相关阀件，其主要功效是回收组合膜过滤系统产出的 “废水”(浓水)，并承担粗过滤系统、回水系统、组合膜过滤系统的反冲洗任务。组合膜过滤系统主要指的是纳滤组合膜，其主要功效是截留病毒、小分子有机物、细菌等有害物质的同时，保留钙、镁、钾、硒等对人体有益的微量元素。后置处理系统包括紫外线杀菌和PH调节装置，其功效是进行净水杀菌、保鲜处理和改善饮用水口感。回水系统设置于粗过滤系统之后，并且连接着组合膜过滤系统的“废水”排水口。回水系统配置有自动控制系统，保证粗过滤系统和回水箱的联动和调节。回水箱顶部标高应低于组合膜过滤系统的“废水”排水口，以利用自然水压进入回水箱，减少能耗。反冲洗系统充分利用回水箱的储水功能，承担了粗过滤系统、回水系统、组合膜过滤系统进行反冲洗任务。回水系统的设置既全面回收了组合膜过滤系统的“废水”，又有效的利用了经过处理的“废水”。因此既能充分提高净水系统产水率，同时达到有效节约用水的目的，而且再度处理经过处理的“废水”能有效保护组合膜系统和后置系统的处理滤芯，延长滤芯的使用寿命。
本实用新型与现有技术相比有如下优点和有益效果：1.回水系统的设置既全面回收了组合膜过滤系统的“废水”，又有效的利用了经过处理的“废水”。2.充分提高净水系统产水率，同时达到有效节约用水的目的，而且再度处理经过处理的“废水”能有效保护处理滤芯，延长滤芯的使用寿命。3.充分利用回水箱的储水功能，为粗过滤系统、组合膜过滤系统和回水系统的反冲洗任务提供优质水源。4.可自动化运行，操作简便，使用方便灵活，有效利用原有条件，易于改造和安装，无需增加新设备，经济可行。
