申请日2012.08.03
公开(公告)日2013.03.27
IPC分类号C02F1/40
摘要
本实用新型涉及一种增塑剂DOP生产线用中和水废水处理装置，包括废水排放总管和隔油池，所述废水排放总管连接中和分离罐和水洗分离罐，其特征在于：所述废水排放总管与隔油池之间设有换热器，所述废水排放总管连接换热器的进水口，换热器的出口安装与隔油池对应的排水管，所述换热器的上设有循环冷媒进口、冷媒出口以及排污口，换热器内设有热交换管。采用上述结构解决了现场气味大的问题，改善了工作环境、减少了污染，而且有利于促进废水在隔油池内的隔油效果，进一步降低了废水的排放标准，提高废水中油相的回收率;另外本实用新型还具有安装维护方便、安全可靠等优点。
权利要求书
1.一种增塑剂DOP生产线用中和水废水处理装置，包括废水排放总管和隔油池， 所述废水排放总管连接中和分离罐和水洗分离罐，其特征在于：所述废水排放总管与隔 油池之间设有换热器，所述废水排放总管连接换热器的进水口，换热器的出口安装与隔 油池对应的排水管，所述换热器的上设有循环冷媒进口、冷媒出口以及排污口，换热器 内设有热交换管。
2.根据权利要求1所述的增塑剂DOP生产线用中和水废水处理装置，其特征在于： 所述换热器内通过定距管和拉杆固定安装有数个折流板。
3.根据权利要求1或2所述的增塑剂DOP生产线用中和水废水处理装置，其特征 在于：所述排水管延伸至隔油池的液面以下，并且高于隔油池内的隔油挡板。
说明书
一种增塑剂DOP生产线用中和水废水处理装置
技术领域
本实用新型属于增塑剂DOP生产线废水处理技术领域，特别是涉及一种增塑剂DOP 生产线用中和水废水处理装置。
背景技术
在增塑剂DOP生产线中和水洗岗位，粗酯与NaOH溶液进行混合，粗酯的中单酯酸 被碱中和成单酯酸钠，催化剂水解成TiO2的水合物。中和后的物料在中和分离罐进行分 离，油相进入水洗釜洗涤后在水洗分离罐进行分离。中和分离罐和水洗分离罐的水相在 下料管道中汇合后直接排放至隔油池，然后再隔油池内进行隔油。隔油后的废水经泵输 送至污水厂进行处理。由于进入隔油池的废水温度较高，约90℃，易挥发，造成隔油池 上方笼罩有挥发性雾气，造成现场的气味较大，污染周围空气质量，而且参杂在废水中 油也不易隔离，容易导致废水排放指标偏高。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、使用方便、改 善工作环境，减少现场挥发性气味，提高工隔油效率的增塑剂DOP生产线用中和水废水 处理装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

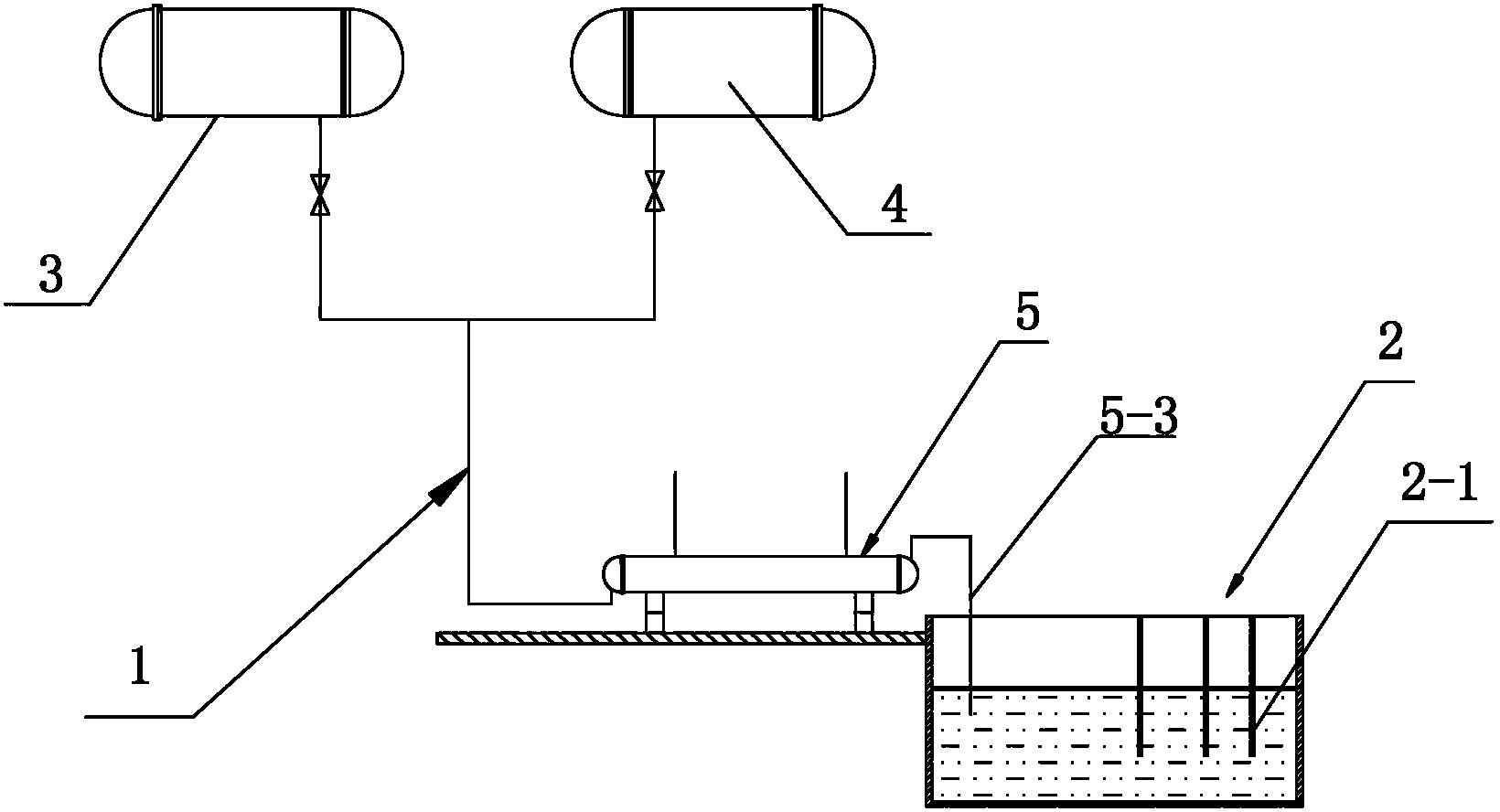

一种增塑剂DOP生产线用中和水废水处理装置，包括废水排放总管和隔油池，所述 废水排放总管连接中和分离罐和水洗分离罐，其特征在于：所述废水排放总管与隔油池 之间设有换热器，所述废水排放总管连接换热器的进水口，换热器的出口安装与隔油池 对应的排水管，所述换热器的上设有循环冷媒进口、冷媒出口以及排污口，换热器内设 有热交换管。
本实用新型还可以采用如下技术措施：
所述换热器内通过定距管和拉杆固定安装有数个折流板。
所述排水管延伸至隔油池的液面以下，并且高于隔油池内的隔油挡板。
本实用新型具有的优点和积极效果是：由于本实用新型采用上述技术方案，在废水 排放总管与隔油池之间设有换热器，通过换热器降低废水温度的问题，从而解决了现场 气味大的问题，改善了工作环境、减少了污染，而且有利于促进废水在隔油池内的隔油 效果，进一步降低了废水的排放标准，提高废水中油相的回收率;另外本实用新型还具 有安装维护方便、安全可靠等优点。
