申请日2012.08.03
公开(公告)日2013.03.06
IPC分类号C02F11/12; C02F11/02; B01D53/84; C02F9/14; C02F11/04
摘要
本发明涉及利用浓缩培养污泥的污水及有机性废水的无恶臭化处理系统，更详细地说，该系统对利用污水处理场等地产生的废污泥培养优于除恶臭的微生物来讲，借浓缩机减少污泥的体积后提供给培养槽，使减少培养槽的负荷，由此可减小培养槽之后的各处理设备以及整个处理设备容量，并且不仅对污水厂里的生污泥、浓缩及消化污泥，且对粪尿或畜产有关处理设施等产生高浓度恶臭地点供给该微生物，可根本上低减恶臭而无恶臭化。本发明的特征是包含前处理手段、生化性高级处理手段、后处理手段，生化性高级处理手段包含生物反应槽、第一浓缩机、培养槽，依据第一浓缩机产生的浓缩污泥，在所述培养槽培养，以浓缩培养污泥的形态供给。
权利要求书
1.一种利用浓缩培养污泥将污水及有机性废水无恶臭化的处理系统，其特征是 包含前处理手段、生化性高级处理手段、后处理手段，其中
所述生化性高级处理手段包含生物反应槽、第1浓缩机和培养槽，
依据所述第1浓缩机产生的浓缩污泥，在所述培养槽培养，以浓缩培养污泥的形 态供给。
2.根据权利要求1所述的利用浓缩培养污泥将污水及有机性废水无恶臭化的处 理系统，其特征是在所述生化性高级处理手段，把浓缩培养污泥供给生物反应槽。
3.根据权利要求1所述的利用浓缩培养污泥将污水及有机性废水无恶臭化的处 理系统，其特征是
所述前处理手段包含一次沉淀池，
所述生化性高级处理手段中浓缩培养污泥与所述一次沉淀池排出的污泥混合。
4.根据权利要求1至3中任一项所述的利用浓缩培养污泥将污水及有机性废水 无恶臭化的处理系统，其特征是所述后处理手段具有脱水饼的制造手段。
说明书
利用浓缩培养污泥将污水及有机性废水无恶臭化的处理系统
技术领域
本发明涉及利用浓缩培养污泥的污水及有机性废水的无恶臭化处理系统，更详细 地说，本发明涉及为了有效地处理污水污泥类的污水、有机性废水(牲畜废水，粪尿) 及粪尿畜产处理工艺所产生的高浓度恶臭，对利用污水处理场等地产生的废污泥(剩 余污泥)培养优于除恶臭的微生物来讲，借浓缩机减少污泥的体积后提供给培养槽， 使减少培养槽的负荷，由此可以减小培养槽之后的各处理设备以及整个处理设备的容 量，并且因浓缩培养污泥本身与单纯的剩余污泥或浓缩污泥相比，其具有的微生物个 体数及分解恶臭的微生物个体数较多，所以不仅对污水厂里产生严重恶臭的生污泥、 浓缩及消化污泥，且对粪尿或畜产有关处理设施等产生高浓度恶臭地点供给该微生 物，可使从根本上低减恶臭而达到无恶臭化的污水及有机性废水处理系统。
背景技术
现在污水及有机性废水(畜产废水，粪尿等)处理物(污泥，脱水饼)的大约68%投 入海水。
但是为伦敦协议的‘96议定书的生效(2006.03.24)作准备，海洋水产部对海洋排出 基准正大幅度加强，实质上从2011年2月起禁止投入海洋。
由于公共污水处理设施的新设及增设等，展望2011年底(460个所)污水污泥一天 的产生量将达到约10,259吨的情况下，以土壤改良剂或水泥材料再利用的方案、或 者是固化处理或焚化处理时产生恶臭成大问题，以及处理上的严重制约，对污水及有 机性废水处理过程中制造污泥饼而言，急迫需要一种完全消除恶臭的方案。
对此，本发明的申请人曾经在注册专利第10-1045028号(注册日2011年6月22 日)提出[没有恶臭的污废水污泥饼制造装置]。
上述注册专利提供制造污泥饼的制造装置，对在污、废水处理设施中产生的生污 泥，消化污泥，剩余污泥，废污泥等各种污泥可做完全消化处理成自然土的状态，这 种污泥饼不仅在掩埋场附近做固化处理活用为覆土材，且在农村地区做堆肥处理、在 富裕地方自治区内的生活废弃物焚烧场里做混合焚化处理或水泥材料化处理等可使 达到完美的再利用，最终调查脱水饼的恶臭程度，根据搬入掩埋场等的污水污泥及有 机性废水污泥饼的恶臭程度提出搬入基准，诱导减低污泥饼的恶臭，由此可期待改善 周边设施环境的效果，并提出一种在污水处理场可大幅度减少脱水饼臭味的技术。
然而所述注册专利，通过缩小所需设施面积或增加单位微生物个数以改善处理效 率等相关方面还有改善的余地。
发明内容
发明需要解决的技术课题
本发明是为了解决所述问题研发而成，其一目的是为了有效地处理污水污泥类的 污水、有机性废水(牲畜废水，粪尿)及粪尿畜产处理工艺所产生的高浓度恶臭，对利 用污水处理场等地产生的废污泥(剩余污泥)培养优于除恶臭的微生物来讲，借浓缩机 减少污泥的体积后提供给培养槽，使减少培养槽的负荷，由此可以减小培养槽之后的 各处理设备以及整个处理设备的容量，并且因浓缩培养污泥本身与单纯的剩余污泥或 浓缩污泥相比，其具有的微生物个体数及分解恶臭的微生物个体数较多，所以不仅对 污水处理场里产生严重恶臭的生污泥、浓缩及消化污泥，且对粪尿或畜产有关处理设 施等产生高浓度恶臭地点供给该微生物，可使从根本上低减恶臭而达到无恶臭化。
同时本发明另一个目的是浓缩培养污泥经脱水作用制造成饼形态使其安定化，并 且浓缩培养污泥经腐蚀化在运输、搬运浓缩培养污泥时，储存过程中可低减恶臭的产 生，因此可防止由浓缩培养污泥引起的二次污染。
另外，现有污泥的处理，对干燥、焚化、掩埋、或覆土剂等的活用而言，虽然依 据相关规定对污泥饼的禁止海洋排出、掩埋场的环境、掩埋场居民的反对等都成为污 泥处理的问题，但本发明的另一个目的是不用担心浓缩培养污泥饼的臭味、或由其产 生恶臭，旨在处理污泥时提出各种处理方法及活用方案。
解决课题的技术方案

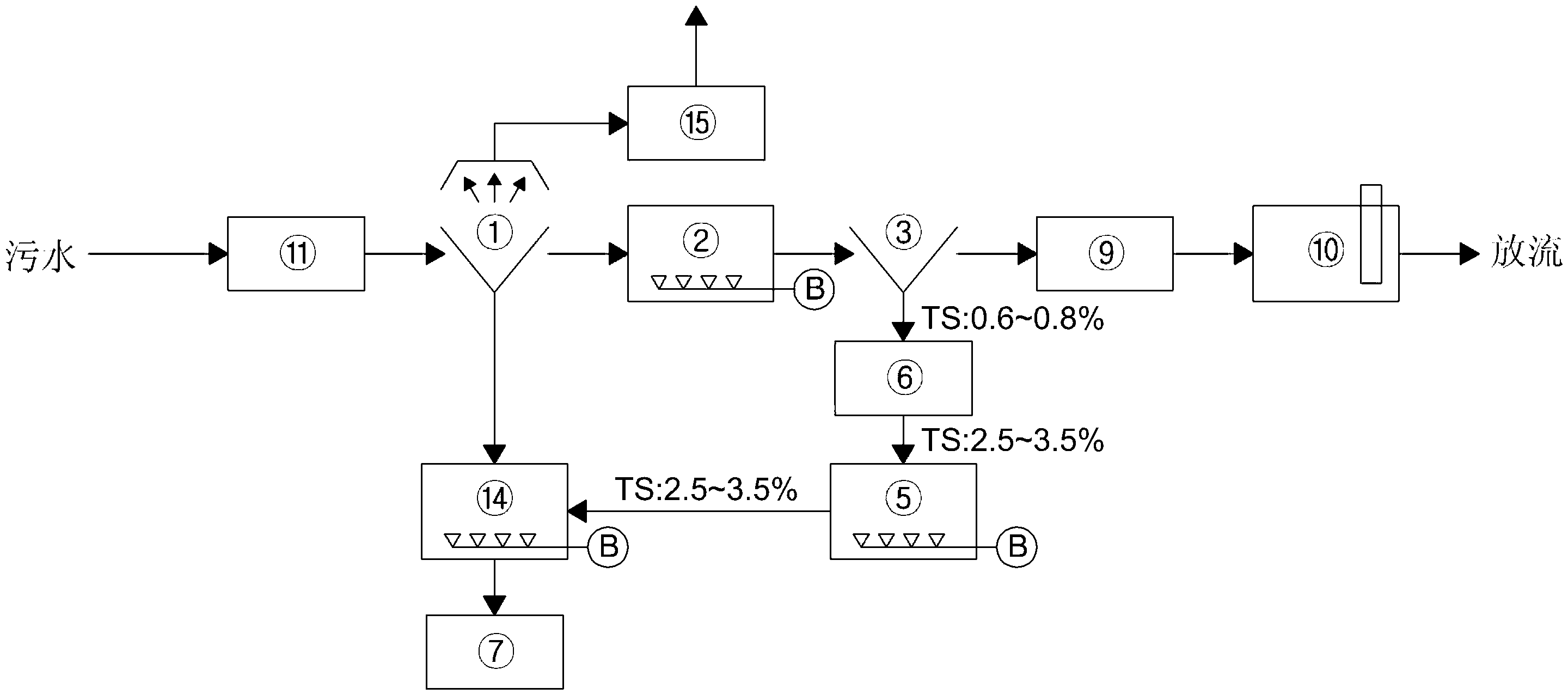

根据本发明的利用浓缩培养污泥将污水及有机性废水无恶臭化的处理系统，其特 征是包含前处理手段、生化性高级处理手段、后处理手段，其中所述生化性高级处理 手段包含生物反应槽、第一浓缩机、培养槽，依据所述第一浓缩机产生的浓缩污泥， 在所述培养槽培养，以浓缩培养污泥的形态供给。
根据本发明的所述生化性高级处理手段，其特征是浓缩培养污泥供给生物反应 槽。
根据本发明的上述前处理手段，其特征是包含一次沉淀池，所述生化性高级处理 手段中浓缩培养污泥与所述一次沉淀池排出的污泥混合。
根据本发明的所述后处理手段，其特征是具有脱水饼的制造手段。
有益效果
根据本发明的利用浓缩培养污泥将污水及有机性废水无恶臭化的处理系统是为 了有效地处理污水污泥类的污水、有机性废水(牲畜废水，粪尿)及粪尿畜产处理工艺 所产生的高浓度恶臭，对利用污水处理场等地产生的废污泥(剩余污泥)培养优于除恶 臭的微生物来讲，借浓缩机减少污泥的体积后提供给培养槽，使减少培养槽的负荷， 由此可以减小培养槽之后的各处理设备以及整个处理设备的容量。
另外本发明的浓缩培养污泥本身与单纯的剩余污泥或浓缩污泥相比，其具有的微 生物个体数及分解恶臭的微生物个体数较多，所以不仅对污水厂里产生严重恶臭的生 污泥、浓缩及消化污泥，且对粪尿或畜产有关处理设施等产生高浓度恶臭地点供给该 微生物，可使从根本上低减恶臭而达到无恶臭化。
同时本发明的浓缩培养污泥经脱水作用制造成饼形态使其安定化，并且浓缩培养 污泥经腐蚀化在运输、搬运浓缩培养污泥时，储存过程中可低减恶臭的产生，因此可 防止由浓缩培养污泥引起的二次污染。
另外，现有污泥的处理，对干燥、焚化、掩埋、或覆土剂等的活用而言，虽然依 据相关规定对污泥饼的禁止海洋排出、掩埋场的环境、掩埋场居民的反对等都成为污 泥处理的问题，但本发明的浓缩培养污泥饼不用担心有臭味、或由其产生恶臭，并有 望在处理污泥时可提出各种处理方法及活用方案。
