申请日2012.08.03
公开(公告)日2013.02.27
IPC分类号C02F1/58; C02F3/30
摘要
一种蚌壳填料生物滤池污水除磷装置，它涉及污水处理领域。它包含缺氧池和好氧池;缺氧池与好氧池之间用水管连接。缺氧池包含池体、蚌壳生物滤池填料、布水管、布气管、排泥口、排气口和承托板。承托板位于池体内部的下端，蚌壳生物滤池填料位于承托板上，排泥口位于承托板下方，排气口位于池体的一侧。好氧池与缺氧池的结构相同。它具有除磷效果好，运行费用低，管理方便等特点，同时也实现了废弃蚌壳再利用，节省填料资源。
权利要求书
1.一种蚌壳填料生物滤池污水除磷装置，其特征在于它包含缺 氧池(1)和好氧池(2);缺氧池(1)与好氧池(2)之间用水管(3)连接。
2.根据权利要求1所述的一种蚌壳填料生物滤池污水除磷装置， 其特征在于所述的缺氧池(1)包含池体(1-1)、蚌壳生物滤池填料 (1-2)、布水管(1-3)、布气管(1-4)、排泥口(1-5)、排气口(1-6)和 承托板(1-7);承托板(1-7)位于池体(1-1)内部的下端，蚌壳生物滤 池填料(1-2)位于承托板(1-7)上，排泥口(1-5)位于承托板(1-7)下 方，排气口(1-6)位于池体(1-1)的一侧。
3.根据权利要求1所述的一种蚌壳填料生物滤池污水除磷装置， 其特征在于所述的好氧池(2)包含池体(2-1)、蚌壳生物滤池填料 (2-2)、布水管(2-3)、布气管(2-4)、排泥口(2-5)、排气口(2-6)和 承托板(2-7);承托板(2-7)位于池体(2-1)内部的下端，蚌壳生物滤 池填料(2-2)位于承托板(2-7)上，排泥口(2-5)位于承托板(2-7)下 方，排气口(2-6)位于池体(2-1)的一侧。
说明书
一种蚌壳填料生物滤池污水除磷装置
技术领域：
本实用新型涉及污水处理领域，具体涉及一种蚌壳填料生物滤池 污水除磷装置。
背景技术：
随着环境保护工作的工作力度加大，我国各类污水处理量也都在 增加。并且，近年来，我国政府对污水中磷酸盐的排放制定了更加严 格的标准，以遏制水体富营养化污染。目前大多数城市污水处理系统 中所采用脱氮除磷工艺，存在运行成本高、工艺复杂等问题，因此开 发新的除磷设备是急需的。同时，所需填料的量也越来越多。
实用新型内容：
本实用新型的目的是提供一种蚌壳填料生物滤池污水除磷装置， 它具有除磷效果好，运行费用低，管理方便等特点，同时也实现 了废弃蚌壳再利用，节省填料资源。

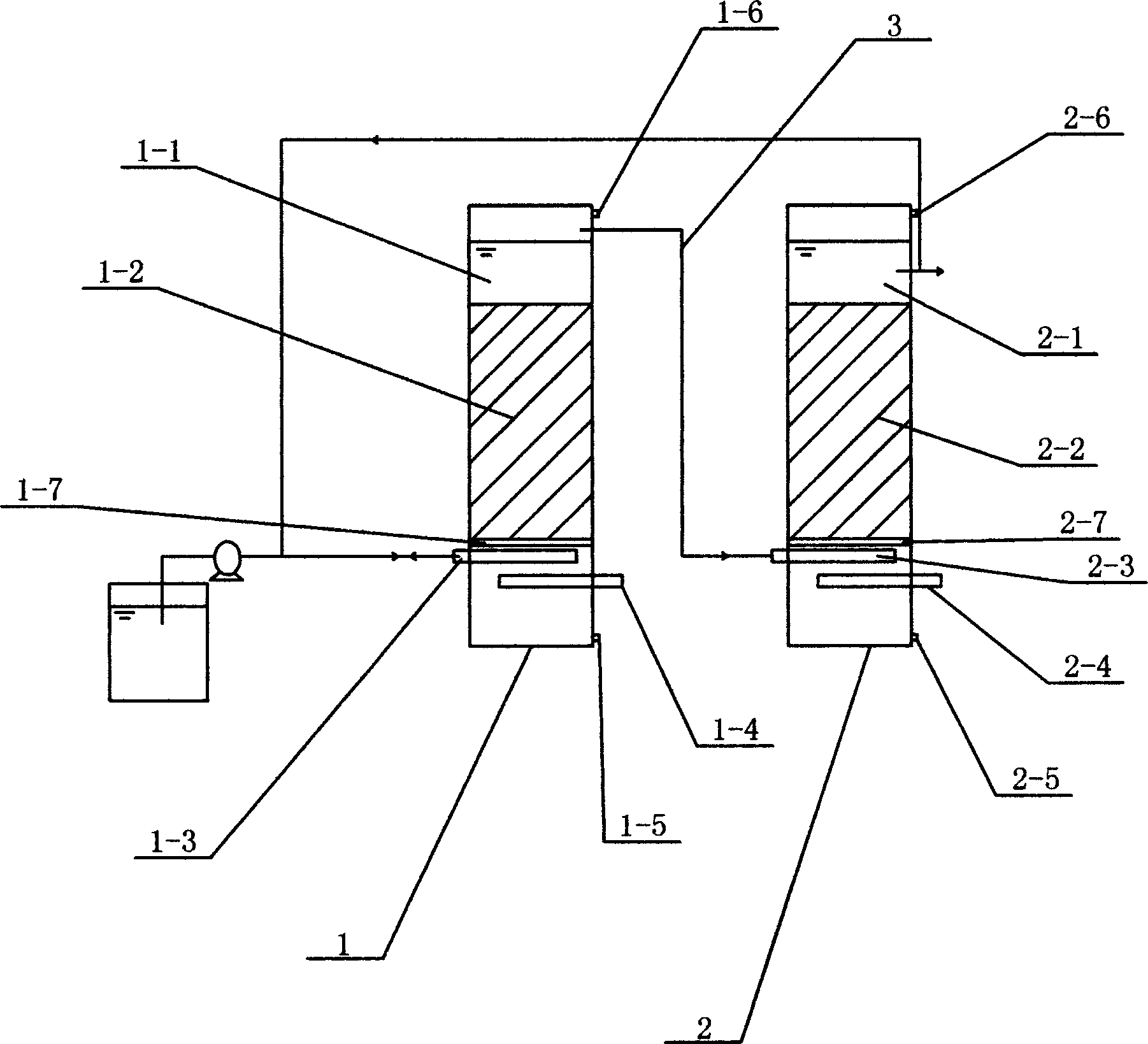

为了解决背景技术所存在的问题，本实用新型是采用以下技术方 案：它包含缺氧池1和好氧池2;缺氧池1与好氧池2之间用水管3 连接。
所述的缺氧池1包含池体1-1、蚌壳生物滤池填料1-2、布水管 1-3、布气管1-4、排泥口1-5、排气口1-6和承托板1-7。承托板1-7 位于池体1-1内部的下端，蚌壳生物滤池填料1-2位于承托板1-7上， 排泥口1-5位于承托板1-7下方，排气口1-6位于池体1-1的一侧。
所述的好氧池2包含池体2-1、蚌壳生物滤池填料2-2、布水管 2-3、布气管2-4、排泥口2-5、排气口2-6和承托板2-7。承托板2-7 位于池体2-1内部的下端，蚌壳生物滤池填料2-2位于承托板2-7上， 排泥口2-5位于承托板2-7下方，排气口2-6位于池体2-1的一侧。
所述的缺氧池1与好氧池2的结构相同。
所述的缺氧池1中的布气管用于气体反冲洗，好氧池2中的布气 管用于用于持续增氧。
本实用新型针对缺氧、好氧生物滤池除磷工艺，采用海产废弃蚌 壳填料作为生物滤池的填料，一方面，利用蚌壳不规则的表面作为生 物滤池的载体，另一方面利用蚌壳在缺氧酸化过程中，不断溶出的钙 离子，通过化学沉淀除磷。
本实用新型利用海产废弃蚌壳作为缺氧和好氧池的填料，优 化组合设计条件，进而实现高效除磷。它具有除磷效果好，运行 费用低，管理方便等特点。同时也实现了废弃蚌壳再利用，节省 填料资源。
