申请日2011.11.22
公开(公告)日2012.07.11
IPC分类号G01N21/31
摘要

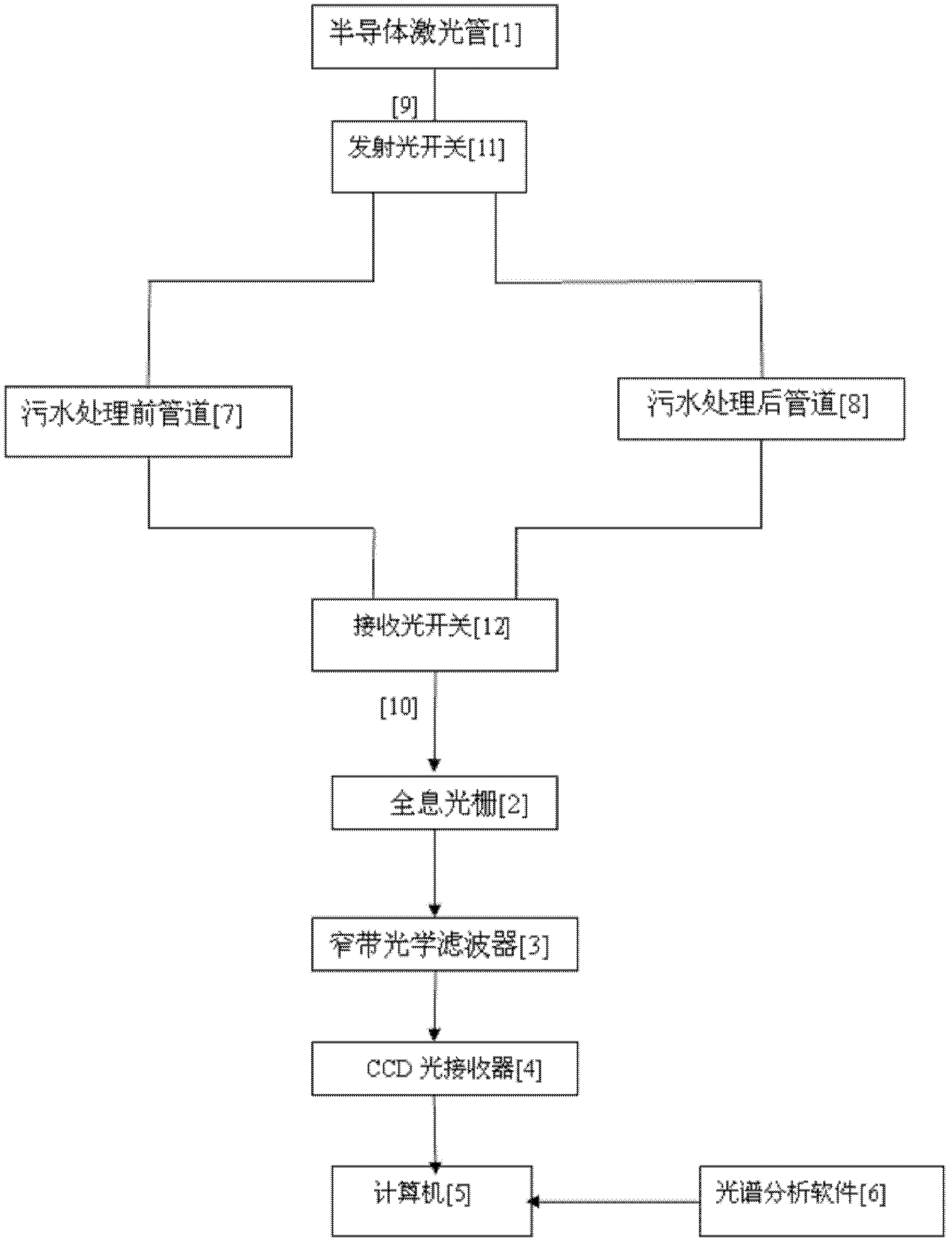

一种对污水处理质量进行在线监测装置，小型高效率半导体激光管光源由发射光纤连接发射光开关;从发射光开关由两路发射光纤分别连接到污水处理前管道壁上和污水处理后管道上的测试孔，在污水处理前管道壁上测试孔相对面的接受孔上和污水处理后管道逼上测试孔相对面的接受孔上各有接收光纤，接收光纤连接在接收光开关，接收光开关连接在全息光栅一面上，全息光栅另一面连接在上窄带光学滤波器上;窄带光学滤波器连接CCD光电接收器;CCD光电接收器连接在装有光谱分析专用软件计算机上。本装置可以实现对污水处理的在线质量监测，并能实时地反映出处理指标结果。指导在线控制。本装置体积小，成本低，安装方便，维修简单。
权利要求书
1.一种对污水处理质量进行在线监测装置，其特征在于：小型高效率半导体激光管光源由发射光纤连接发射光开关输入端;从发射光开关输出端由两路发射光纤分别连接到污水处理前管道壁上的测试孔上和污水处理后管道壁上的测试孔上，在污水处理前管道壁上的测试孔相对面的接受孔上和污水处理后管道壁上的测试孔相对面的接受孔上各有接收光纤，接收光纤另一端连接在接收光开关输入端上，接收光开关输出端连接在全息光栅一面上，全息光栅另一面连接在上窄带光学滤波器上;窄带光学滤波器连接CCD光电接收器;CCD光电接收器连接在计算机上。
说明书
一种对污水处理质量进行在线监测装置
技术领域：
本发明属于光电子传感领域，具体说涉及一种对污水处理质量进行在线监测装置。
背景技术：
本发明是为了污水处理质量进行在线监测装置，传统的污水处理质量监测，是将采来的样品(有时要经过预处理)放在光谱仪器的样品室内进行测量分析。这些仪器很难到现场(生产线、试验场和自然环境)去工作，主要原因之一是设备庞大笨重。这使得各种光谱技术未能在诸如水处理、石油、化工、高分子、药物、食品、化妆品、半导体等产业部门充分发挥作用。目前这类测量大都是取最终产品或现场中间采样，然后拿到实验室中进行测量分析，取得结果后反馈到生产中去，因而导致如下的局限性：
(1)不及时。生产现场和测量分析异地进行，运送占去大量时间，采样、制备样品又消耗不少时间。结果很难及时指导(控制)生产过程，只能事后间接地起作用，做不到当时当地或在线。
(2)不准确。采样和最终产物不能完全真实地反映生产工艺过程中的实际情况。
(3)不可能。在许多情况下，是不可能或不允许采样的，有时采样将导致流程的改变或产品(样品)的破坏。
本发明为一种对污水处理质量进行在线监测装置，克服上述弊端。
发明内容：
本发明目的上提供一种对污水处理质量进行在线监测装置，实现在线监测对污水处理质量结果指标。
本发明的具体内容是：
一种对污水处理质量进行在线监测装置，其特征在于：小型高效率半导体激光管光源由发射光纤连接发射光开关输入端;从发射光开关输出端由两路发射光纤分别连接到污水处理前管道壁上的测试孔上和污水处理后管道壁上的测试孔上，在污水处理前管道壁上的测试孔相对面的接受孔上和污水处理后管道壁上的测试孔相对面的接受孔上各有接收光纤，接收光纤另一端连接在接收光开关输入端上，接收光开关输出端连接在全息光栅一面上，全息光栅另一面连接在上窄带光学滤波器上;窄带光学滤波器连接CCD光电接收器;CCD光电接收器连接在装有光谱分析专用软件计算机上。
本发明的优点：
污水处理质量进行在线监测装置可以实现对污水处理的在线质量监测，并能实时地反映出处理指标结果，指导在线控制。本装置体积小，成本低，安装方便，维修简单。
