申请日2011.11.21
公开(公告)日2012.08.15
IPC分类号G05B19/042
摘要
本实用新型主要公开了一种污水池的节能控制装置，包括安装在污水池中的浓度传感器和液位传感器、中央处理单元、变频器、排水泵，浓度传感器和液位传感器检测到的浓度信号和液位信号输送到中央处理单元中，中央处理单元的输出端连接变频器，变频器连接控制排水泵的输出功率。本实用新型根据污水实际的检测情况进行调节排水泵的输出功率，从而实现节能省电的目的。
权利要求书
1.一种污水池的节能控制装置，其特征在于：包括安装在污水池中的浓度传感器和液位传感器、中央处理单元、变频器、排水泵，浓度传感器和液位传感器检测到的浓度信号和液位信号输送到中央处理单元中，中央处理单元的输出端连接变频器，变频器连接控制排水泵的输出功率。
2.如权利要求1所述的一种污水池的节能控制装置，其特征在于：所述的浓度传感器安装在污水池中的底部，液位传感器安装在污水池的上部。
说明书
一种污水池的节能控制装置
技术领域
本实用新型涉及节能控制技术领域，特别与一种污水池的节能控制装置有关。
背景技术
现有一些污水池一般是储放污水进行沉淀的装置，污水池中配有一个排水泵，将污水池中的污水累积到一定程度后排出。排水泵的工作状态只有开、关两种状态设计，当累积到一定程度后，采用排水泵排出污水，而这个排水的时刻都是通过人工主观判断，而且每次排水都是全功率开启排水泵，这就造成有些时候不必要的能源消耗。由此本发明人设计出一种污水池的节能控制装置，本案由此产生。
实用新型内容
本实用新型的主要目的是提供一种污水池的节能控制装置，根据污水实际的检测情况进行排水，从而实现节能省电的目的。
为了达到上述目的，本实用新型通过以下技术方案来实现：
一种污水池的节能控制装置，包括安装在污水池中的浓度传感器和液位传感器、中央处理单元、变频器、排水泵，浓度传感器和液位传感器检测到的浓度信号和液位信号输送到中央处理单元中，中央处理单元的输出端连接变频器，变频器连接控制排水泵的输出功率。

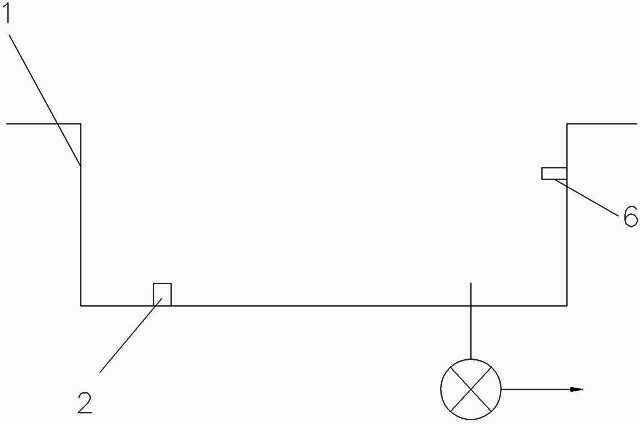

所述的浓度传感器安装在污水池中的底部，液位传感器安装在污水池的上部。
采用上述方案后，本实用新型具有诸多有益效果：
本实用新型中浓度传感器时刻检测污水池中所沉淀的污水浓度，将该浓度信号传递到中央处理单元中，中央处理单元根据该浓度信号得出一个判断结果，产生相应的控制指令，通过输出端连接到变频器上，由变频器控制排水泵的工作状态，由此实现节能的目的。同时，液位传感器中检测池水中的液位信号，排污后水位到达液位信号时即可反馈到中央处理单元中，停止排水泵继续排污。
采用本实用新型的技术方案，一个污水池每个月可以节省50%左右的耗电量，不再采用盲目的主观判断实现排污，控制精确，节能减耗。
