申请日2011.11.21
公开(公告)日2012.07.11
IPC分类号C02F9/04
摘要
本实用新型涉及一种DDNP污水处理成套设备。主要是为解决目前对生产起爆药的污水进行处理的设备大等问题而设计的。它包括集水池，集水池有管道经混合反应槽与斜管沉淀槽相连，斜管沉淀槽有管道与气浮机相连，气浮机经溶气罐与空压机相连，溶气罐有气管与溶气泵相连，气浮机与清水槽相连，清水槽有管道经砂滤罐与吸附罐相连，斜管沉淀槽、吸附罐和砂滤罐的排污口都有管道与污泥池相连，吸附罐有管道经第一精滤器、超滤器、超滤水箱与第二精滤器相连，溶气泵有气管与超滤水箱和第二精滤器之间的管道相连通，第二精滤器有管道经第一高压泵、纳滤器、中间水箱、第二高压泵、反渗透器与纯水箱相连。优点是设备小。
权利要求书

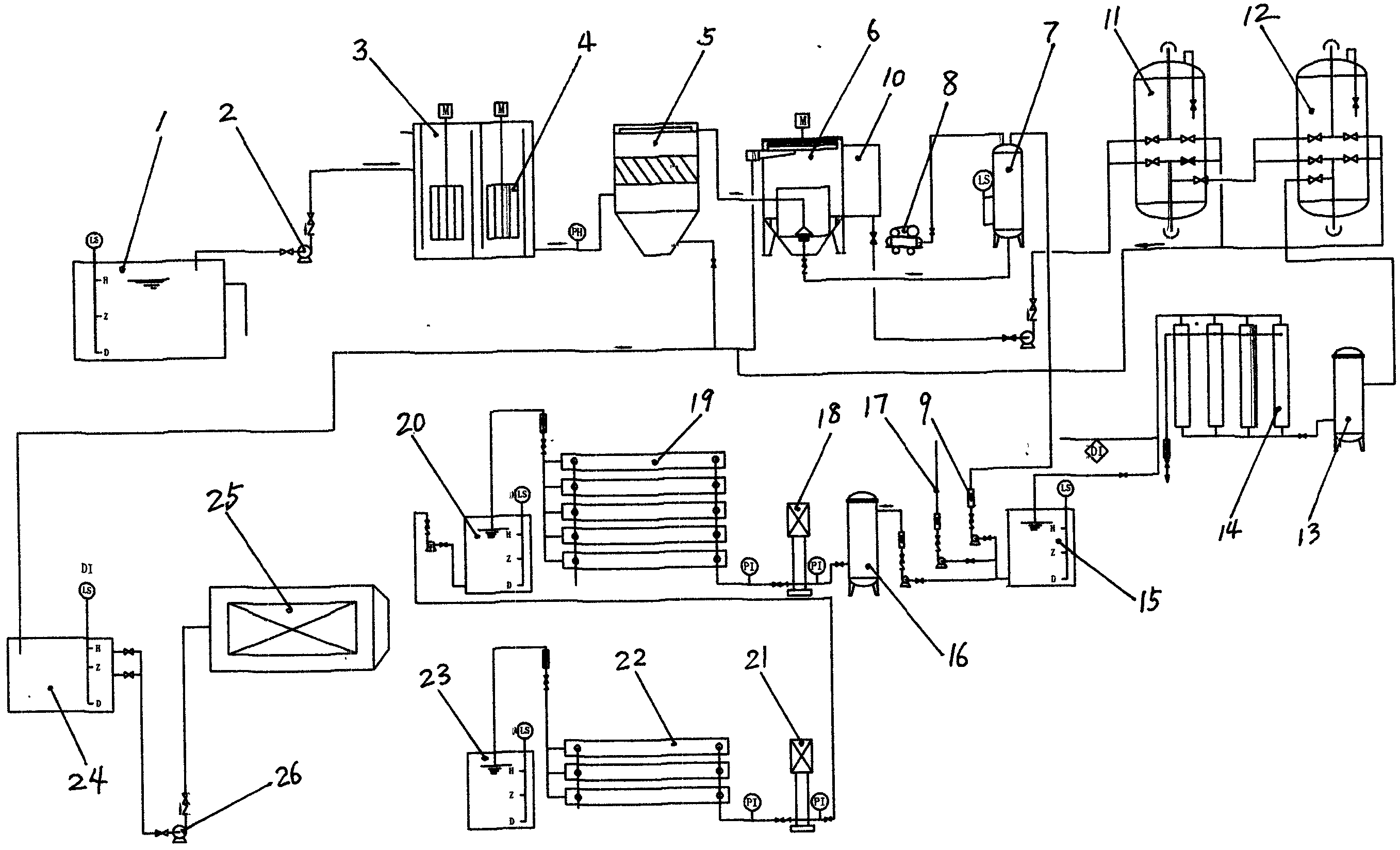

1.DDNP污水处理成套设备，包括集水池(1)，集水池上有溢流口， 其特征是：集水池上有管道与污水泵(2)入口相连，污水泵出口有管道与 混合反应槽(3)入口相连，混合反应槽内有搅拌器(4)，混合反应槽出口 有管道与斜管沉淀槽(5)的入口相连，斜管沉淀槽底部的排污口有管道与 污泥池(24)入口相连，斜管沉淀槽(5)出口有管道与气浮机(6)入口相 连，气浮机底部有气管与溶气罐(7)底部相连，溶气罐顶部有气管与空压 机(8)出气口相连，溶气罐顶部还有气管与溶气泵(9)的入口相连，气浮 机(6)的清水出口与清水槽(10)相连，清水槽出水口有管道与砂滤罐(11) 入口相连，砂滤罐排污口有管道与污泥池(24)相连，砂滤罐出口有管道与 吸附罐(12)入口相连，吸附罐的排污口也有管道与污泥池(24)相连，吸 附罐出口有管道与第一精滤器(13)入口相连，第一精滤器出口有管道与超 滤器(14)入口相连，超滤器出口有管道与超滤水箱(15)进水口相连，超 滤水箱出水口有管道与第二精滤器(16)入口相连，溶气泵(9)出口有气 管与超滤水箱(15)和第二精滤器(16)之间的管道相连通，该气管上有分 支气管(17)，所述的分支气管(17)上有排气阀，超滤水箱(15)和第二 精滤器(16)之间的管道上有水泵，第二精滤器(16)出口有管道与第一高 压泵(18)入口相连，第一高压泵出口有管道与纳滤器(19)入口相连，纳 滤器出口有管道与中间水箱(20)进水口相连，中间水箱出水口有管道与第 二高压泵(21)入口相连，第二高压泵出口有管道与反渗透器(22)入口相 连，反渗透器出口有管道与纯水箱(23)进水口相连。
2.按照权利要求1所述的DDNP污水处理成套设备，其特征是：设带 式压滤机(25)，污泥池与带式压滤机通过管道连接，该管道上设有污泥泵 (26)。
说明书
DDNP污水处理成套设备
技术领域：
本实用新型涉及一种对生产起爆药时产生的污水进行处理的成套设备。
背景技术：
目前，对生产起爆药时产生的污水进行处理的系统设备大，造价高，运行费用高，操作复杂，并且处理污水时有二次污染。
发明内容：
本实用新型所要解决的技术问题是提供一种设备小，造价低，运行费用低，处理污水时无二次污染的DDNP污水处理成套设备。
上述目的是这样实现的：它包括集水池，集水池上有溢流口，集水池上有管道与污水泵入口相连，污水泵出口有管道与混合反应槽入口相连，混合反应槽内有搅拌器，混合反应槽出口有管道与斜管沉淀槽的入口相连，斜管沉淀槽底部的排污口有管道与污泥池入口相连，斜管沉淀槽出口有管道与气浮机入口相连，气浮机底部有气管与溶气罐底部相连，溶气罐顶部有气管与空压机出气口相连，溶气罐顶部还有气管与溶气泵的入口相连，气浮机的清水出口与清水槽相连，清水槽出水口有管道与砂滤罐入口相连，砂滤罐排污口有管道与污泥池相连，砂滤罐出口有管道与吸附罐入口相连，吸附罐的排污口也有管道与污泥池相连，吸附罐出口有管道与第一精滤器入口相连，第一精滤器出口有管道与超滤器入口相连，超滤器出口有管道与超滤水箱进水口相连，超滤水箱出水口有管道与第二精滤器入口相连，溶气泵出口有气管与超滤水箱和第二精滤器之间的管道相连通，该气管上有分支气管，所述的分支气管上有排气阀，超滤水箱和第二精滤器之间的管道上有水泵，第二精滤器出口有管道与第一高压泵入口相连，第一高压泵出口有管道与纳滤器入口相连，纳滤器出口有管道与中间水箱进水口相连，中间水箱出水口有管道与第二高压泵入口相连，第二高压泵出口有管道与反渗透器入口相连，反渗透器出口有管道与纯水箱进水口相连。
为了方便污泥外运，可增设带式压滤机，污泥池与带式压滤机通过管道连接，该管道上设有污泥泵。
本实用新型的优点是设备小，造价低，运行费用低，处理污水时可达到零排放。
