申请日2011.11.21
公开(公告)日2012.08.22
IPC分类号C02F9/02
摘要
本实用新型涉及电厂工业水系统，具体为一种电厂工业水处理系统，解决了现有工业水处理系统由于结构缺陷导致污染环境的同时能源浪费较严重的问题。电厂工业水处理系统，包括三级污水处理系统、微滤系统、工业水池及反渗透系统，三级污水处理系统分别设有与其连通的排泥系统和漂浮物清污机，微滤系统上设有与其连通的工业废水处理系统，排泥系统、漂浮物清污机及工业废水处理系统均连接有废水回用系统，排泥系统上设有与其连通的清水回用系统，反渗透系统与工业水池连通。本实用新型结构设计合理可靠，将电厂工业水处理系统产生的大量废水、浓水进行相应的处理和回收利用改造，达到节水、节能和保护环境的效果，具有结构简单、操作方便且成本低的优点。
权利要求书
1.一种电厂工业水处理系统，包括三级污水处理系统、微滤系统、工业水池及反渗透系统，其特征在于：三级污水处理系统分别设有与其连通的排泥系统和漂浮物清污机，微滤系统上设有与其连通的工业废水处理系统，排泥系统、漂浮物清污机及工业废水处理系统均连接有废水回用系统，排泥系统上设有与其连通的清水回用系统，反渗透系统与工业水池连通。
说明书
电厂工业水处理系统
技术领域
本实用新型涉及电厂工业水系统，具体为一种电厂工业水处理系统。
背景技术
现有电厂工业水系统中，工业水处理先后依次经三级污水处理系统、工业水池、微滤系统及反渗透系统，处理过程中，三级污水处理系统及微滤系统产生的废水及反渗透系统产生的浓水全部外排废弃处理，污染环境的同时造成能源的浪费。
发明内容
本实用新型为了解决现有工业水处理系统由于结构缺陷导致污染环境的同时能源浪费较严重的问题，提供了一种电厂工业水处理系统。

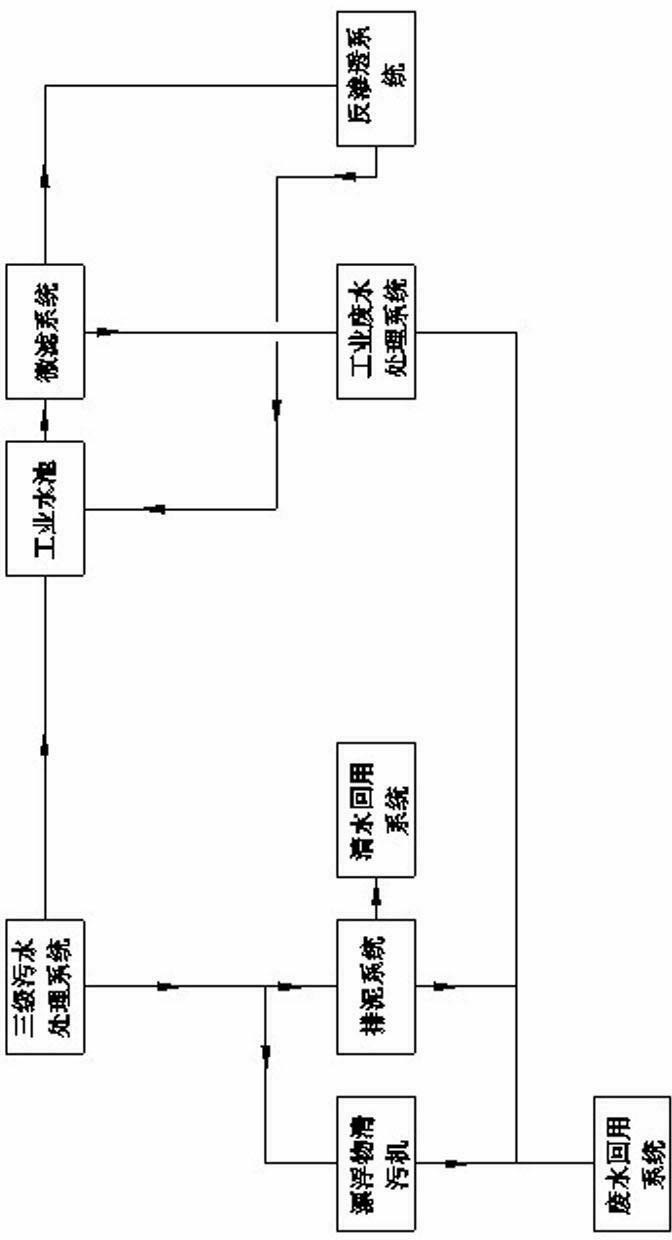

本实用新型是采用如下技术方案实现的：电厂工业水处理系统，包括三级污水处理系统、微滤系统、工业水池及反渗透系统，三级污水处理系统分别设有与其连通的排泥系统和漂浮物清污机，微滤系统上设有与其连通的工业废水处理系统，排泥系统、漂浮物清污机及工业废水处理系统均连接有废水回用系统，排泥系统上设有与其连通的清水回用系统，反渗透系统与工业水池连通。使用时，三级污水处理系统及微滤系统产生的废水经处理后均流入废水回用系统利用，排泥系统产生的清水经清水回用系统利用，反渗透系统产生的浓水回收至工业水池，克服了现有工业水处理系统由于结构缺陷导致污染环境的同时能源浪费较严重的问题。
本实用新型结构设计合理可靠，将电厂工业水处理系统产生的大量废水、浓水进行相应的处理和回收利用改造，达到节水、节能和保护环境的效果，具有结构简单、操作方便且成本低的优点。
