申请日2011.11.18
公开(公告)日2012.03.28
IPC分类号E03F5/14
摘要
本发明公开了一种雨污水管道污染物分离装置，装置包括进水管、进水渠、溢流堰、出水渠、出水管、内锥型筛网、外锥型筒体、排渣管、排渣阀、污水管以及污水阀。发明结合旋流原理，将市政污水及雨天前期径流通过溢流堰的导流作用引入内锥型筛网，通过内锥型筛网的截留作用分离污水中的固体废物，目的在于减少污水管道的堵塞，降低污水处理厂的处理负荷。同时，装置实现了无动力反冲洗作用，有效防止了内锥型筛网的局部堵塞。
权利要求书

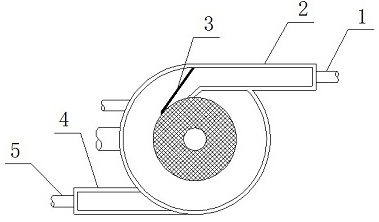

1.一种雨污水管道污染物分离装置，其特征在于，包括进水管(1)、进水渠(2)、溢流堰(3)、出水渠(4)、出水管(5)、内锥型筛网(6)、外锥型筒体(7)、排渣管(8)、排渣阀(9)、污水管(10)以及污水阀(11)，所述的内锥型筛网(6)为金属材料网格，上粗下细，固定于外锥型筒体(7)底部中心处，上端低于外锥型筒体(7)，下端与排渣管(8)相连;进水渠(2)上端与外锥型筒体(7)等高，沿外锥型筒体(7)一侧切线进入外锥型筒体(7);溢流堰(3)连接进水渠(2)与内锥型筛网(6)，溢流堰(3)与内锥型筛网(6)等高且相切;所述出水渠(4)与外锥型筒体(7)相切，出水渠(4)渠底低于进水渠(2)渠底;所述污水管(10)位于外锥型筒体(7)最底部。
2.根据权利要求1所述的雨污水管道污染物分离装置，其特征在于：所述排渣管(8)水平段安装排渣阀(9)。
3.根据权利要求1所述的雨污水管道污染物分离装置，其特征在于：所述排渣管(8)水平段安装排渣阀(9)。
说明书
一种雨污水管道污染物分离装置
技术领域
本发明涉及一种雨污水管道污染物分离装置，按国际专利分类表(IPC)划分属于固定建筑物部，建筑分部，给水、排水大类，下水道、污水井小类。
背景技术
随着城市化进程的不断加快，不透水面积逐步增加，使得一些城市雨季瞬时雨水流量增大，而管道的堵塞造成积水现象甚至存在洪水危险。鉴于目前大多数管道为合流制管道，造成管道堵塞的主要是来自市政污水的固体废物及来自雨水的树枝树叶和路面废弃物。污水中固体废弃物的存在，一方面会影响管道的传输效率，另一方面会造成污水处理厂处理成本的提高和处理程序的复杂化。因此，对雨污水中固体废弃物的分离，是减少雨污水管道的堵塞，降低污水处理厂处理负荷的关键问题。目前常用的污水固体废弃物分离的方法是设置一个垂直于污水流动方向的过滤网，该方法简单易行，能够达到对固体废弃物的分离效果，但过滤网容易堵塞，影响运行。
发明内容
本发明提供了一种雨污水管道污染物分离装置，可以弥补背景技术中提到的不足。
本发明包括进水管、进水渠、溢流堰、出水渠、出水管、内锥型筛网、外锥型筒体、排渣管、排渣阀、污水管以及污水阀，所述的内锥型筛网为金属材料网格，上粗下细，固定于外锥型筒体底部中心处，上端稍低于外锥型筒体，下端与排渣管相连;进水渠上端与外锥型筒体等高，沿一侧切线进入外锥型筒体;溢流堰连接进水渠与内锥型筛网，与内锥型筛网等高且相切;所述出水渠与外锥型筒体相切，出水渠渠底稍低于进水渠渠底，污水管位于外锥型筒体最底部，污水阀处于常开状态，必要时关闭;所述排渣管水平段安装排渣阀，根据实际情况定时开启排渣阀。
由上述方案构成的雨污水管道污染物分离装置，结构简单，施工方便，能够有效地去除污水中的固体废物，减少管道的堵塞，降低污水处理厂的处理负荷，同时内锥型筛网也不易堵塞，能够保证分离装置高效持续运行。
