申请日2011.12.26
公开(公告)日2012.09.12
IPC分类号G08C17/02; G01N33/18
摘要
本实用新型提供了一种基于GPRS的污水排放监测系统，其旨在解决传统水质监测系统数据传输方式落后，成本较高，稳定性差等问题。本实用新型采用BOD采集模块将采集到的数据，经过A/D转换转化为数字量，传输给MSP430F149单片机进行计算处理，一方面MSP430F149单片将处理后的结果通过RS-232串口控制GPRS模块经由GPRS网络和Internet组成的链路传输到远端的计算机监测中心;另一方面MSP430F149单片处理后的数据超过设定值时，启动语音提示。采用GPRS的污水排放监测系统为各级环境管理部门及时掌握水质状况、预警预报重大水质污染事故、排放达标情况等提供可靠的保证。
权利要求书
1.一种基于GPRS的污水排放监测系统，其特征在于：它是由水质监测模块、无线传输网络和计算机监测中心组成;

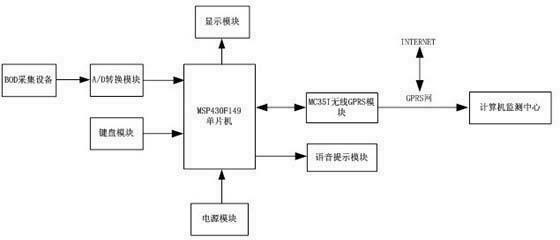

所述的水质监测模块包括：MSP430F149单片机，与MSP430F149单片机连接的键盘模块、A/D转换模块、电源模块、LED显示模块、MC35I无线GPRS模块、语音提示模块，还包括通过A/D转换模块与MSP430F149单片机连接的BOD采集设备;所述的计算机监控中心记录、存储并处理数据，实时监控;
BOD采集模块将采集到的数据，经过A/D转换转化为数字量，传输给MSP430F149单片机进行计算处理，一方面MSP430F149单片将处理后的结果通过RS-232串口控制 GPRS 模块经由GPRS 网络和 Internet 组成的链路传输到远端的计算机监测中心;另一方面MSP430F149单片处理后的数据超过设定值时，启动语音提示。
说明书
基于GPRS的污水排放监测系统
技术领域
本实用新型涉及无线网络监控领域，提供了一种基于GPRS的污水排放监测系统。
背景技术
随着我国经济和社会的快速发展，水污染问题也越来越成为人们关注的焦点，据统计:全国有监测的1200多条河流中，目前850多条受到污染，90%以上的城市水域也遭到污染，致使许多河段鱼虾绝迹，符合国家一级和二级水质标准的河流仅占32.2%。水环境质量呈现不断恶化的趋势，水污染已经对社会经济可持续发展构成威胁。成为我国社会发展、经济繁荣、人民健康和人民素质提高的制约因素。
近年来，国内的绝大部分地区的环保部门对污染源和城市排污河渠的水质监控仍停留在人工手动阶段，一般都是每隔几个小时从污水排放口采样，送实验室化验。其中存在很多问题，例如：采样周期长时间覆盖率低，采样样品缺乏连续性和代表性，难以反映企业及城市污水排放连续变化的真实情况，并且为企业的偷排提供了可利用空间。
实用新型内容
本实用新型的目的在于克服传统水质监测系统数据传输方式落后，成本较高，稳定性差的问题，提供了一种基于GPRS的污水排放监测系统。
本实用新型解决其技术问题所采用的技术方案是：一种基于GPRS的污水排放监测系统，它是由水质监测模块、无线传输网络和计算机监测中心组成。
所述的水质监测模块包括：MSP430F149单片机，与MSP430F149单片机连接的键盘模块、A/D转换模块、电源模块、LED显示模块、MC35I无线GPRS模块、语音提示模块，还包括BOD采集设备;所述的计算机监控中心记录、存储并处理数据，实时监控。
BOD采集模块将采集到的数据，经过A/D转换转化为数字量，传输给MSP430F149单片机进行计算处理，一方面MSP430F149单片将处理后的结果通过RS-232串口控制 GPRS 模块经由GPRS 网络和 Internet 组成的链路传输到远端的计算机监测中心;另一方面MSP430F149单片处理后的数据超过设定值时，启动语音提示。
本实用新型具有以下有益效果：
采用GPRS的污水排放监测系统对水质进行连续自动监测、采样、处理，并自动将数据传送到远端水质监测中心。为各级环境管理部门及时掌握水质状况、预警预报重大水质污染事故、排放达标情况等提供可靠的保证。远程水质自动监测系统体现了水环境监测技术手段的科学化、现代化。
