申请日2011.10.31
公开(公告)日2012.07.04
IPC分类号C02F11/12
摘要
本实用新型涉及一种循环流化床锅炉污泥干化装置，属于热电设备领域。锅炉通过管路连接省煤器，省煤器通过管路连接多管除尘器，多管除尘器通过管路连接干燥风机，干燥风机通过管路连接污泥干燥器，污泥干燥器上端安装有污泥干燥塔，污泥干燥塔一侧设置有湿泥斗，湿泥斗底部通过污泥给料机与污泥干燥塔相连，污泥干燥塔顶部通过管路连接干污泥收集器，干污泥收集器的气体出口通过管路依次连接静电除尘器锅炉引风机和烟囱。通过污泥干化装置的加装，可以使得85%的湿基污泥，快速烘干，达到掺烧效果。节省了人工晾晒的运输、人力成本，节省晾晒所需空间及时间，达到环保要求。
权利要求书

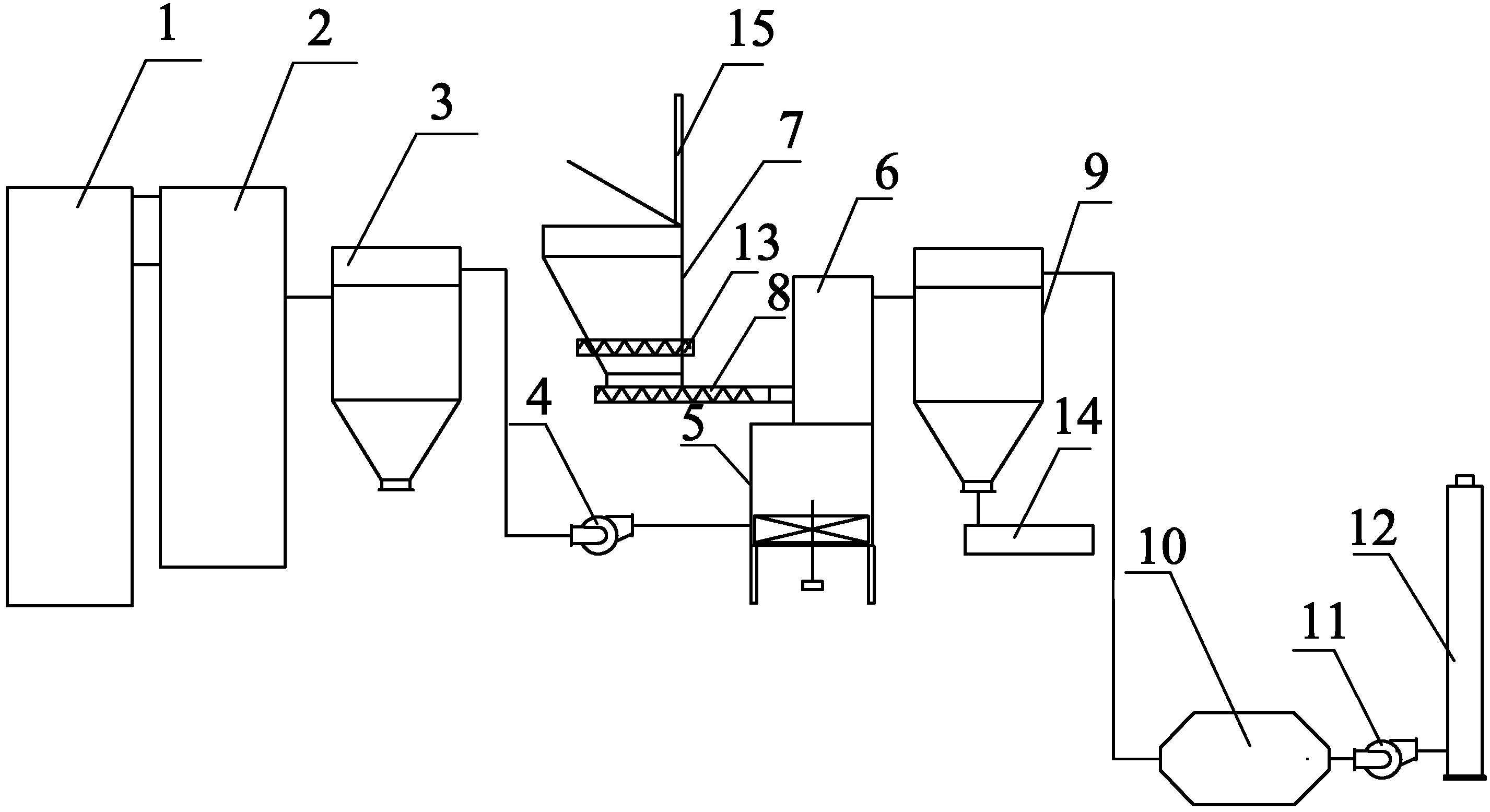

1.一种循环流化床锅炉污泥干化装置，包括锅炉(1)和省煤器(2)，锅炉(1)通过管 路连接省煤器(2)，其特征在于还包括：多管除尘器(3)、干燥风机(4)、污泥干燥器(5)、 污泥干燥塔(6)、湿泥斗(7)、污泥给料机(8)、干污泥收集器(9)、静电除尘器(10)、锅 炉引风机(11)和烟囱(12)，省煤器(2)通过管路连接多管除尘器(3)，多管除尘器(3) 通过管路连接干燥风机(4)，干燥风机(4)通过管路连接污泥干燥器(5)，污泥干燥器(5) 上端安装有污泥干燥塔(6)，污泥干燥塔(6)一侧设置有湿泥斗(7)，湿泥斗(7)底部通 过污泥给料机(8)与污泥干燥塔(6)相连，污泥干燥塔(6)顶部通过管路连接干污泥收集 器(9)，干污泥收集器(9)的气体出口通过管路依次连接静电除尘器(10)、锅炉引风机(11) 和烟囱(12)。
2.根据权利要求1所述的循环流化床锅炉污泥干化装置，其特征在于所述湿泥斗(7) 下端设置有拨料机(13)。
3.根据权利要求1所述的循环流化床锅炉污泥干化装置，其特征在于所述干污泥收集器 (9)物料出口处设置有干泥排出机(14)。
4.根据权利要求1所述的循环流化床锅炉污泥干化装置，其特征在于所述湿泥斗(7) 顶端设置有电动盖板(15)。
说明书
循环流化床锅炉污泥干化装置
技术领域
本实用新型涉及一种循环流化床锅炉污泥干化装置，属于热电设备领域。
背景技术
锅炉厂有处理污泥的资质，可以实现污泥等废物的掺烧处理。但运送来的污泥大多是85% 的湿基，含水量较大，程流体状。掺煤后由于湿度大常常出现堵塞破碎机、滚筒筛等现象， 造成上煤不力，而且还会导致煤仓下煤不力断煤现象，影响锅炉正常运行。置于室外晾晒存 放会造成环境污染，不符合环保规定。
发明内容
根据现有技术的不足，本实用新型要解决的技术问题是：提供一种循环流化床锅炉污泥 干化装置，利用现有资源对污泥进行快速干化的装置，干化后污泥可以达到及时掺烧条件， 不影响锅炉的运行。
本实用新型解决其技术问题所采用的技术方案是：提供一种循环流化床锅炉污泥干化装 置，包括锅炉和省煤器，锅炉通过管路连接省煤器，其特征在于还包括：多管除尘器、干燥 风机、污泥干燥器、污泥干燥塔、湿泥斗、污泥给料机、干污泥收集器、静电除尘器、锅炉 引风机和烟囱，省煤器通过管路连接多管除尘器，多管除尘器通过管路连接干燥风机，干燥 风机通过管路连接污泥干燥器，污泥干燥器上端安装有污泥干燥塔，污泥干燥塔一侧设置有 湿泥斗，湿泥斗底部通过污泥给料机与污泥干燥塔相连，污泥干燥塔顶部通过管路连接干污 泥收集器，干污泥收集器的气体出口通过管路依次连接静电除尘器锅炉引风机和烟囱。
所述湿泥斗下端设置有拨料机。
所述干污泥收集器物料出口处设置有干泥排出机。
所述湿泥斗顶端设置有电动盖板。
尾部烟道烟气和省煤器后高温烟气经过多管除尘器部分除尘(烟尘由输灰螺旋机送入输 灰系统)，由干燥风机送入污泥干燥器，再进入污泥干燥塔，湿泥从湿泥斗由污泥给料机送入 污泥干燥塔，在污泥干燥塔内被烟气干化，干泥与烟气进入干泥收集器，烟气再回到电除尘 器前主烟道，干泥由干泥排除机和卸泥机输出。
本实用新型的有益效果是：通过污泥干化装置的加装，可以使得85%的湿基污泥，快速 烘干，达到掺烧效果。节省了人工晾晒的运输、人力成本，节省晾晒所需空间及时间，达到 环保要求。
