申请日2011.10.31
公开(公告)日2012.07.04
IPC分类号G05B19/418
申请(专利权)人山东思源水业工程有限公司;
摘要
本实用新型涉及污水处理软启动技术领域，尤其涉及一种污水处理软启动一拖多控制系统，其主电路包括一软启动器及由其控制的至少两台水泵，软启动器与任一水泵间均连接有接触器和热过载继电器，在控制电路中热过载继电器的常开触点两端与水泵漏水保护电路、水泵过载保护电路并联后又与一中间继电器常闭触点串联构成水泵故障电路，中间继电器常闭触点连接电源和整个控制电路。本实用新型在控制电路前端设置中间继电器，发生过载时，中间继电器断开整个控制电路与电源的连接，既断开水泵软启动控制电路，也断开水泵运行控制电路，从而防止水泵在软启动和运行过程中发生过载而烧毁。
权利要求书

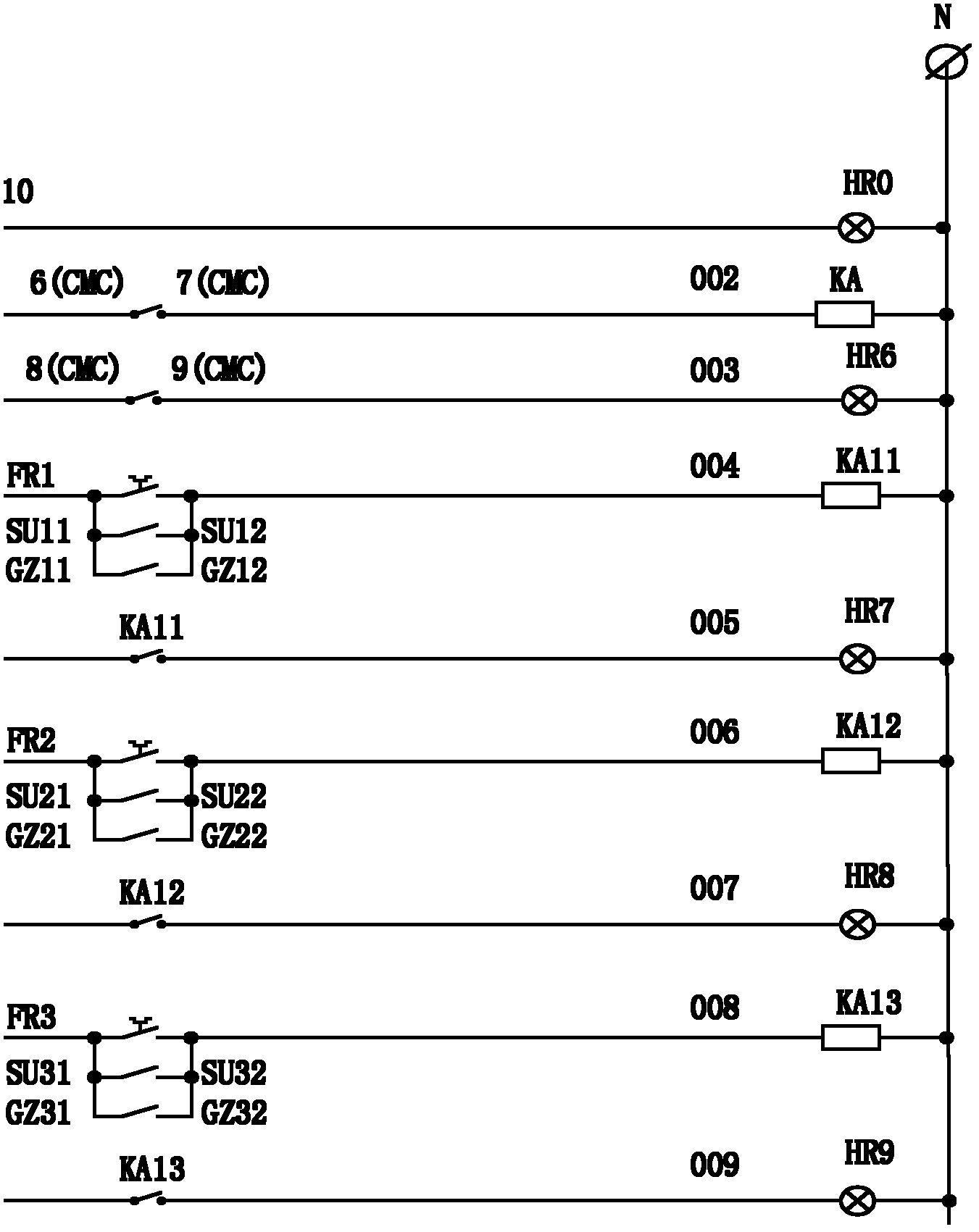

1.一种污水处理软启动一拖多控制系统，主电路包括一软启动器及由其 控制的至少两台水泵，软启动器与任一水泵间均连接有接触器和热过载继电 器，其特征在于：在控制电路中热过载继电器的常开触点两端与水泵漏水保 护电路、水泵过载保护电路并联后又与一中间继电器常闭触点串联构成水泵 故障电路，中间继电器常闭触点连接电源和整个控制电路，用于在水泵软启 动或运行过程中发生故障时断开水泵软启动控制电路、水泵运行控制电路和 水泵停止指示电路并联组成的整个控制电路。
2.根据权利要求1所述的污水处理软启动一拖多控制系统，其特征在于： 中间继电器常开触点两端连接电源和故障报警指示灯。
说明书
污水处理软启动一拖多控制系统
技术领域
本实用新型涉及污水处理软启动技术领域，尤其涉及一种污水处理软启 动一拖多控制系统。
背景技术
在污水处理过程中，由于水泵的功率较大，直接启动容易导致水泵被损 坏，因此一般采用软启动方式。现有的软启动控制系统一般为一台软启动器 带动多台水泵，其控制电路中的热过载保护电路不包含软启动过程，只对水 泵运行过程进行热过载保护，主电路出现过载时只断开水泵运行控制电路， 无法断开软启动控制电路，软启动过程继续进行，最终导致水泵被烧坏。
发明内容
为解决上述问题，本实用新型提供了一种能对水泵软启动过程和运行过 程进行过载保护的污水处理软启动一拖多控制系统。
本实用新型所述的污水处理软启动一拖多控制系统，其主电路包括一软 启动器及由其控制的至少两台水泵，软启动器与任一水泵间均连接有接触器 和热过载继电器，在控制电路中热过载继电器的常开触点两端与水泵漏水保 护电路、水泵过载保护电路并联后又与一中间继电器常闭触点串联构成水泵 故障电路，中间继电器常闭触点连接电源和整个控制电路，用于在水泵软启 动和运行过程中发生故障时断开水泵软启动控制电路、水泵运行控制电路和 水泵停止指示电路并联组成的整个控制电路。当主电路过载时，热过载继电 器金属片受热膨胀弯曲，与中间继电器串联的常开触点闭合，水泵故障电路 接通，中间继电器吸合，而连接电源和控制电路的常闭触点断开，从而断开 整个控制电路，而不是单纯断开水泵运行控制电路，过载保护覆盖所有控制 电路，充分保护水泵，防止水泵损坏。在污水处理过程中，有时需将水泵安 装在污水池底部，无法近距离观察，因此本实用新型还设置了水泵漏水保护 电路和水泵过载保护电路，并将其两端与热过载继电器常开触点两端并联， 当出现漏水或过载时，并联支路接通，中间继电器吸合，而连接电源和控制 回路的中间继电器常闭触点断开，断开控制电路，保护水泵。
另外，中间继电器常开触点两端连接电源和故障报警指示灯，出现故障 时中间继电器常开触点吸合，接通报警电路进行报警。
本实用新型在控制电路前端设置中间继电器，发生过载时，中间继电器 断开整个控制电路与电源的连接，既断开水泵软启动控制电路，也断开水泵 运行控制电路，从而防止水泵在软启动和运行过程中发生过载而烧毁。
