申请日2012.12.20
公开(公告)日2013.07.24
IPC分类号C02F1/42
摘要
本实用新型公开了一种工业去离子水处理设备，由支架支撑的容器构成，容器底部设置引入待处理水的入水口，顶部设置出水口，中部设有盐液进水口，容器上部及底部分别设置污水出口、树脂出口，容器进出水口之间装有阳离子交换树脂，其上下两端均设置多孔滤板在两滤板之间、阳离子交换树脂上下端，均设有筛板，以防止树脂流失。容器壳体上设置一个以上窥视镜。本实用新型在传统设备的基础上将在离子交换器底部的孔漏板的处设一不锈钢条缝筛板，既不影响水流速度，又减少了树脂流失;同时将交换器底部的水封帽换成聚四氟乙烯(PDFE)材料，以防止传统水封帽因腐蚀老化而造成交换树脂流失。
权利要求书
1.一种工业去离子水处理设备，其特征在于：由支架支撑的容器构成，容器底部设置引入待处理水的入水口，顶部设置出水口，中部设有盐液进水口，容器上部及底部分别设置污水出口、树脂出口，容器进出水口之间装有阳离子交换树脂，其上下两端均设置多孔滤板。
2.根据权利要求1所述的工业去离子水处理设备，其特征在于：在两滤板之间、阳离子交换树脂上下端，均设有筛板。
3.根据权利要求1或2所述的工业去离子水处理设备，其特征在于：容器壳体上设置一个以上窥视镜。
4.根据权利要求1或2所述的工业去离子水处理设备，其特征在于：筛板为不锈钢条缝式筛板。
5.根据权利要求1或是所述的工业去离子水处理设备，其特征在于：去离子处理器底部的水封帽用PDFE材料。
说明书
工业去离子水处理设备
技术领域
本实用新型涉及一种去离子水处理 设备，以满足工业生产用水的要求。
背景技术
电去离子技术是结合离子交换膜和离子交换树脂，在直流电场的作用下同时实现连续除盐以及树脂的连续再生的新分离技术，它具有高效、节能、节水、环境友好等显著优点。早在20世纪50年代初，就提出了在淡水室中填充离子交换树脂的填充床电渗析概念，其后的半个世纪里，众多的研究者为之付出了坚持不懈的努力，使该技术于80年代末初步成熟。
传统的去离子设备主要是使用离子交换树脂，利用电渗析原理，对普通水进行去离子处理。工厂去离子水处理的主要目的使为工厂中的各反应釜提供符合品质要求的用水，以确保工厂生产安全、精确的生产。但在实际应用中，经常出现离子交换树脂流失，从而导致交换器处理能力越来越低，严重者甚至会因为带树脂的水体进入工厂水循环系统而造成阀门、管道堵塞，进而影响生产甚至造成暴管，危及安全。
发明内容
本实用新型的目的在于：提供一种新型去离子水处理设备，其具有树脂流失少，水处理能力强，操作简单等特点。

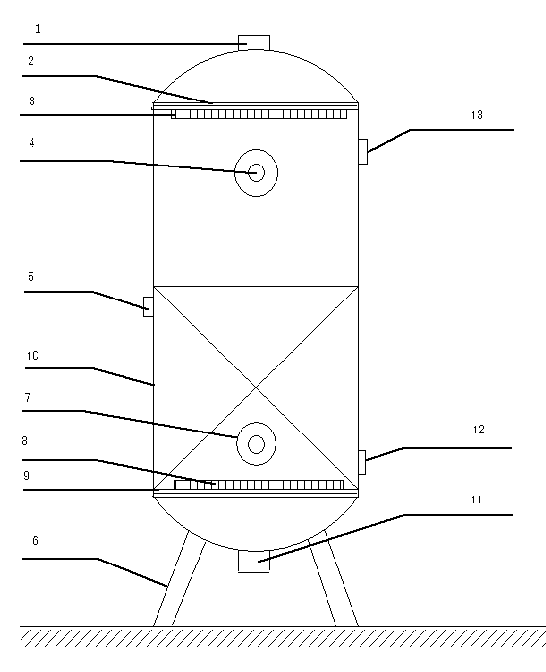

本实用新型由支架支撑的容器构成，容器底部设置引入待处理水的入水口，顶部设置出水口，中部设有盐液进水口，容器上部及底部分别设置污水出口、树脂出口，容器进出水口之间装有阳离子交换树脂，其上下两端均设置多孔滤板。
本实用新型在两滤板之间、阳离子交换树脂上下端，均设有筛板，以防止树脂流失。
本实用新型所述容器壳体上设置一个以上窥视镜。
本实用新型所述筛板为不锈钢条缝式筛板。
本实用新型所述去离子处理器底部的水封帽改用PDFE材料，有效的防止了因水封帽腐蚀老化而造成的交换树脂流失。
本实用新型在传统设备的基础上将在离子交换器底部的孔漏板的处设一不锈钢条缝筛板，既不影响水流速度，又减少了树脂流失;同时将交换器底部的水封帽换成聚四氟乙烯(PDFE)材料，以防止传统水封帽因腐蚀老化而造成交换树脂流失。
