申请日2012.12.20
公开(公告)日2013.06.26
IPC分类号F24H9/20; F24H4/02
摘要
一种能回收污水余热的热泵热水器，包括主要由压缩机(1)、冷凝器(2)、节流装置(3)和蒸发器(8)构成制冷剂循环回路，冷凝器(2)加热卫浴水，其特征在于：它还包括联翅片换热器(6)，翅片换热器(6)串联在节流装置(3)与蒸发器(8)之间，且翅片换热器(6)置于收集污水的水槽(7)中。由于本实用新型在热泵热水器的制冷剂循环回路中增加翅片换热器，翅片换热器吸收污水的余热加热制冷剂，提高热泵机组的工作效率，减少了不必要的热量浪费，提高了热泵热水器的节能效果。
权利要求书
1.一种能回收污水余热的热泵热水器，包括收集污水的水槽(7)和主要由压缩机(1)、冷凝器(2)、节流装置(3)和蒸发器(8)构成制冷剂循环回路，其特征在于：它还包括翅片换热器(6)，翅片换热器(6)串联在节流装置(3)与蒸发器(8)之间，且翅片换热器(6)置于水槽(7)中。
2.根据权利要求1所述的能回收污水余热的热泵热水器，其特征在于：它还包括第一截止阀(5)和第二截止阀(4)，第一截止阀(5)串联在节流装置(3)与翅片换热器(6)之间，第二截止阀(4)与翅片换热器(6)、第一截止阀(5)并联。
3.根据权利要求2所述的能回收污水余热的热泵热水器，其特征在于：它还包括控制第一截止阀(5)和第二截止阀(4)通断的控制器，当环境温度高于25℃时，第一截止阀(5)关闭，同时第二截止阀(4)打开;当环境温度低于25℃时，第一截止阀(5)打开，同时第二截止阀(4)关闭。
4.根据权利要求1所述的能回收污水 余热的热泵热水器，其特征在于：它还包括三通换向阀(9)，三通换向阀(9)串联在节流装置(3)与翅片换热器(6)之间，三通换向阀第一接口(91)与节流装置(3)连接，三通换向阀第二接口(92)与翅片换热器(6)连接，三通换向阀第三接口(93)与蒸发器(8)连接。
5.根据权利要求4所述的能回收污水余热的热泵热水器，其特征在于：它还包括控制三通换向阀(9)通断的控制器，当环境温度高于25℃时，三通换向阀(9)的三通换向阀第一接口(91)与三通换向阀第三接口(93)导通，同时三通换向阀第一接口(91)与三通换向阀第二接口(92)断开;当环境温度低于25℃时，三通换向阀(9)的三通换向阀第一接口(91)与三通换向阀第三接口(93)断开，同时三通换向阀第一接口(91)与三通换向阀第二接口(92)导通。
6.根据权利要求1~5任一项所述的能回收污水余热的热泵热水器，其特征在于：所述翅片换热器(6)为具有制冷剂通道，并在制冷剂通道外表面设有换热翅片的换热器。
说明书
能回收污水余热的热泵热水器
技术领域
本实用型涉及一种热泵热水器，特别是通过回收污水余热达到节能效果的热泵热水器。
背景技术
目前，家庭、学校、工厂或其他服务场所的用水量较大，特别是热水使用量，这些热水使用完后，被大量排放掉，造成水中所含的热量被大量浪费。为克服这缺陷，特对能回收污水余热的热泵热水器进行了研制。
发明内容
本实用新型所解决的技术问题是要提供一种能回收污水余热的热泵热水器，它能减少不必要的热量浪费，提高热泵热水器的节能效果。
本实用型解决其技术问题所采用的技术方案是：它包括收集污水的水槽主要由压缩机、冷凝器、节流装置和蒸发器构成制冷剂循环回路，它还包括翅片换热器，翅片换热器串联在节流装置与蒸发器之间，且翅片换热器置于收集污水的水槽中。

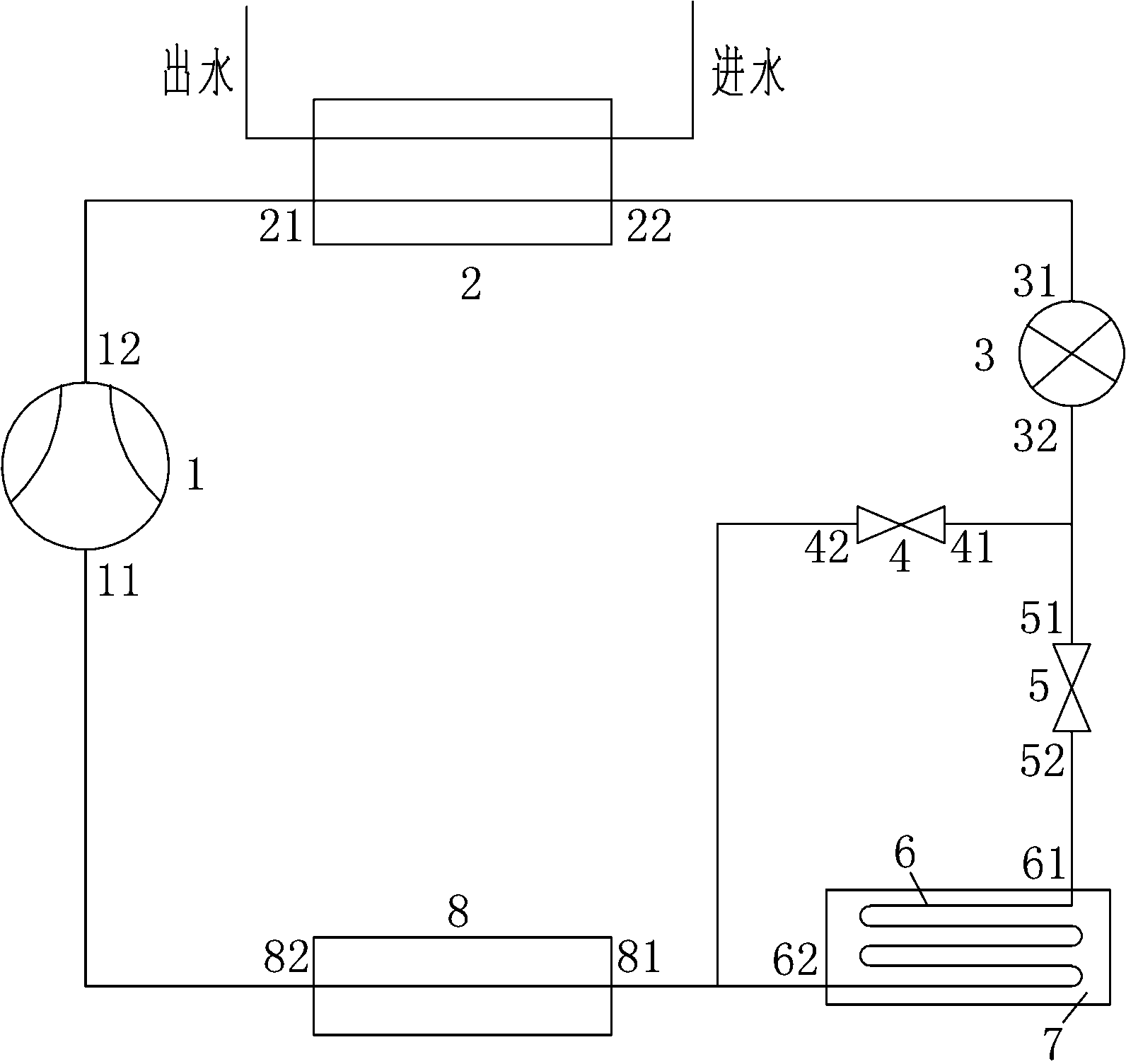

进一步的优化，是它还包括第一截止阀和第二截止阀，第一截止阀串联在节流装置与翅片换热器之间，第二截止阀与翅片换热器、第一截止阀并联。第一截止阀和第二截止阀的设置能使制冷剂根据使用环境需要，选择性通过第一截止阀或第二截止阀。它还包括控制第一截止阀和第二截止阀通断的控制器，当环境温度高于25℃时，第一截止阀关闭，同时第二截止阀打开;当环境温度低于25℃时，第一截止阀打开，同时第二截止阀关闭。
进一步的优化，或是它还包括三通换向阀，三通换向阀串联在节流装置与翅片换热器之间，三通换向阀第一接口与节流装置连接，三通换向阀第二接口与翅片换热器连接，三通换向阀第三接口与蒸发器连接。它还包括控制三通换向阀通断的控制器，当环境温度高于25℃时，三通换向阀的三通换向阀第一接口与三通换向阀第三接口导通，同时三通换向阀第一接口与三通换向阀第二接口断开;当环境温度低于25℃时，三通换向阀的三通换向阀第一接口与三通换向阀第三接口断开，同时三通换向阀第一接口与三通换向阀第二接口导通。
所述翅片换热器为具有制冷剂通道，并在制冷剂通道外表面设有换热翅片的换热器。
