申请日2011.12.25
公开(公告)日2012.08.15
IPC分类号C02F9/04; C02F1/44; C02F1/24; C02F1/56
摘要
本实用新型涉及一种废水的处理装置，尤其是指一种对焦化废水进行处理的装置。本实用新型是将焦化废水输入管与氧化絮凝池进口连接，氧化絮凝池的出口与高效气浮池的进口连接，高效气浮池的出口与脱气池的进口连接，脱气池的出口与混合离子过滤器的进口连接，混合离子过滤器的出口与高压泵连接，高压泵的出口与的反渗透膜装置连接，反渗透膜装置的两个出口将淡水和浓水分别排出。本实用新型的优点是，整个实现了焦化废水零排放，大大减少了污染排放总量，节约了生产用水，彻底解决了焦化废水污染问题，而且操作简单。本实用新型可使用于国内大量的焦化厂，有效治理污染问题。
权利要求书

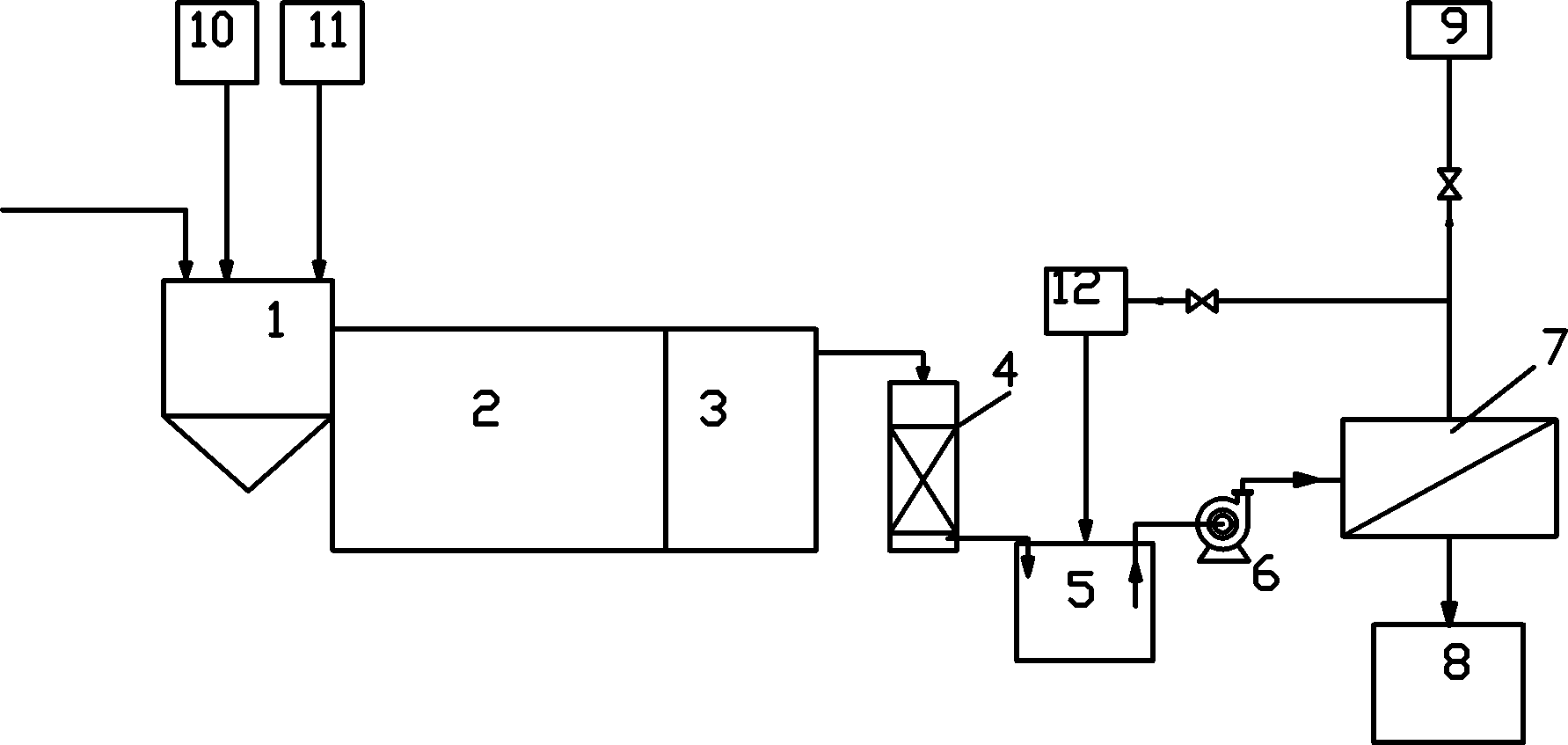

1.一种焦化废水的处理装置，其特征在于：焦化废水输入管与氧化絮凝池(1)进口连 接，氧化絮凝池(1)的出口与高效气浮池(2)的进口连接，高效气浮池(2)的出口与脱气 池(3)的进口连接，脱气池(3)的出口与混合离子过滤器(4)的进口连接，混合离子过滤 器(4)的出口与高压泵(6)连接，高压泵(6)的出口与的反渗透膜装置(7)连接，反渗 透膜装置(7)的出口分成两个，一个是连接透过膜的淡水接口通入低纯水池(8)，另一个是 浓缩液出口与尾水池(9)连接用作熄焦水。
2.根据权利要求1所述的一种焦化废水的处理装置，其特征在于：在氧化絮凝池(1) 的进口管上连接有絮凝剂加入装置(10)、助凝剂加入装置(11)。
3.根据权利要求1所述的一种焦化废水的处理装置，其特征在于：在过滤器(4)与高 压泵(6)中间连接有一个中间水箱(5)，中间水箱(5)还连接有一个水质稳定剂补充槽(12)。
4.根据权利要求1所述的一种焦化废水的处理装置，其特征在于：反渗透膜装置(7) 为对氨氮及盐的去除率大于97%的装置。
说明书
一种焦化废水的处理装置
技术领域
本实用新型涉及一种废水的处理装置，尤其是指一种对焦化废水进行零排放的处理装置。
技术背景
焦化废水主要含酚类、多环芳香族化合物及含氮、氧、硫的杂环化合物等，是一种典型 的难降解有机工业废水。近几十年来，我国对焦化废水进行了大量的研究探索并开发一些治 理技术，同时也存在一些问题，如两段生化、投加生长素和后混凝技术等对降低水中的COD 均取得了一定的效果，但处理后的水中的COD一般在300mg/l左右，只能达到二级排放标准， 生物脱氮技术大大降低了水中氨氮含量，但要达标仍非常困难，很多焦化厂也考虑了综合利 用，将部分水回用做熄焦、除尘补充水、煤厂洒水等以最大限度减少污水排放总量，但回用 的水量受各方面限制，占总水量的比重并不大。
实用新型内容
本实用新型针对现有技术中存在的问题，提出一种有效实现焦化废水零排放的处理装置。
本发明是通过下述技术方案得以实现的：
一种焦化废水的处理装置，其特征在于：焦化废水输入管与氧化絮凝池进口连接，氧化 絮凝池的出口与高效气浮池的进口连接，高效气浮池的出口与脱气池的进口连接，脱气池的 出口与混合离子过滤器的进口连接，混合离子过滤器的出口与高压泵连接，高压泵的出口与 的反渗透膜装置连接，反渗透膜装置的出口分成两个，一个是连接透过膜的淡水接口通入低 纯水池，另一个是浓缩液出口与尾水池连接用作熄焦水。
作为优选，上述一种焦化废水的处理装置中氧化絮凝池的进口管上连接有絮凝剂加入装 置、助凝剂加入装置。可以对废水处理过程中的彻底处理提供更好的保障，通过化学药剂的 添加，实现废水中有害物质与化学药剂的结合，最终可以完全处理掉，而且为接下来的装置 的负荷降低成为可能。
作为优选，上述一种焦化废水的处理装置中过滤器与高压泵中间连接有一个中间水箱， 中间水箱还连接有一个水质稳定剂补充槽。这样可以保护高压泵的使用寿命，通过中间水箱 的缓冲，可以保护高压泵在吸入水时，不会造成气蚀。
作为优选，上述一种焦化废水的处理装置中反渗透膜装置为对氨氮及盐的去除率大于 97%的装置。
本实用新型的装置是在原生化处理的基础上对焦化废水做深度处理，采用氧化性活性絮 凝剂混凝气浮和混合离子过滤器后，降低COD及SS，最大限度地减少膜污染的几率，并采 用先进的脱氨氮膜技术，可实现氨氮与水的分离，处理后膜的淡水部分可达到循环水质要求， 回用作循环冷凝水，浓缩水部分可用做熄焦水，实现焦化废水的零排放。
本发明的有益效果：通过本实用新型的使用，可以实现了焦化废水零排放，大大减少了 污染排放总量，节约了生产用水，彻底解决了焦化废水污染问题，回收了宝贵的水资源，属 循环经济范畴。
