申请日2011.12.25
公开(公告)日2012.08.15
IPC分类号F25B30/06; F28G1/02; F28D7/00
摘要

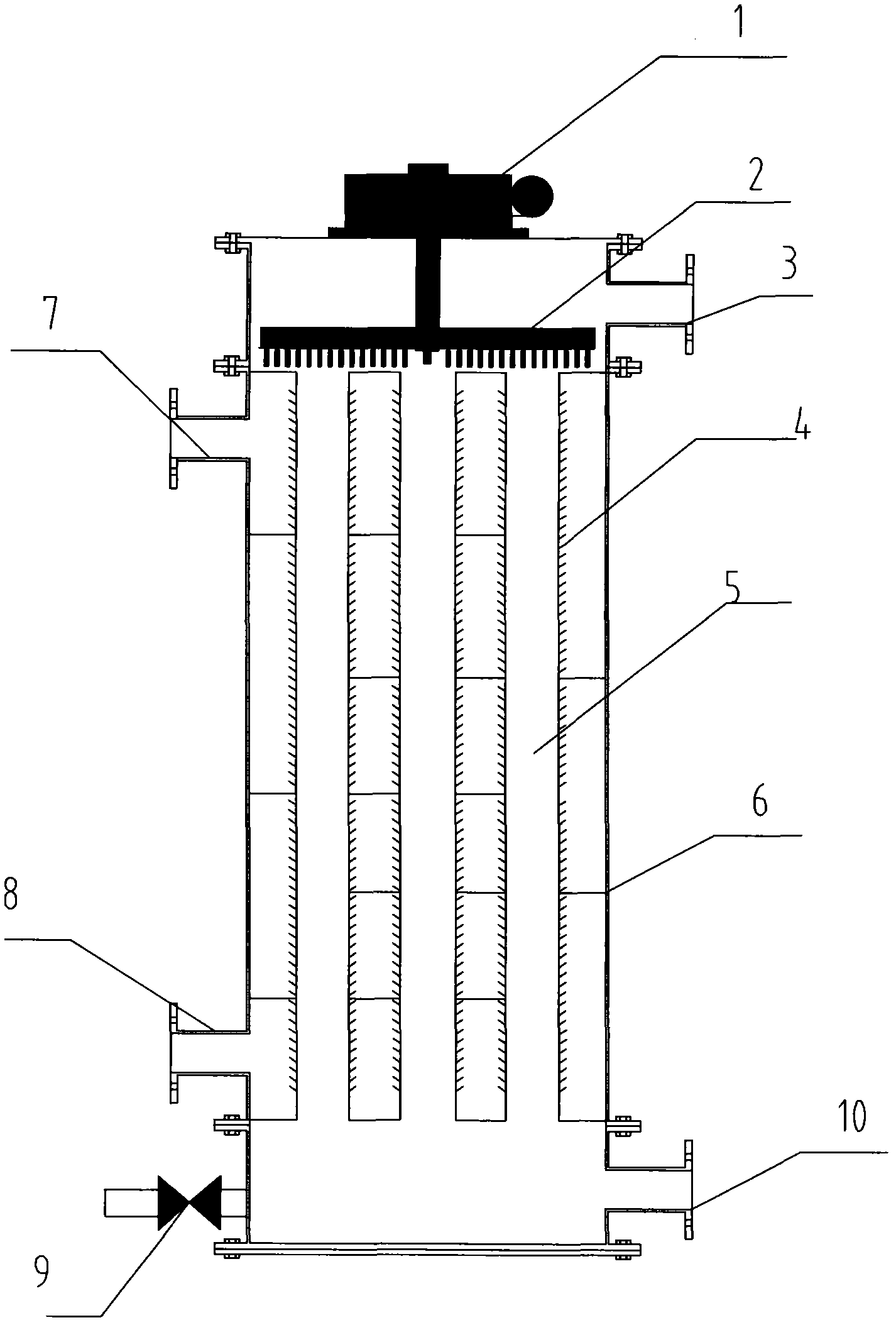

一种立式自动清洗污水源热泵换热器，包括换热器本体和减速机传动两部分，所述的减速机传动部分包括减速机(1)、电动刷(2)，电机驱动减速机(1)连接着电动刷(2);所述的换热器本体整体为立式，换热器本体内部的换热管(5)内径≥75mm，换热管(5)外表面连接若干个热管(4)，换热器管程上部设置污水进口(3)、下部设置污水出口(10)，换热器管程底部还设有带排空阀(9)的排污口;换热器壳程上部设有中介水出口(7)、下部设有中介水进口(8);电动刷(2)设置在换热管(5)顶部。本实用新型解决了目前污水源热泵系统换热管容易阻塞的问题，换热效率高。
权利要求书
1.一种立式自动清洗污水源热泵换热器，其特征在于：包括换热器本体和 减速机传动两部分，所述的减速机传动部分包括减速机(1)、电动刷(2)，电 机驱动减速机(1)连接着电动刷(2);所述的换热器本体整体为立式，换热器 本体内部的换热管(5)内径≥75mm，换热管(5)外表面连接若干个热管(4)， 换热器管程上部设置污水进口(3)、下部设置污水出口(10)，换热器管程底部 还设有带排空阀(9)的排污口;换热器壳程上部设有中介水出口(7)、下部设 有中介水进口(8);电动刷(2)设置在换热管(5)顶部。
说明书
立式自动清洗污水源热泵换热器
技术领域
本实用新型涉及一个换热器，尤其是应用在污水源热泵系统中的换热器。
背景技术
目前，污水源热泵系统所采用的自清洗换热器通常是卧式的，并且通常是在 污水换热器中安装螺旋纽带装置，换热管得内径通常是在25mm左右，容易造成 换热管内阻塞等问题，造成换热效率降低，甚至无法工作，况且由于污水污杂 物不容易通过反冲洗自动处理，通常需要定期进行人工清洗。
发明内容
本实用新型为了解决上述换热管容易阻塞的问题，设计了一种立式自动清 洗污水源热泵换热器。
本实用新型的具体技术特征为：包括换热器本体和减速机传动两部分，所 述的减速机传动部分包括减速机、电动刷，电机驱动减速机连接着电动刷;所 述的换热器本体整体为立式，换热器本体内部的换热管内径≥75mm，换热管外 表面连接若干个“热管”，换热器管程上部设置污水进口、下部设置污水出口， 换热器管程底部还设有带排空阀的排污口;换热器壳程上部设有中介水出口、 下部设有中介水进口;电动刷设置在换热管顶部。
本实用新型的有益效果是：
采用大管径(≥75mm)换热管，可以缓解大尺度污杂物堵塞换热管问题; 换热管外表面连接若干个“热管”导热，增加导热速度，提高换热效率。此种 立式换热器中的污杂物一般集中于壳程内下部，方便清洗;立式结构可节约占 地面积，充分利用污水源热泵机房空间。设置在换热管顶部的电动刷可以随时 将换热管上部的污杂物清楚，减少阻塞的可能性。
