申请日2012.12.20
公开(公告)日2013.07.17
IPC分类号C25C1/12; C02F9/06
摘要
本实用新型涉及电镀废水处理技术领域，具体的说是一种处理PCB加工过程中电镀铜废水的提铜处理装置，所述电镀铜废水储存桶通过连接管与电解系统连接，电解系统通过废水处理连接管与废水处理设备连接，电解系统通过废水回收连接管与电解后废液储存桶连接，所述电解系统还包含电解极板、电解液循环管，电解极板设置在电解液内，本实用新型充分利用废水中电解质成分，能将废水中所含有的少量铜离子电解成金属铜，且取铜便捷，设备操作简单，本实用新型铜离子提取率在95%以上，处理后最终废水中含铜量低于0.1g/L，更便于环保处理，且更体现废液价值。
权利要求书
1.一种处理PCB加工过程中电镀铜废水 的提铜处理装置，包含电镀铜废水 储存桶、电解系统、电解后废液储存桶、废水处理设备，其特征在于：所述电 镀铜废水储存桶通过连接管与电解系统连接，电解系统通过废水处理连接管与 废水处理设备连接，电解系统通过废水回收连接管与电解后废液储存桶连接。
2.根据权利要求1所述一种处理PCB加工过程中电镀铜废水的提铜处理装 置，其特征在于：所述电解系统还包含电解极板、电解液循环管，电解极板设 置在电解液内。
说明书
一种处理PCB加工过程中电镀铜废水的提铜处理装置
技术领域
本实用新型涉及电镀废水处理技术领域，具体的说是一种处理PCB加工过程中电镀铜废水的提铜处理装置。
背景技术
电镀废水包含镀件清洗水、废电镀液、其它废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的“跑、冒、滴、漏”的各种槽液和排水，以及设备冷却水，电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质，现有的电镀废水的处理方法为将废水排至环保池，采用中和沉淀法，将废液中铜离子沉淀下来，既造成资源浪费，又增加环保池处理负担。
因此，为克服上述技术的不足而设计出一款可以充分利用废水中电解质成分，能将废水中所含有的少量铜离子电解成金属铜，且取铜便捷，设备操作简单的一种处理PCB加工过程中电镀铜废水的提铜处理装置，正是发明人所要解决的问题。
发明内容
针对现有技术的不足，本实用新型的目的是提供一种处理PCB加工过程中电镀铜废水的提铜处理装置，其结构简单，使用方便，可以充分利用废水中电解质成分，能将废水中所含有的少量铜离子电解成金属铜，且取铜便捷，有非常好的实用价值。

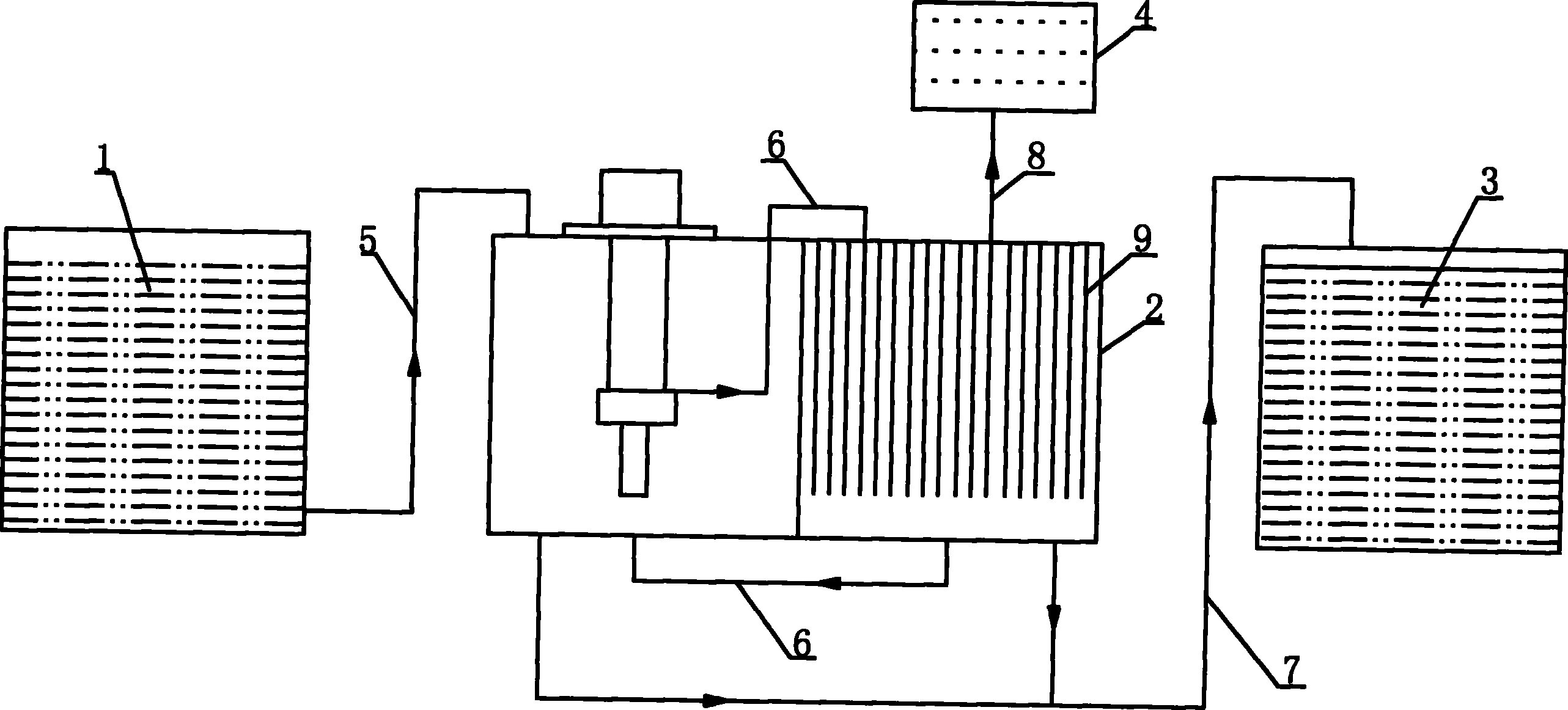

本实用新型解决其技术问题所采用的技术方案是：一种处理PCB加工过程中电镀铜废水的提铜处理装置，包含电镀铜废水储存桶、电解系统、电解后废液储存桶、废水处理设备，其特征在于：所述电镀铜废水储存桶通过连接管与电解系统连接，电解系统通过废水处理连接管与废水处理设备连接，电解系统通过废水回收连接管与电解后废液储存桶连接。
进一步，所述电解系统还包含电解极板、电解液循环管，电解极板设置在电解液内。
本实用新型的有益效果是：
1、本实用新型充分利用废水中电解质成分，能将废水中所含有的少量铜离子电解成金属铜，且取铜便捷，设备操作简单。
2、本实用新型铜离子提取率在95%以上，处理后最终废水中含铜量低于0.1g/L，更便于环保处理，且更体现废液价值。
