申请日2012.12.20
公开(公告)日2013.07.24
IPC分类号B01D53/04; B01D53/26
摘要
本实用新型提供了一种在线SF6气体微水处理装置，包括压力容器，压力容器上连接有充气管道和回收管道，充气管道和回收管道上分别安装有第一阀门和第二阀门，压力容器内设置有吸附材料，压力容器底部设置有底架，通过回收管道可以对压力容器进行充放气，通过充气管道可以将压力容器与问题气室连通，通过问题气室中的气体与压力容器内干燥的气体进行在线交换对流，将问题气室气体中的水分通过吸附材料吸附去除，实现在线去除水分的目的，不影响正常生产，节省了因气体微水超标造成的停电检修的时间，避免了检修的繁杂工序，可大幅降低检修成本。
权利要求书

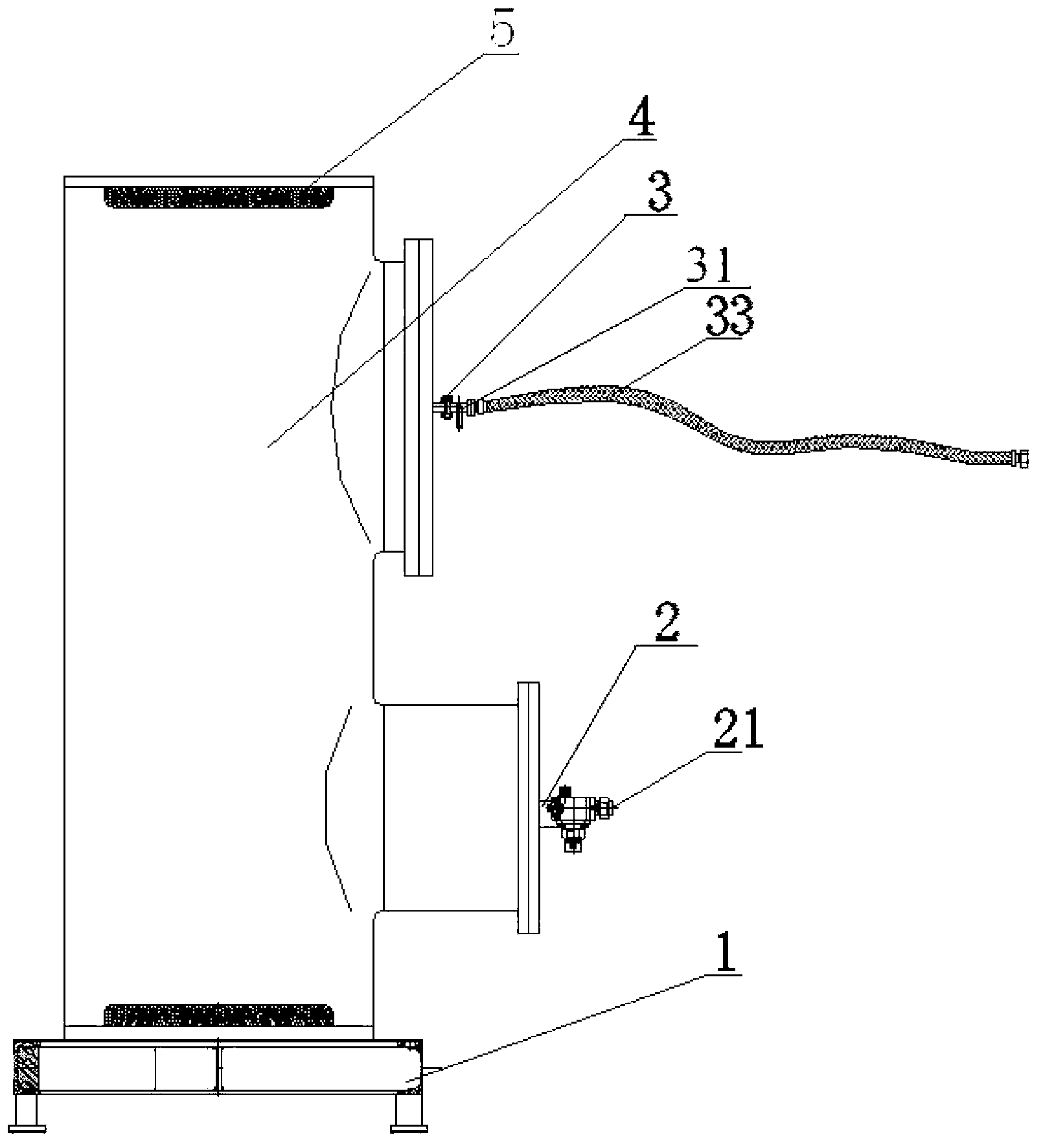

1.一种在线SF6气体微水处理装置，其特征在于：包括压力容器(4)，压力 容器(4)上连接有对其进行充放气的充气管道(3)和将压力容器与问题气室 连通的回收管道(2)，通过充气管道可以使问题气室中的气体与压力容器内干 燥的气体进行在线交换对流，充气管道(3)上安装有第一阀门(31)，压力容 器(4)内设置有吸附材料(5)，压力容器(4)底部设置有底架(1)。
2.根据权利要求1所述的在线SF6气体微水处理装置，其特征在于：所述压 力容器(4)上安装有压力表。
3.根据权利要求1所述的在线SF6气体微水处理装置，其特征在于：所述压 力容器(4)内，其顶部和底部均设置有吸附材料。
4.根据权利要求1所述的在线SF6气体微水处理装置，其特征在于：所述第 一阀门(31)为球状阀门。
说明书
一种在线SF6 气体微水处理装置
技术领域
本实用新型涉及一种用于处理运行状态下组合电器内的微量水分的装置， 特别涉及一种在线SF6气体微水处理装置。
背景技术
六氟化硫(SF6)气体是迄今为止最理想的绝缘和灭弧介质，被广泛应用于高 压电器设备中。SF6气体中危害性最大的杂质是水分，含水量过高会危及电气设 备的安全运行。DL/T596-1996《电力设备预防性试验规程》中规定：20℃时气 体绝缘开关(GIS)装置中,灭弧气室大修后SF6气体中水分的体积分数含水量， 不大于150x10-6，运行中不大于300x10-6;其它气室大修后不大于250x10-6， 运行中不大于500x10-6。当气室中的微水超标，需要进行停电作业，将设备退 出运行，对问题气室中的气体进行处理，处理后进行试验验证合格后才能再投 入运行。
现阶段用于在线处理微水超标问题的办法为：外挂一个独立的容器，里面 充有与问题气室压力相等的合格气体，并装有足量的吸附剂，将此容器与问题 气室通过管道相连，问题气室内的水分分压比容器的高，利用水分扩散原理使 超标气室的微水下降。通过这种方法，可以实现带电处理微水超标的问题，但 受制于连接处充气嘴的通径较小、扩散速度慢等因素的影响，完成处理所需的 时间较长，处理效果并不明显，未得到广泛的应用。
实用新型内容
为解决上述问题，本实用新型提供了一种在线SF6气体微水处理装置，该装 置结合置换及扩散的两种方法，可以实现在设备带电情况下对微水超标气室进 行处理，提高了处理的速度。
本实用新型所采用的技术方案是：一种在线SF6气体微水 处理装置，包括压 力容器，压力容器上连接有对其进行充放气的充气管道和将压力容器与问题气 室连通的回收管道，通过充气管道可以使问题气室中的气体与压力容器内干燥 的气体进行在线交换对流，充气管道上安装有第一阀门，压力容器内设置有吸 附材料，压力容器底部设置有底架。
所述压力容器上安装有压力表。
所述压力容器内，其顶部和底部均设置有吸附材料。
所述第一阀门为球状阀门。
本实用新型所述的微水处理装置，压力容器上装有回收管道和充气管道，通 过回收管道可以对压力容器进行充放气，通过充气管道可以将压力容器与问题 气室连通，压力容器里装有足量的吸附材料，并充有干燥的SF6气体，通过问题 气室中的气体与压力容器内干燥的气体进行在线交换对流，使问题气室气体中 的水分通过吸附材料吸附去除，实现在线去除水分的目的，不影响正常生产， 节省了因气体微水超标造成的停电检修的时间，避免了检修的繁杂工序，可大 幅降低检修成本。
