申请日2011.11.16
公开(公告)日2012.07.11
IPC分类号C02F1/461
摘要
本实用新型公开了一种水处理电解电极，包括正电极和负电极;所述正电极和正极接线柱相连，所述负电极和负极接线柱相连，其中，所述正电极为支撑轴杆，所述负电极为外圆套管，所述外圆套管套在支撑轴杆外，所述支撑轴杆上设有螺旋式导流阻隔齿条从而在外圆套管和支撑轴杆之间的间隙中形成螺旋节槽通道。本实用新型提供的水处理电解电极，采用支撑轴杆和外圆套管并在其间隙设置螺旋式导流阻隔齿条形成螺旋节槽通道，从而延长污水和电极有效接触时间，提高电解效果且不增加成本。
权利要求书
1.一种水处理电解电极，包括正电极和负电极;所述正电极和正极接线柱(5)相连，所述负电极和负极接线柱(4)相连，其特征在于，所述正电极为支撑轴杆(1)，所述负电极为外圆套管(3)，所述外圆套管(3)套在支撑轴杆(1)外，所述支撑轴杆(1)上设有螺旋式导流阻隔齿条(2)从而在外圆套管(3)和支撑轴杆(1)之间的间隙中形成螺旋节槽通道(6)。
2.如权利要求1所述的水处理电解电极，其特征在于，所述支撑轴杆(1)为钛金属圆柱棒，所述外圆套管(3)为圆柱形钛金属管。
3.如权利要求1所述的水处理电解电极，其特征在于，所述螺旋式导流阻隔齿条(2)为绝缘齿条。
说明书
水处理电解电极
技术领域
本实用新型涉及一种电解电极，尤其涉及一种水处理电解电极。
背景技术
水处理电解是正极、负极电极通过溶液作为导体，在电压电流的作用下产生电子的相向运动所产生的电化学反应氧化 还原，如图1所示。当氧化 还原持续发生时污水中的溶解物质和悬浮物被聚凝分离，从而达到还本清源的目的。
如果要将污水经电解达到还本清源这一目的，首先必须满足以下5个基本条件：1)负载电压确定;2)电流密度确定;3)电解作用的时间;4)电极比表面积确定;5)污水流速确定。当电压和电流密度确定后，电解作用的时间和电极比表面积，决定着电解的效果，而电解作用时间与污水和电极是否有效接触而关联。
现水处理电解工艺电极板形式有板式电极(平面)或环型电极。板式电极如果要达到理想的处理效果时，电耗高，处理时间长，运行成本高，设备投资大;环式电极虽在处理效果优于板式电极，但由于污水和电极有效接触时间短，达不到时效要求，如要达到时效要求则需要延长电极长度，环形电极达到一定长度时，对电极制造带来了难度，同时也加大了电解设备的制造成本。电极面积增加其电耗增加，运行成本增高。
由上可见，为了使污水和电极有效接触时间得到延长，有必要对现有的平面式电极和环式电极进行改进。
实用新型内容
本实用新型所要解决的技术问题是提供一种水处理电解电极，延长污水和电极有效接触时间，提高电解效果且不增加成本。

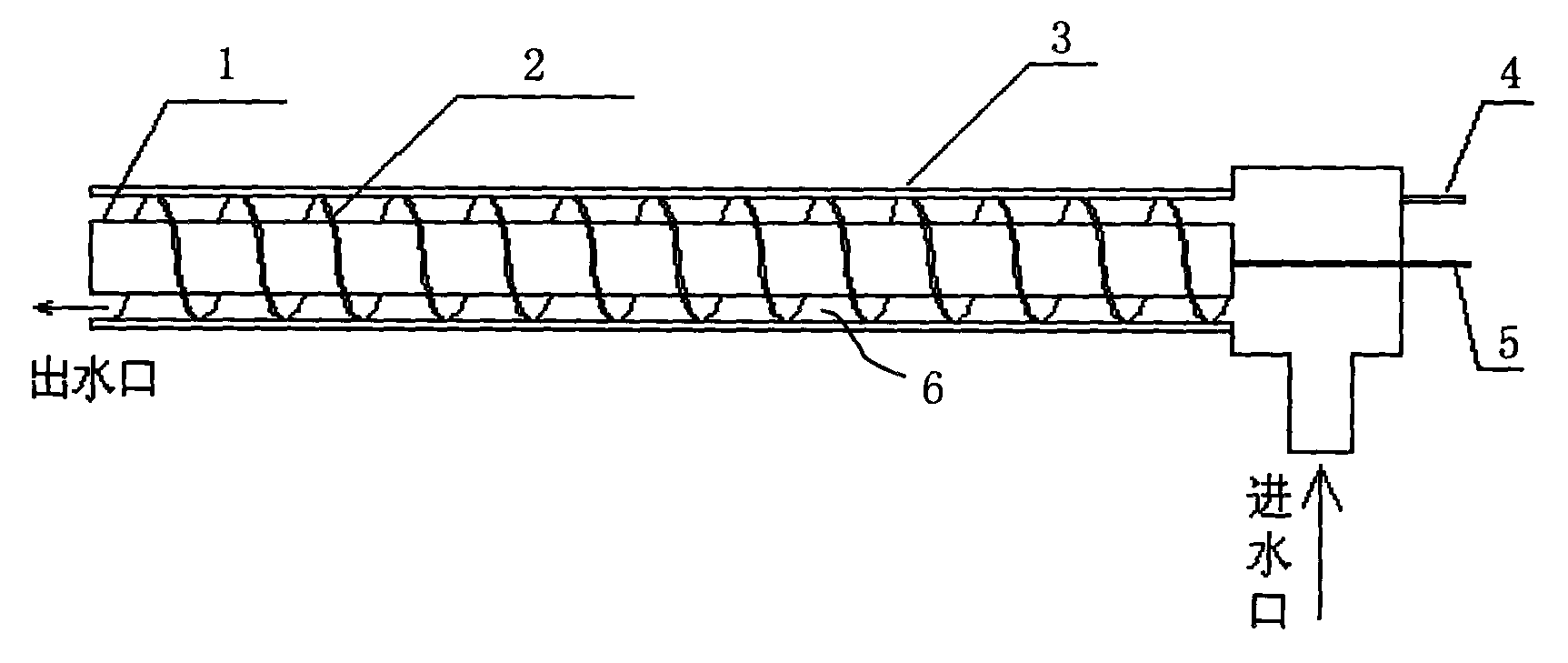

本实用新型为解决上述技术问题而采用的技术方案是提供一种水处理电解电极，包括正电极和负电极;所述正电极和正极接线柱相连，所述负电极和负极接线柱相连，其中，所述正电极为支撑轴杆，所述负电极为外圆套管，所述外圆套管套在支撑轴杆外，所述支撑轴杆上设有螺旋式导流阻隔齿条从而在外圆套管和支撑轴 杆之间的间隙中形成螺旋节槽通道。
上述的水处理电解电极，其中，所述支撑轴杆为钛金属圆柱棒，所述外圆套管为圆柱形钛金属管。
上述的水处理电解电极，其中，所述螺旋式导流阻隔齿条为绝缘齿条。
本实用新型对比现有技术有如下的有益效果：本实用新型提供的水处理电解电极，采用支撑轴杆和外圆套管并在其间隙设置螺旋式导流阻隔齿条形成螺旋节槽通道，从而延长污水和电极有效接触时间，提高电解效果且不增加成本。
