申请日2011.11.16
公开(公告)日2012.04.04
IPC分类号C02F103/30; C02F9/04
摘要
本发明涉及一种用于纺织染色的二次污水处理装置，包括溶解槽，溶解槽通过管道与一加压泵相连接，溶解槽通过加压泵连接一调节池，调节池通过管道连接一过滤机，调节池通过过滤机连接反应池，反应池上方接有控制污物回流至调节池中的循环泵，反应池下端出口处接有压滤泵，过滤机是由至少一组叠螺式过滤单元构成的叠螺式过滤机，一种用于纺织染色的二次污水处理装置还包括压滤机，压滤机放置于运输车或污物集中区上方，通过管道与压滤泵相连接。本发明工作效率高，性能稳定，除污能力强，一体化的整体设计，机体轻巧耐用，自动化控制，可靠性高，是一种操作简单，使用方便，高效率高品质的环保型污水处理装置。
权利要求书

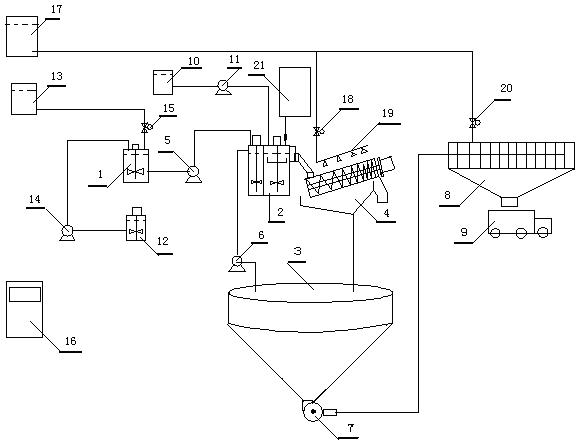

1.一种用于纺织染色的二次污水处理装置，包括溶解槽(1)，所述溶解槽(1)通过管道与一加压泵(5)相连接，所述溶解槽(1)通过所述加压泵(5)连接一调节池(2)，所述调节池(2)通过管道连接一过滤机(4)，所述调节池(2)通过过滤机(4)连接反应池(3)，所述反应池(3)上方接有控制污物回流至调节池(2)中的循环泵(6)，所述反应池(3)下端出口处接有压滤泵(7)，其特征在于：所述过滤机(4)是由至少一组叠螺式过滤单元构成的叠螺式过滤机，所述二次污水处理装置还包括压滤机(8)，所述压滤机(8)放置于运输车(9)或污物集中区上方，通过管道与所述压滤泵(7)相连接。
2.根据权利要求1所述的一种用于纺织染色的二次污水处理装置，其特征在于：所述二次污水处理装置还包括絮凝剂(10)，所述絮凝剂(10)通过一送料泵(11)与所述调节池(2)相连接，所述溶解槽(1)通过管道连接送药泵(14)，溶解槽(1)通过所述送药泵(14)连接一药剂槽(12)，所述溶解槽(1)还通过管道连接进水阀(15)，所述溶解槽(1)通过所述进水阀(15)连接水计量槽(13)，在所述压滤机(8)上方的管道上设置一控水阀(20)。
3.根据权利要求1或2所述的一种用于纺织染色的二次污水处理装置，其特征在于：所述二次污水处理装置还包括电控柜(16)，所述电控柜(16)与所述过滤机(4)、所述压滤机(8)及一淋水器(19)活动电连接，用于提供电力支持，在所述淋水器(19)的上面设置水阀门(18)，控制所述淋水器(19),水阀门(18)、淋水器(19)通过管道与水储槽(17)相连通，用于向过滤机(4)供水。
4.根据权利要求1所述的一种用于纺织染色的二次污水处理装置，其特征在于：所述过滤机(4)的每组叠螺式过滤单元包括螺旋推动轴(4-1)，多重固定叠片(4-2)和多重游动叠片(4-3)，所述螺旋推动轴(4-1)位于所述多重固定叠片(4-2)和多重游动叠片(4-3)的中间，所述每一个叠螺式过滤单元又分为浓缩段21和脱水段22两部分。
5.根据权利要求1所述的一种用于纺织染色的二次污水处理装置，其特征在于：所述压滤机(8)可设置为液压式或者板框式。
说明书
一种用于纺织染色的二次污水处理装置
技术领域
本发明涉及到一种污水处理装置，尤其涉及到一种可广泛、便捷应用于纺织行业中，处理纺织品染色后污水的二次污水处理装置。
背景技术
纺织品的花色向来是体现纺织品品质的一个重要标志。为了提高花色质量，染色工艺流程中必然会消耗大量的热能和水源，也出现了越来越多，越来越复杂的化学药品类染料和媒染剂，随之而来的污水处理就变得更加迫切需要。污水处理大致分为三级：一级处理主要是酸碱中和及去除大颗粒沉淀物;二级处理主要是去除COD及BOD污物，达到排放标准;三级处理主要是去除氮、磷、病毒及重金属等，达到排放标准。现阶段的二级处理中，大多数流程基本只采用通过加入絮凝剂使水与杂质分离开来,或者使液体中分散的细粒固体形成絮凝物的高分子聚合物，再统一收集。此种方法一来需要大量的絮凝剂，经济成本过大，二来仅依靠絮凝剂的单独作用，清除水中COD 及BOD污物的效果不显著，效率也不高，常常仍达不到国家规定的排放标准。发明内容
为了解决上述问题，本发明的目的是提供一种用于纺织染色的二次污水处理装置，通过电控柜的电力供给，该装置具有不间断运行，连续处理污水的功能。一体化的整体设计，机体轻巧耐用，节省运行费用;自动化控制，节省人力;叠螺式过滤机的特殊构造和压滤机的巧妙配合，在节约了经济成本的同时又大大提高了工作效率，解决了一般污水处理装置费时费工，处理污水能力效果不显著，可靠性差且成本过高的问题，尤其广泛适用于纺织染色的二次污水处理，多用于纺织业。
本发明为了解决上述技术问题所采用的技术方案如下：
本发明是一种用于纺织染色的二次污水处理装置，包括溶解槽，
溶解槽通过管道与一加压泵相连接，溶解槽通过加压泵连接一调节池，调节池通过管道连接一过滤机，调节池通过过滤机连接反应池，反应池上方接有控制污物回流至调节池中的循环泵，反应池下端出口处接有压滤泵，过滤机是由至少一组叠螺式过滤单元构成的叠螺式过滤机，一种用于纺织染色的二次污水处理装置还包括压滤机，压滤机放置于运输车或污物集中区上方，通过管道与压滤泵相连接。
本发明的进一步改进在于：此装置还包括絮凝剂，絮凝剂通过一送料泵与所述调节池相连接，溶解槽通过管道连接送药泵，溶解槽通过送药泵连接一药剂槽，溶解槽还通过管道连接进水阀，溶解槽通过进水阀连接水计量槽，在压滤机上方的管道上设置一控水阀，压滤机可设置为液压式或者板框式。
本发明的进一步改进在于：此装置还包括电控柜，电控柜与所述过滤机、压滤机及一淋水器活动电连接，用于提供电力支持，在淋水器的上面设置水阀门，控制淋水器，水储槽通过管道与水阀门、淋水器相连通，用于向过滤机供水。
本发明的进一步改进在于：所述过滤机的叠螺式过滤单元包括螺旋推动轴，多重固定叠片和多重游动叠片，螺旋推动轴位于所述多重固定叠片和多重游动叠片的中间。
本发明的有益效果：溶解槽的设置使得药剂和水分别通过送药泵和加压泵的调节控制，成比例的在溶解槽中配成药剂溶液，融合上絮凝剂的物理作用，可有效的使水与杂质基本分离开来，过滤机中叠螺式过滤单元的特殊结构，使得污水更进一步的充分被过滤，通过重力浓缩以及污物在推进过程中受到背压板形成的内压作用实现充分脱水，自动化控制简单便捷，增强了同类型装置处理污水的能力，提高了工作效率;而污物可通过循环泵的作用再次回送于调节池中统一存放，统一处理，减少人力投资也更加环保。经过凝絮剂与过滤机过滤后的污水最后还将在压滤泵的控制下通过液压式或板框式压滤机，做最后一次的固液分离，清除污物，不需要大量的人力物力，经济成本相对较低，省时省力，在同类型的污水处理装置中大大提高了工作效率和工作能力，处理污水更精确更可靠，更方便更快捷。
