申请日2011.11.17
公开(公告)日2012.07.11
IPC分类号C02F9/04
摘要
一种车载式污水处理装置，药品储槽(13)通过加药泵与对应的反应槽连接;提升泵(3)出水口连接反应槽组(2);反应槽组(2)上部有溢流口连接到第一中间槽(4);第一中间槽(4)连通第一加压泵(5)的进水口;第一加压泵(5)的出水口依次连接粗过滤器(6)和精过滤器(7);精过滤器(7)出水口连接第二中间槽(11);第二中间槽(11)连通第二加压泵(8)进水口;第二加压泵(8)出水口依次连接一级膜过滤器(9)和二级膜过滤器(10);二级膜处理器(10)的出口接输出清水管。上述设备均装于汽车内。是一种可移动的、设备小巧的车载式污水处理装置。
权利要求书

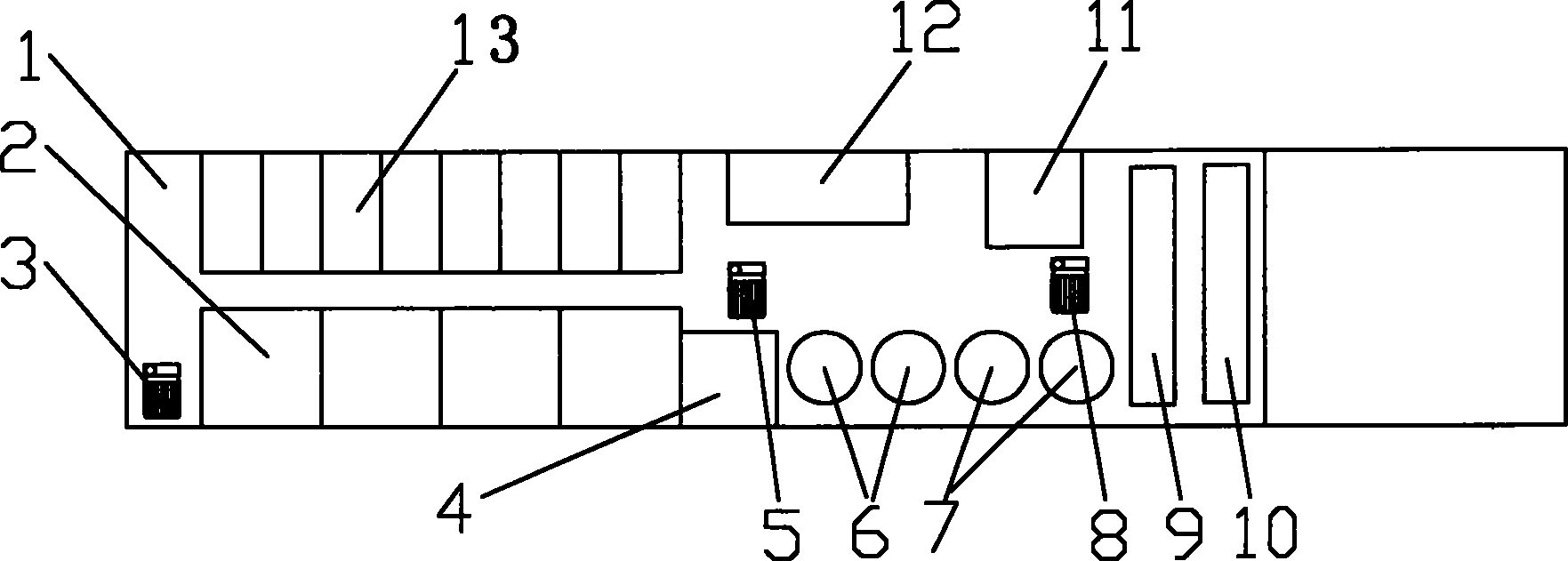

1.一种车载式污水处理装置，其特征在于：包括有汽车(1)和装于汽车(1)中的反应槽组(2)、提升泵(3)、第一中间槽(4)、第一加压泵(5)、粗过滤器(6)、精过滤器(7)、第二加压泵(8)、一级膜过滤器(9)、二级膜过滤器(10)、第二中间槽(11)、药品储槽(13)和电控柜(12)，药品储槽(13)通过加药泵与对应的反应槽连通;提升泵(3)出水口连接反应槽组(2);反应槽组(2)上部有溢流口连接到第一中间槽(4);第一中间槽(4)连通第一加压泵(5)的进水口;第一加压泵(5)的出水口依次连接粗过滤器(6)和精过滤器(7);精过滤槽(7)出水口连接第二中间槽(11);第二中间槽(11)连通第二加压泵(8)进水口;第二加压泵(8)出水口依次连接一级膜过滤器(9)和二级膜过滤器(10);二级膜处理器(10)的出口接输出清水管。
说明书
车载式污水处理装置
【技术领域】
本实用新型涉及至少有一个化学处理步骤和至少有一个物理处理步骤的 水、废水或污水的多级处理，尤指一种车载式污水处理装置。
【背景技术】
现有的污水处理设备多为固定式结构，设备庞大、不适合移动。在没有合 适处理装置的特殊场合，如有少量污水需要处理时，通常需用合适的容器进行 收集，然后再用专门的车辆运输至专业污水处理厂进行处理，十分不便。
【发明内容】
本实用新型的目的在于提供一种可移动的、设备小巧的车载式污水处理装 置。
本实用新型解决其技术问题所采用的技术方案是：一种车载式污水处理装 置，其特征在于：包括有汽车和装于汽车中的反应槽组、提升泵、第一中间槽、 第一加压泵、粗过滤器、精过滤器、第二加压泵、一级膜过滤器、二级膜过滤 器、第二中间槽、药品储槽和电控柜，药品储槽通过加药泵与对应的反应槽连 接;提升泵出水口连接反应槽组;反应槽组上部有溢流口连接到第一中间槽; 第一中间槽连通第一加压泵的进水口;第一加压泵的出水口依次连接粗过滤器 和精过滤器;精过滤器出口连接第二中间槽;第二中间槽连通第二加压泵进水 口;第二加压泵出水口连接一级膜过滤器和二级膜过滤器;二级膜处理器的出 口接输出清水管。
待处理的污水经化验，确定加药方案后，由提升泵输送至反应槽组，在此 污水经过pH调整、氧化或还原、pH再调整、重金属捕捉、混凝、聚凝反应，得 到泥水混合物，并溢流到第一中间槽中，然后经过第一加压泵加压，被送到粗 过滤器和精过滤器中进行泥水分离，出水溢流到第二中间槽中。在此可进行pH 再调整以满足下步操作的要求。
过滤器可以采用滤袋式，为了不影响前面步骤连续操作的要求，粗过滤槽 和精过滤槽均可以设两个一组。
第二中间槽可以设两个出水口，一个连接第二加压泵，一个留作与其它车 载式污水处理装置的接驳，可实现两套或多套装置串联，以便处理复杂的高浓 度工业污水。
如不需要与其它处理装置连接时，第二中间槽的出水经过第二加压泵的加 压后，送至两级膜过滤器，处理后的污水可达到排放要求。
本实用新型的有益效果是：可移动性，可用于各种有少量污水需处理的场 合，而且根据携带药品的不同，可适用于多种工业污水的处理。由于是模块化 设计，如多车组合，也可用于复杂工业污水的处理。特别适用于应急抢险和不 适合建设永久性污水处理设施场所的少量污水处理.
