申请日2011.10.31
公开(公告)日2012.07.04
IPC分类号E03F5/22
摘要
本实用新型公开了一种污水处理厂提升泵房应急保护系统，其特征在于，包括设置于集水井前方粗格栅井内粗格栅前方的过水管道中的应急水泵，应急水泵与一台柴油发电机相连并可靠其驱动，所述柴油发电机设置于地面，应急水泵出水口通过管道连接到地面。本实用新型的应急保护系统，能够有效地为提升泵房提供应急保护，最大程度避免提升泵房被淹，保障了提升泵房的安全。
权利要求书
1. 一种污水处理厂提升泵房应急保护系统，其特征在于，包括设置于集水井前方粗格栅井内粗格栅前方的过水管道中的应急水泵，应急水泵与一台柴油发电机相连并可靠其驱动，所述柴油发电机设置于地面，应急水泵出水口通过管道连接到地面。
说明书
一种污水处理厂提升泵房应急保护系统
技术领域
本实用新型涉及一种城市污水处理厂，尤其是一种污水处理厂提升泵房应急保护系统。
背景技术
在城市污水处理厂的污水处理系统中，污水进入处理系统后，需要经过预处理的工艺，以维持除渣沉砂等物理处理。预处理工艺中，污水需要先经过一个速闭站，然后再经过一个粗格栅井，然后进入集水井后再进入提升泵房。其中速闭站主要包括一个可控制快速关闭的闸阀，用于当水量过大时关闭进水。粗格栅井的设备主要包括有设置于过水管道中的粗格栅和位于粗格栅前方的抓渣车，用于将污水中较大的渣滓过滤和抓除掉。集水井主要用于为提升泵房蓄水之用，提升泵房中采用大功率的提升泵将污水提升至地面高度进行后续处理。
这种现有系统中，由于速闭站的闸阀长期在污水中浸泡容易出现锈蚀和破损等，导致闸阀难以完全切断进水，故每到雷雨和洪水季节，容易导致涌入集水井和提升泵房的污水量过大，使提升泵房被淹，对提升泵电机设备造成破坏。同时，当提升泵内设备出现故障导致污水提升不及时，也容易导致提升泵房被淹，造成事故。
实用新型内容
针对上述现有技术的不足，本实用新型所要解决的技术问题是，怎样提供一种污水处理厂提升泵房应急保护系统，最大程度地避免提升泵房发生被淹事故，提高提升泵房安全性。
为了解决上述技术问题，本实用新型中采用了如下的技术方案：

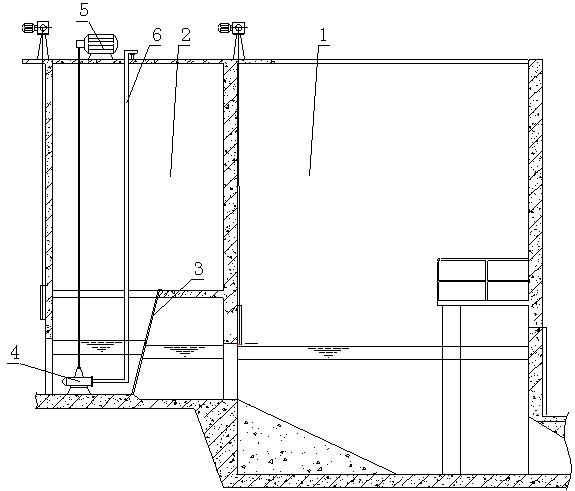

一种污水处理厂提升泵房应急保护系统，其特征在于，包括设置于集水井前方粗格栅井内粗格栅前方的过水管道中的应急水泵，应急水泵与一台柴油发电机相连并可靠其驱动，所述柴油发电机设置于地面，应急水泵出水口通过管道连接到地面。一般可以连接到地面污水渠中。
本系统方案中设置了由发电机带动的应急水泵，故当进水量大，或者提升泵房出现故障时，可以靠应急水泵进行应急性排水，提高提升泵房安全。同时将应急水泵设置于集水井前方的粗格栅井内，一来是因为该处粗格栅上方的台阶上方便安置柴油发电机，二来是应急水泵设置于该处，可以在发现洪水大量涌进时，第一时间就启动应急水泵进行应急排水，减少进入集水井的水量，给提升泵房提供更多的缓冲时间，故可以更好地保障提升泵房的安全。
综上所述，本实用新型的应急保护系统，能够有效地为提升泵房提供应急保护，最大程度避免提升泵房被淹，保障了提升泵房的安全。
