申请日2011.10.31
公开(公告)日2012.07.04
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理消毒池溢流堰出水结构，包括溢流堰和相邻的出水井，溢流堰和出水井之间具有阻水墙，出水井底部位置低于溢流堰底部位置，出厂水以自由流的方式从溢流堰跌落到出水井，出水井底部设置有出水管道，溢流堰和出水井的上方封盖有盖板;其特征在于，所述盖板上正对出水井的上方位置设置有通孔使出水井上方空腔与大气连通。本实用新型在保持溢流堰安全性和美观性的前提下，消除了出水管道流量计显示不准确的缺陷。同时本实用新型还具备结构简单，实施方便的优点。
权利要求书
1.一种污水处理消毒池溢流堰出水结构，包括溢流堰和相邻的出水井，溢流堰和出水井之间具有阻水墙，出水井底部位置低于溢流堰底部位置，出厂水以自由流的方式从溢流堰跌落到出水井，出水井底部设置有出水管道，溢流堰和出水井的上方封盖有盖板;其特征在于，所述盖板上正对出水井的上方位置设置有通孔使出水井上方空腔与大气连通。
说明书
一种污水处理消毒池溢流堰出水结构
技术领域
本实用新型涉及一种城市污水处理厂消毒池溢流堰，尤其是一种污水处理消毒池溢流堰出水结构。
背景技术
在城市污水处理厂的污水处理系统中，污水经过预处理和生化处理后，最后会进入消毒池消毒，再采用溢流堰溢流的方式出水，完成整个污水处理流程。
现有的一种消毒池溢流堰出水处结构，包括溢流堰和相邻的出水井，溢流堰和出水井之间具有阻水墙，出水井底部位置低于溢流堰底部位置，出厂水以自由流的方式从溢流堰跌落到出水井，然后通过位于出水井底部的出水管道排走。为了安全和美化，溢流堰和出水井的上方封盖有盖板，盖板上种植有绿化植物。
为了便于计算出厂水的流量，以换算处理厂处理流量，在出水井后方的出水管道中设计有流量计以对出水流量进行计算。但申请人发现，上述这种现有结构的溢流堰出水管道中，当污水处理量比较大时，流量计常常出现计量波动的情况，出水流量计显示的瞬时流量会出现从正值到零、从零到负值，再到零、正值的异常脉动变化，无法准确计量，这种反复的异常现象给合作公司污水处理量的准确核算造成了极大影响。
实用新型内容
针对上述现有技术的不足，本实用新型所要解决的技术问题是，怎样新设计一种污水处理消毒池溢流堰出水结构，以消除流量计显示不准确的问题。
为了解决上述技术问题，本实用新型中采用了如下的技术方案：

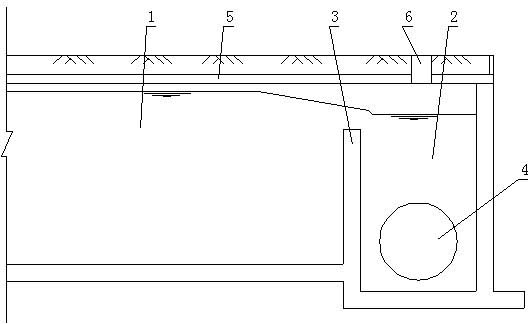

一种污水处理消毒池溢流堰出水结构，包括溢流堰和相邻的出水井，溢流堰和出水井之间具有阻水墙，出水井底部位置低于溢流堰底部位置，出厂水以自由流的方式从溢流堰跌落到出水井，出水井底部设置有出水管道，溢流堰和出水井的上方封盖有盖板;其特征在于，所述盖板上正对出水井的上方位置设置有通孔使出水井上方空腔与大气连通。
申请人研究了现有技术中存在的问题，发现在处理污水量比较大时，溢流堰的水面常常会到达盖板底部，从而在溢流堰表面形成水密封，而水流从溢流阀流入出水井是以跌流的方式流入出水井，故在出水井上方与盖板之间会形成一个封闭的空间。同时水流跌落时会产生大量水汽，水汽积蓄于该封闭空间中无法排出，会连同水流挟带进出水管道。当出水管道中夹杂大量气体时，就会导致流量计显示不准确，出现异常波动。故本实用新型在盖板上方正对出水井的位置设置通孔，使出水井上方与大气连通，故气体通过通孔进入大气后不再被夹杂进水流。保证了流量计的准确性。同时，由于仅仅在出水井上方的盖板上设置通孔，故盖板其他地方仍然能够封盖住溢流堰，不影响安全，同时盖板其他地方仍然可以种植绿化，故也不影响美观性。
综上所述，本实用新型在保持溢流堰安全性和美观性的前提下，消除了出水管道流量计显示不准确的缺陷。同时本实用新型还具备结构简单，实施方便的优点。
