申请日2011.11.17
公开(公告)日2012.07.11
IPC分类号E03F5/02
摘要
本实用新型涉及一种组合式预制钢筋混凝土污水、雨水检查井，其特征在于包括井体和位于井体顶部具有收缩端口的井脖，所述井体是由井底和井身构成，井底、井身和井脖均为预制钢筋混凝土件并由下至上顺序密封连接组合为整体井，在井体上设有至少一个管道连接孔;所述井体为圆筒形或方形;在井身与井脖之间设置圆筒形井脖高度调节节，所述井脖高度调节节是预制钢筋混凝土件。本实用新型的有益效果是：缩短工期，提高施工效率，提高工程质量，节省人力资源，使用灵活方便，寿命长，并达到保护耕地资源和环境的效果。
权利要求书
1.一种组合式预制钢筋混凝土污水、雨水检查井，其特征在于包括井体 和位于井体顶部具有收缩端口的井脖，所述井体是由井底和井身构成，井底、 井身和井脖均为预制钢筋混凝土件并由下至上顺序密封连接组合为整体井， 在井体上设有至少一个管道连接孔。
2.根据权利要求1所述的组合式预制钢筋混凝土污水、雨水检查井， 其特征在于所述井体为圆筒形或方形。
3.根据权利要求2所述的组合式预制钢筋混凝土污水、雨水检查井，其 特征在于所述井体为圆筒形的检查井，其井底为圆形底筒，其井身为圆筒节， 其井脖为具有圆锥形收缩端口的圆筒节，所述管道连接孔设置在井体侧壁 上。
4.根据权利要求3所述的组合式预制钢筋混凝土污水、雨水检查井，其 特征在于在所述井身与井脖之间设置圆筒形井脖高度调节节，所述井脖高度 调节节是预制钢筋混凝土件。
5.根据权利要求2所述的组合式预制钢筋混凝土污水、雨水检查井，其 特征在于所述井体为方形的检查井，其井底为方形底壳体，其井身为与方形 底壳体扣合的顶面开孔的方形顶壳体，其井脖为与所述顶面开孔密封连接的 具有圆锥形收缩端口的圆筒节，所述管道连接孔设置在井体侧壁上。
6.根据权利要求5所述的组合式预制钢筋混凝土污水、雨水检查井，其 特征在于在所述方形顶壳体顶面与井脖之间设置圆筒形井脖高度调节节，所 述井脖高度调节节是预制钢筋混凝土件。
7.根据权利要求1～6的任一项所述的组合式预制钢筋混凝土污水、雨 水检查井，其特征在于相邻的所述预制钢筋混凝土件之间通过凸棱/凹槽结 构嵌装连接并在接合处敷设水泥沙浆层及防水层。
说明书
组合式预制钢筋混凝土污水、雨水检查井
技术领域
本实用新型涉及一种可用于城镇街道、居民住宅区及公路用污水、雨水 排放管路系统用检查井，尤其涉及一种组合式预制钢筋混凝土污水、雨水检 查井。
背景技术
在城镇街道、居民住宅区及公路路面，为检测污水管路及雨水排放管路 的运行状况，截留管路中的杂物、沉积泥沙，以及便于进行管路疏通维护， 在管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一 定距离处均需要设置检查井。但现有的检查井主要采用传统黏土红砖垒砌的 砖砌结构，其缺陷是：(1)随着社会经济的发展，建设速度的提高，砖砌检查井 使用数量巨增，由于黏土用量过大使耕地遭到破坏，尤其砖砌检查井须采用 现场人工施工方式，环境污染严重，费工费时费力，浪费人力资源，施工周 期长;目前国家已从建筑业规定限制使用红砖，以保护资源和环境。(2)砖砌 结构强度差，承载力低，易损坏，使用寿命短，且防渗透性能差，造成污水 下渗，污染环境。(3)现有砖砌检查井为整体型井，体积大、占地面积大，只 能现场砌筑，给制造及使用带来极大不便。(4)砖砌施工受气候、环境影响大， 如冬季、雨季无法施工，不能保证工期。沿海地区水位高，砌砖水泥不能成 型也影响施工进度及质量。
综上所述，开发新型结构及材料的污水、雨水检查井，成为业界关注问题。
实用新型内容
本实用新型的主要目的在于针对上述问题，提供一种可用于城镇街道、 居民住宅区及公路用污水、雨水排放管路系统的组合式预制钢筋混凝土污水、 雨水检查井，采用高强度的钢筋混凝土组合型预制件代替了现场垒砌散砖整 体型结构，缩短工期、提高施工效率，节省人力资源，使用灵活方便，寿命 长，并达到保护耕地资源和环境的效果。
本实用新型解决其技术问题所采用的技术方案是：
一种组合式预制钢筋混凝土污水、雨水检查井，其特征在于包括井体和 位于井体顶部具有收缩端口的井脖，所述井体是由井底和井身构成，井底、 井身和井脖均为预制钢筋混凝土件并由下至上顺序密封连接组合为整体井， 在井体上设有至少一个管道连接孔。
所述井体为圆筒形或方形。

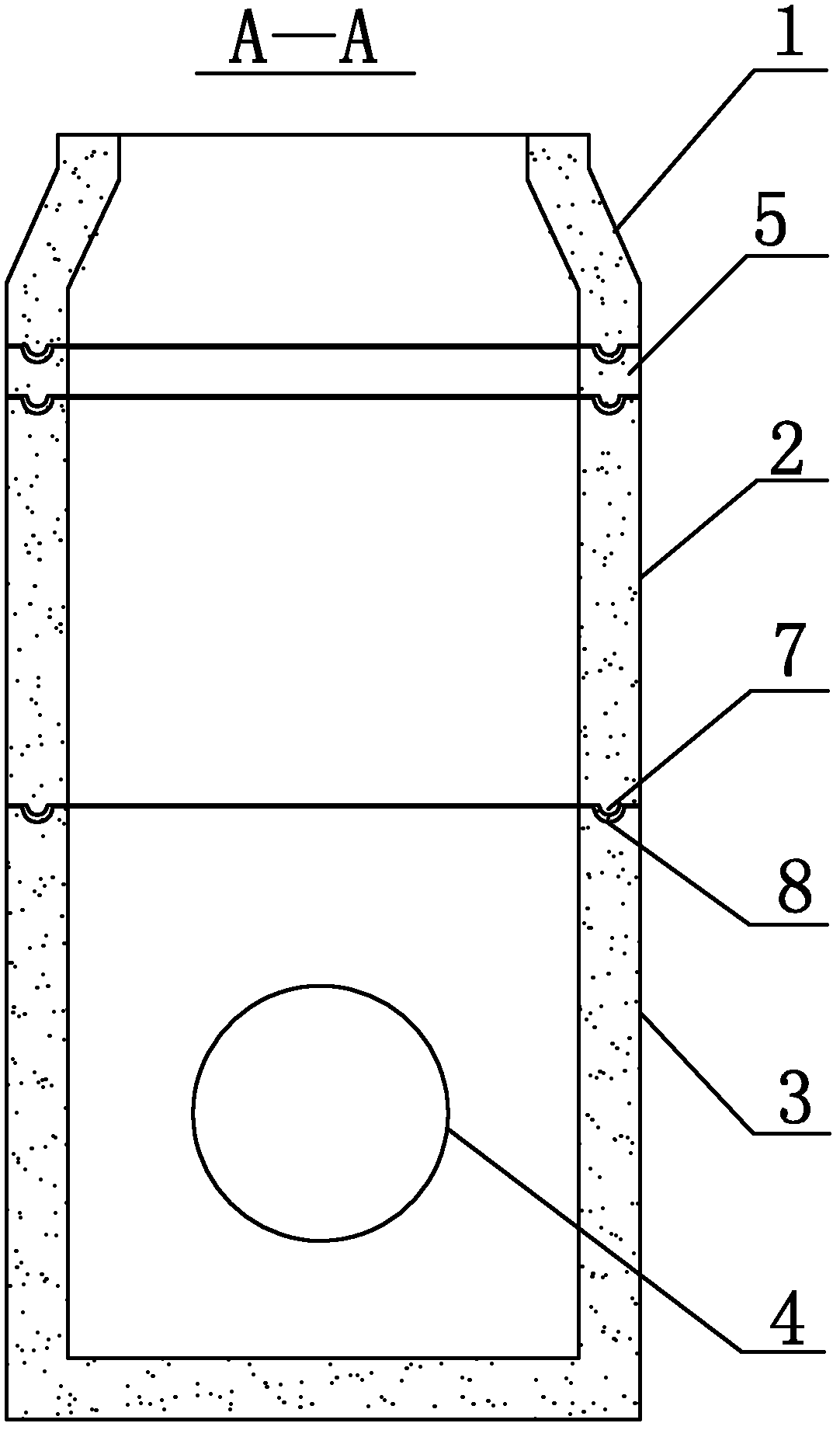

所述井体为圆筒形的检查井，其井底为圆形底筒，其井身为圆筒节，其 井脖为具有圆锥形收缩端口的圆筒节，所述管道连接孔设置在井体侧壁上。
在所述井身与井脖之间设置圆筒形井脖高度调节节，所述井脖高度调节 节是预制钢筋混凝土件。
所述井体为方形的检查井，其井底为方形底壳体，其井身为与方形底壳 体扣合的顶面开孔的方形顶壳体，其井脖为与所述顶面开孔密封连接的具有 圆锥形收缩端口的圆筒节，所述管道连接孔设置在井体侧壁上。
在所述方形顶壳体顶面与井脖之间设置圆筒形井脖高度调节节，所述井 脖高度调节节是预制钢筋混凝土件。
相邻的所述预制钢筋混凝土件之间通过凸棱/凹槽结构嵌装连接并在接合 处敷设水泥沙浆层及防水层。
本实用新型的有益效果是：提供了一种可用于城镇街道、居民住宅区及 公路用污水、雨水排放管路系统的组合式预制钢筋混凝土污水、雨水检查 井，采用高强度的钢筋混凝土组合型预制件代替了现场垒砌散砖整体型结 构，保护耕地资源;施工中，现取现用，安装灵活方便，不污染环境，不 受气候环境影响，省时省力，节省人力资源，缩短施工周期;由于组合型预 制件可在固定场地提前批量制造，生产效率高，质量好;钢筋混凝土预制件 强度高、坚固耐用，抗渗性能高，提高工程质量，使用寿命长，并达到保 护环境的效果。
