申请日2012.02.15
公开(公告)日2012.09.19
IPC分类号C02F9/14
摘要
本实用新型提供了一种再生水处理系统，所述系统包括用于除去悬浮物的格栅装置、用于对经过格栅装置后的水质进行进一步调节的调节池、进一步除去水中有机物及残留的悬浮物的生化池、与所述生化池连接的储水池、连接所述储水池的过滤器及与所述生化池连接的供氧装置，所述生化池内设有复合生态球。相较于现有技术，本实用新型所述再生水处理系统工艺流程简单、且污泥产生量非常少，避免了因污泥处置不当造成的二次污染问题。
权利要求书
1.一种再生水处理系统，其特征在于：所述系统包括用于除去悬浮物的 格栅装置、用于对经过格栅装置后的水质进行进一步调节的调节池、进一步除 去水中有机物及残留的悬浮物的生化池、与所述生化池连接的储水池、连接所 述储水池的过滤器及与所述生化池连接的供氧装置，所述生化池内设有复合生 态球。
2.根据权利要求1所述的再生水处理系统，其特征在于：所述过滤器设 有砂滤层、碳滤层或多介质过滤层。
说明书
再生水处理系统
【技术领域】
本实用新型涉及一种再生水处理系统，尤其是一种无污泥再生水处理系 统。
【背景技术】
当今水资源日益紧缺，再生水回用是解决水资源紧缺的一条重要途径，目 前常用的技术有接触氧化法、SBR、氧化沟、MBR法等，但均会有大量污泥产生， 需要设沉淀池(MBR除外)、污泥池进行泥水分离及污泥处理，流程复杂，管理 维护不便，总投资较大，且若污泥处置不当，易造成二次污染。
【实用新型内容】
本实用新型所解决的技术问题在于提供一种再生水处理系统，其能减小水 处理中产生的污泥量，从而大大提高再生水的质量。

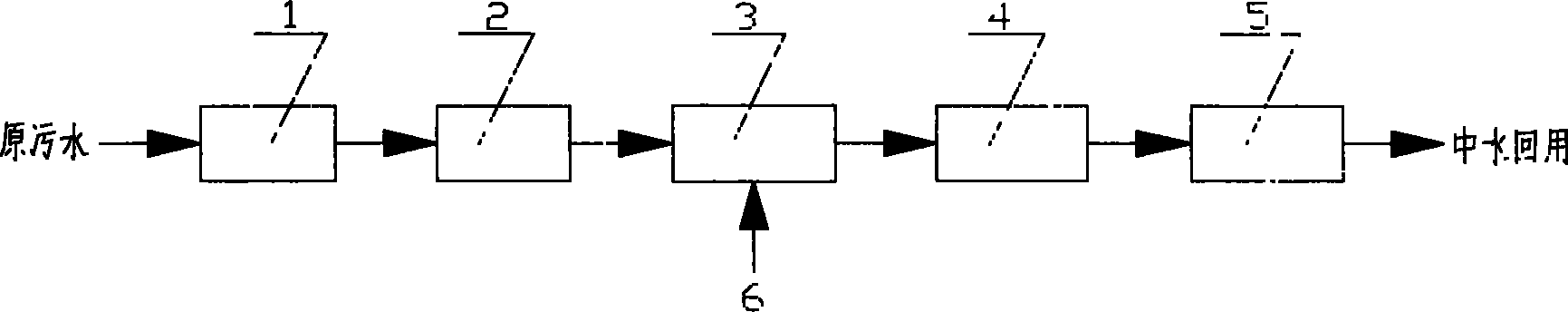

为解决上述技术问题，本实用新型采用如下技术方案：一种再生水处理 系统，所述系统包括用于除去悬浮物的格栅装置、用于对经过格栅装置后的水 质进行进一步调节的调节池、进一步除去水中有机物及残留的悬浮物的生化 池、与所述生化池连接的储水池、连接所述储水池的过滤器及与所述生化池连 接的供氧装置，所述生化池内设有复合生态球。
作为本技术方案的进一步改进，所述过滤器设有砂滤层、碳滤层或多介质 过滤层。
相较于现有技术，本实用新型所述再生水处理系统工艺流程简单、且污泥 产生量非常少，避免了因污泥处置不当造成的二次污染问题。
