申请日2011.12.20
公开(公告)日2012.08.08
IPC分类号C02F1/40; C02F103/16; C10G73/36
摘要
本实用新型是一种从电镀废水中回收蜡的装置，该装置包括一个体积超过300L的长方形清洗槽，在清洗槽的中间位置设置一个低位板将清洗槽内分成左、右两部分，低位板的高度低于清洗槽的外缘高度，在低位板左侧的清洗槽内安装加热板，在低位板右侧的清洗槽端面上加工有溢流口，在低位板右侧的清洗槽内再安装一个与低位板平行的高位板，高位板的底部与清洗槽的底面之间留有空隙，高位板的上端面高出清洗槽的外缘高度，高位板的位置在低位板与清洗槽端面之间距离的三分之二处，相比距离清洗槽端面更近。与现有技术相比，解决了高温水中融化的蜡随电镀废水被排入管道，在管道中冷凝固化堵塞管道的问题。蜡的回收率可达100%，电镀废水正常排放，减少了维修管道、泵的费用。
权利要求书

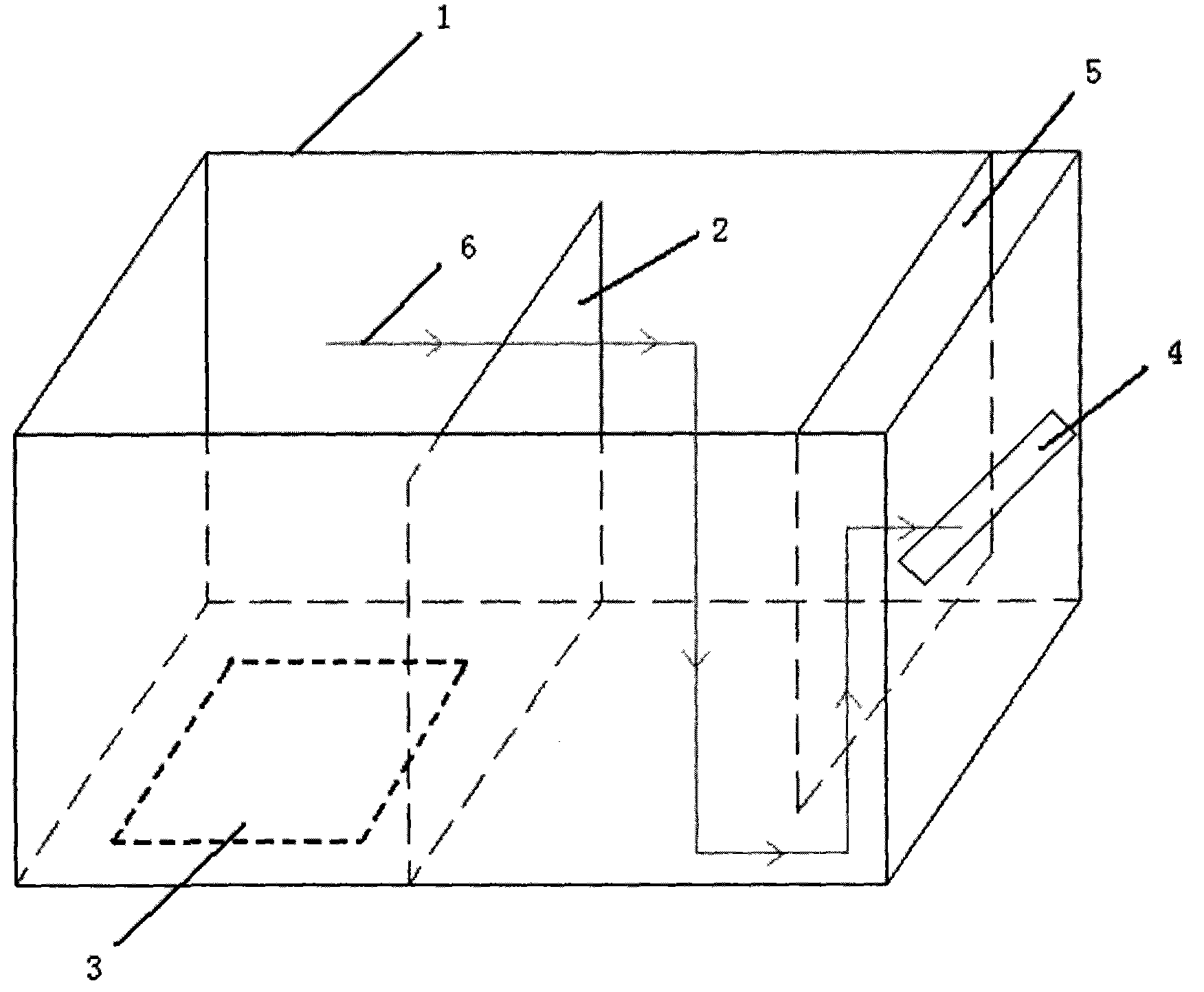

1.一种从电镀废水中回收蜡的装置，其特征在于：该装置包括一个 体积超过300L的长方形清洗槽(1)，在清洗槽(1)的中间位置设置一个低 位板(2)将清洗槽(1)内分成左、右两部分，低位板(2)的高度低于清洗槽 (1)的外缘高度，在低位板(2)左侧的清洗槽(1)内安装加热板(3)，在低 位板(2)右侧的清洗槽(1)端面上加工有溢流口(4)，在低位板(2)右侧的 清洗槽(1)内再安装一个与低位板(2)平行的高位板(5)，高位板(5)的底 部与清洗槽(1)的底面之间留有空隙，高位板(5)的上端面高出清洗槽(1) 的外缘高度，高位板(5)的位置在低位板(2)与清洗槽(1)端面之间距离的 三分之二处，相比距离清洗槽(1)端面更近。
说明书
一种从电镀废水中回收蜡的装置
技术领域
本实用新型是一种从电镀废水中回收蜡的装置，属于产品的结构技 术领域，该装置是采用物理原理回收电镀废水中的蜡。
背景技术
铝合金在经过硬质阳极氧化以后，需将非氧化部位的保护蜡层用高 温水煮方法去除。目前的除蜡槽是由普通的水清洗槽改造的，这种普通 的水槽在中上部留有一个溢流孔，在高温下，溶解的蜡会伴随着水从溢 流孔直接排入下水管道。这样造成电镀废水管道经常被堵塞，废水处理 无法正常进行;并且水处理泵出现“干抽”现象，导致泵被烧坏。经分 析，泵干烧是由于蜡冷凝后堵塞管道使得水无法正常输送。
发明内容
本实用新型正是针对上述现有技术中存在的问题而设计提供了一种 从电镀废水中回收蜡的装置，其目的是通过物理方式回收电镀废水中的 蜡。该装置通过制造一种高低位的蜡回收槽，使得蜡在回收槽中冷凝固 化，利用蜡比水轻和连通器的原理，将蜡从水中分离出来，予回收利用， 同时电镀废水也得以正常排放。
本实用新型的目的是通过以下技术方案来实现的：
该种从电镀废水中回收蜡的装置，其特征在于：该装置包括一个体 积超过300L的长方形清洗槽，在清洗槽的中间位置设置一个低位板将清 洗槽内分成左、右两部分，低位板的高度低于清洗槽的外缘高度，在低 位板左侧的清洗槽内安装加热板，在低位板右侧的清洗槽端面上加工有 溢流口，在低位板右侧的清洗槽内再安装一个与低位板平行的高位板， 高位板的底部与清洗槽的底面之间留有空隙，高位板的上端面高出清洗 槽的外缘高度，高位板的位置在低位板与清洗槽端面之间距离的三分之 二处，相比距离清洗槽端面更近。
本实用新型的优点是解决了高温水中融化的蜡随电镀废水被排入管 道，在管道中冷凝固化堵塞管道的问题。
