申请日2011.12.17
公开(公告)日2012.08.29
IPC分类号C02F1/40
摘要

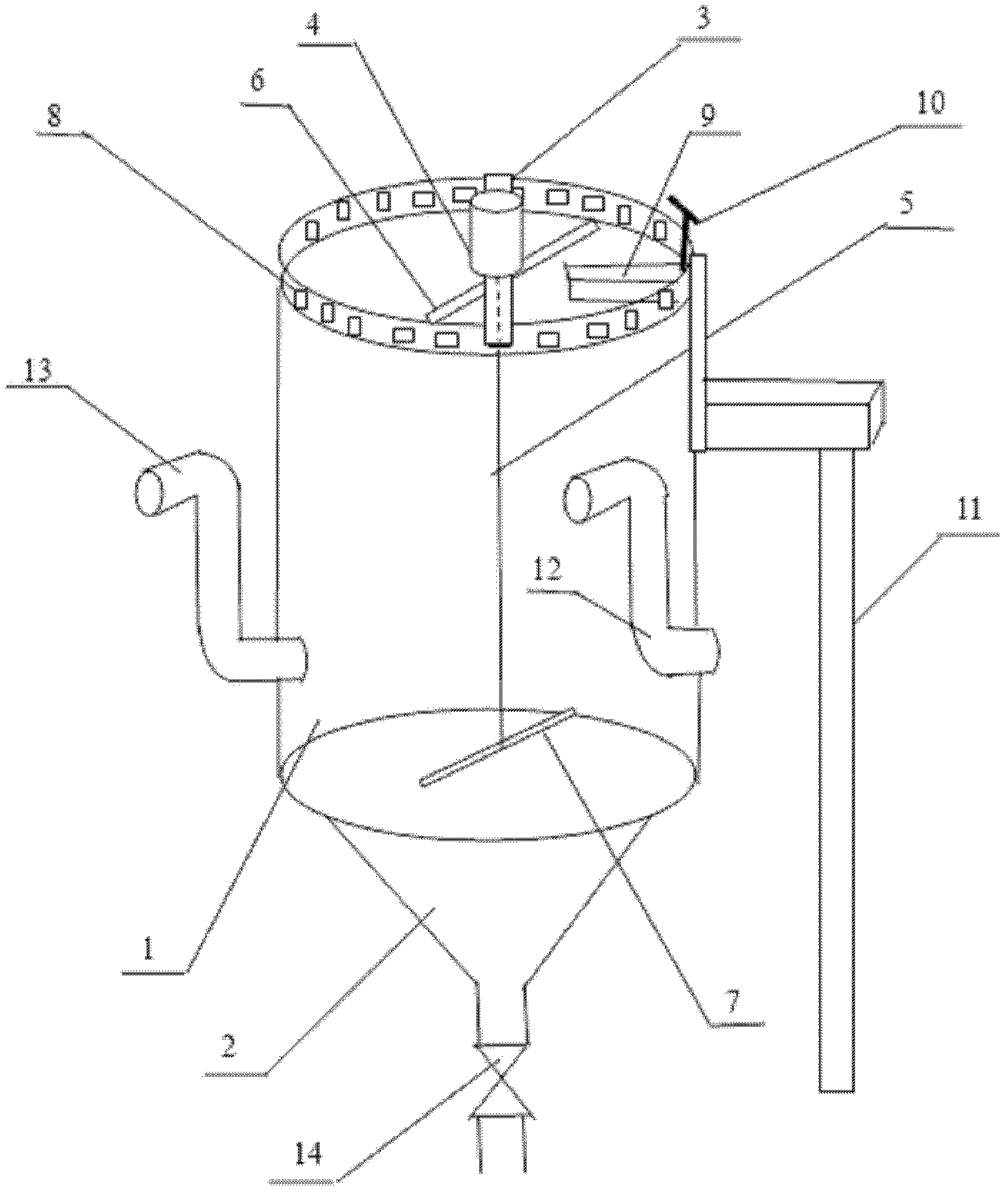

本实用新型公开一种用于污水处理的浮油分离器，包括有竖直状污水储水桶，竖直状污水储水桶底部设有锥形集污器，竖直状污水储水桶顶部设有电机横架，电机横架上安装有电机，电机的输出轴上传动连接有搅拌杆，搅拌杆伸入竖直状污水储水桶中，搅拌杆上部安装有刮油渣板，下部安装有搅拌叶片，竖直状污水储水桶上部环沿分布有10-30个进水孔，进水孔下缘的桶内壁上装有浮渣集油斜槽，浮渣集油斜槽出口部位连通有浮渣集油排出管;竖直状污水储水桶下部两侧分别设有去油渣净化水出水管，锥型集污器底部排污口部位安装一个排污阀。本实用新型由于通过连续旋转的刮油渣板将油渣刮入浮渣集油斜槽排出，结构简单紧凑合理，节省钢材，成本低廉，搬运安装方便。
权利要求书
1.一种用于污水处理的浮油分离器，包括有竖直状污水储水桶，竖直状污水储水桶底部设有锥形集污器，其特征在于：竖直状污水储水桶顶部设有电机横架，电机横架上安装有电机，电机的输出轴上传动连接有搅拌杆，搅拌杆伸入竖直状污水储水桶中，搅拌杆上部安装有刮油渣板，下部安装有搅拌叶片，竖直状污水储水桶上部环沿分布有10-30个进水孔，进水孔下缘的桶内壁上装有浮渣集油斜槽，浮渣集油斜槽出口部位连通有浮渣集油排出管;竖直状污水储水桶下部两侧分别设有去油渣净化水出水管，锥型集污器底部排污口部位安装一个排污阀。
2.根据权利要求1所述的一种用于污水处理的浮油分离器，其特征在于：所述刮油渣板的两端分别连接有软橡胶板;浮渣集油斜槽包括有左、右侧板，左侧板长度尺寸小于右侧板长度尺寸;刮油渣板端部旋转到浮渣集油斜槽部位时，其端部的软橡胶板先从左侧板前方滑过，再从右侧板端部挤过。
3.根据权利要求1所述的一种用于污水处理的浮油分离器，其特征在于：浮渣集油斜槽上装有浮渣油排出调节板。
4.根据权利要求1所述的一种用于污水处理的浮油分离器，其特征在于：竖直状污水储水桶和锥型集污器焊接为一体。
说明书
一种用于污水处理的浮油分离器
技术领域
本实用新型涉及一种用于污水处理的浮油分离器。
技术背景
浮油分离器是污水处理的重要设备，目前在污水处理过程中使用的浮油分离器都是采用行走式刮油刮渣机，即采用行走轮与两根导轨的行走机构，整个机械粗大笨重，其长方形直走式占地面积较大，不仅安装搬运困难，而且设备复杂，效果不理想，投入较大。
本实用新型内容
本实用新型目的是针对现存问题，给人们提供一种圆桶状结构，结构简单紧凑合理，节省钢材，搬运安装方便，效果理想的用于污水处理的浮油分离器。
本实用新型是通过以下方案实现的：
一种用于污水处理的浮油分离器，包括有竖直状污水储水桶，竖直状污水储水桶底部设有锥形集污器，其特征在于：竖直状污水储水桶顶部设有电机横架，电机横架上安装有电机，电机的输出轴上传动连接有搅拌杆，搅拌杆伸入竖直状污水储水桶中，搅拌杆上部安装有刮油渣板，下部安装有搅拌叶片，竖直状污水储水桶上部环沿分布有10-30个进水孔，进水孔下缘的桶内壁上装有浮渣集油斜槽，浮渣集油斜槽出口部位连通有浮渣集油排出管;竖直状污水储水桶下部两侧分别设有去油渣净化水出水管，锥型集污器底部排污口部位安装一个排污阀。
一种用于污水处理的浮油分离器，其特征在于：所述刮油渣板的两端分别连接有软橡胶板;浮渣集油斜槽包括有左、右侧板，左侧板长度尺寸小于右侧板长度尺寸;刮油渣板端部旋转到浮渣集油斜槽部位时，其端部的软橡胶板先从左侧板前方滑过，再从右侧板端部挤过。
一种用于污水处理的浮油分离器，其特征在于：浮渣集油斜槽上装有浮渣油排出调节板。
一种用于污水处理的浮油分离器，其特征在于：竖直状污水储水桶和锥型集污器焊接为一体。
本实用新型的效果是：
本实用新型由于通过连续旋转的刮油渣板将油渣刮入浮渣集油斜槽排出，整个过程通过竖直污水储水桶就能完成，设备为圆桶状结构，因此结构简单紧凑合理，节省钢材，成本低廉，搬运安装方便，效果理想。
