申请日2012.12.18
公开(公告)日2013.07.17
IPC分类号C02F11/12; C02F11/14; B09B3/00; C10L5/46; C11B13/00
摘要
本实用新型涉及一种污水处理厂脱水污泥与餐厨废油脂资源化集中处理系统，包括污泥储罐和餐厨废油脂储罐，污泥储罐进口处连接有凝结调理剂给料装置，污泥储罐出口处连接有搅拌及滤板压实装置，搅拌及滤板压实装置下方连接有脱水滤室，餐厨废油脂储罐连接有过滤系统，过滤系统下方连接有水化脱胶搅拌罐，水化脱胶搅拌罐下方连接有脱水脱硫设备，脱水滤室和脱水脱硫设备出口处分别与破碎混拌装置相连接，破碎混拌装置下方连接有压饼装置，压饼装置出口处与污泥出料输送系统相连接，有益效果是：降低了污泥的处理成本，而且将其资源化，同时处理废油脂，达到环保、废物资源化的目的，为城市大量的污泥和地沟油提供一种化废为宝的可行途径。
权利要求书

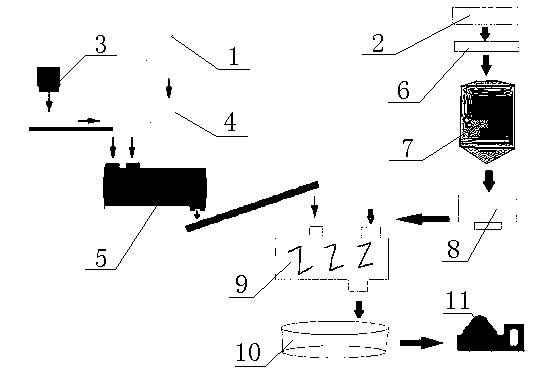

1.一种污水处理厂脱水污泥 与餐厨废油脂资源化集中处理系统，包括污泥储罐(1)和餐厨废油脂储罐(2)，其特征是：所述污泥储罐(1)进口处连接有凝结调理剂给料装置(3)，污泥储罐(1)出口处连接有搅拌及滤板压实装置(4)，搅拌及滤板压实装置(4)下方连接有脱水滤室(5)，餐厨废油脂储罐(2)连接有过滤系统(6)，过滤系统(6)下方连接有水化脱胶搅拌罐(7)，水化脱胶搅拌罐(7)下方连接有脱水脱硫设备(8)，脱水滤室(5)和脱水脱硫设备(8)出口处分别与破碎混拌装置(9)相连接，破碎混拌装置(9)下方连接有压饼装置(10)，压饼装置(10)出口处与污泥出料输送系统(11)相连接。
2.根据权利要求1所述的污水处理厂脱水污泥与餐厨废油脂资源化集中处理系统，其特征是：所述脱水滤室(5)采用板框式污泥脱水机过滤移除污泥中的水分。
说明书
污水处理厂脱水污泥与餐厨废油脂资源化集中处理系统
(一) 技术领域
本实用新型涉及一种污染物处理和再利用的环保技术设备，特别涉及一种污水处理厂脱水污泥与餐厨废油脂资源化集中处理系统。
(二) 背景技术
随着城市工业废水与生活污水的排放量日益增多，在城市污水的处理过程中，必然产生大量的污泥，污泥的处置是污水处理厂运行管理的重要环节。符合环境要求的污泥最终消纳方式有多种，包括卫生填埋、土地利用、焚烧、制造建材等。所有的处置都因污泥特殊的物理性状和性质不同(高含水率、病原体污染等)，而有着不同的处置难度：①污泥进行卫生填埋，可能造成填满体变形或滑坡、沼气或渗滤液收集管线堵塞、无法机械压实，造成填埋场安全隐患、寿命缩短等。②污泥的土地利用处置是指污泥被作为有机肥料、介质土等用于农业、林木花卉、园林绿化以及沙地治理等领域。除作为肥料可能涉及的销售困难外，污泥的土地利用可能因高含水率、病原体污染、臭气、重金属累积等因素而难以接受。③污泥的焚烧处置指污泥在专用、非专用焚烧装置上进行热值利用的过程，还包括焚烧后灰渣的最终无害化处置。污泥因含水率高、降低炉温、飞灰比例高、需添加辅助燃料、二次污染等给专门的焚烧设施带来难题。④污泥建材处置指在通用的建设生产装置如水泥、制砖等工艺设备中，进行污泥热值利用并对产生的灰渣进行材料化利用的方式。
污泥处置路线的选择在养分或热值利用这两种资源化形式。污泥具有较高含量的有机物，可以作为养分被土地吸收(因大多数污水处理厂处理工业废水含有有毒有害物，该方法一般不采用)，也可通过直接(如焚烧)或间接(填埋收集沼气)的方式产生热量而加以利用。
利用污泥所含有机物燃烧释放热能的技术存在一定的难度，关键在于其含水率。污水处理厂未处理污泥由于水分占90%以上，自身的热值不足以维持其自燃烧，为了满足污泥自身的燃烧需进一步脱水。在污泥脱水前为使脱水效果提升，并且能有效提高后续处理，一般污泥都需要先加入凝结调理剂，此目的在于改变污泥结构，使污泥因相互凝结而具有足够刚性，快速的分离污泥及水，再透过设备方式过滤移除污泥中水分从而降低污泥的含水率。
污泥脱水主要是去除水分以减少污泥的体积，污泥特性是影响污泥脱水能力的最主要原因，污泥处理方式、来源及脱水前加药处理均会改变污泥特性，此外颗粒大小、表面电荷性、压缩性及污泥的pH值、温度等也影响污泥的脱水。平衡影响污泥脱水的多个因素，确定最佳脱水点，搭配设计优良的设备方能发挥最好的脱水效果。
餐厨废油脂俗称“地沟油”是人们在生活中对于各类劣质油的通称，是从餐饮业的地沟隔油池中捞取，经过简单的工艺提取的油脂，又称潲水油。中国消费者被地沟油回流餐桌的事实深深困扰。地沟油的酸价、羰基价远远超出国家规定的食用油卫生标准;含有大量的游离脂肪酸，且在回收过程中，易收到砷、铅等重金属污染。据实验测定，长期摄入地沟油会对人体造成伤害，导致发育障碍，肠炎，肝、心和肾的肿大，以及脂肪肝等。此外，地沟油受污染产生的黄曲霉不仅易使人罹患肝癌，也可能引发胃癌、胰腺癌、肾癌、直肠癌、乳腺癌，以及卵巢、小肠等部位癌变。
地沟油是一种严重超标的酸败油脂，同时也是一种可循环利用的资源，如对地沟油进行燃料化处理，不仅能缓解我国能源供应短缺的问题，而且能够减轻其对环境的污染，将产生巨大的社会效益和经济效益。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种工艺简单、操作方便、成本低、节能环保的污水处理厂脱水污泥与餐厨废油脂资源化集中处理系统。
本实用新型是通过如下技术方案实现的：
一种污水处理厂脱水污泥与餐厨废油脂资源化集中处理系统，包括污泥储罐和餐厨废油脂储罐，其特征是：所述污泥储罐进口处连接有凝结调理剂给料装置，污泥储罐出口处连接有搅拌及滤板压实装置，搅拌及滤板压实装置下方连接有脱水滤室，餐厨废油脂储罐连接有过滤系统，过滤系统下方连接有水化脱胶搅拌罐，水化脱胶搅拌罐下方连接有脱水脱硫设备，脱水滤室和脱水脱硫设备出口处分别与破碎混拌装置相连接，破碎混拌装置下方连接有压饼装置，压饼装置出口处与污泥出料输送系统相连接。
所述脱水滤室采用板框式污泥脱水机过滤移除污泥中的水分。
本实用新型的有益效果是：将污水处理厂污泥和餐厨或其他可燃废油脂资源化处理，不仅降低污泥的处理成本，而且将其资源化，同时处理废油脂，达到环保、废物资源化的目的;具有较大的经济效益，同时也为城市大量的污泥和地沟油提供一种化废为宝的可行途径。
