申请日2014.02.19
公开(公告)日2014.10.15
IPC分类号B01D53/78; B01J19/18; C02F1/28; C02F1/66
摘要
本实用新型涉及一种化工设备，特别是一种能对废水和废气集中处理的环保装置，包括反应缸，设于反应缸顶部的进液口和设于反应缸底部的出液口;所述反应缸被隔板分为上层缸体和下层缸体两层结构，所述下层缸体侧面设有进气口;反应缸里设有倒“干”型结构的搅拌装置，倒“干”型结构的搅拌装置穿过隔板使得两个横轴部分分别位于上下反应缸体内，搅拌装置与隔板之间为活动配合，搅拌装置的纵轴伸出反应缸腔体与电机相连;所述隔板上安装有喷洒装置。采用上述结构后，通过反应缸的双缸结构设计，对于能中和的废气和废液能进行集中处理，在充分利用废气和废液的同时从而达到了保护环境的目的，极大的地节省了成本，提高了生产效率。
权利要求书
1.一种能对废水和废气集中处理的环保装置，包括反应缸，设于反应缸顶部的进液口和设于反应缸底部的出液口，其特征在于：所述反应缸被隔板分为上层缸体和下层缸体两层结构，所述下层缸体侧面设有进气口;反应缸里设有倒“干”型结构的搅拌装置，倒“干”型结构的搅拌装置穿过隔板使得两个横轴部分分别位于上下反应缸体内，搅拌装置与隔板之间为活动配合，搅拌装置的纵轴伸出反应缸腔体与电机传动相连;所述隔板上安装有喷洒装置。
2.如权利要求1所述的一种能对废水和废气集中处理的环保装置，其特征在于：所述搅拌装置为石墨材料制成。
3.如权利要求1所述的一种能对废水和废气集中处理的环保装置，其特征在于：所述反应缸体为不锈钢材料制成。
说明书
一种能对废水和废气集中处理的环保装置
技术领域
本实用新型涉及一种化工设备，特别是一种能对废水和废气集中处理的环保装置。
背景技术
在化工生产过程中，每天会产生大量的工业污水，这些污水的直接排放必然会影响环境;工业生产中还会产生大量的废气，这些废气直接排入空气中也势必会恶化环境。然而，现有技术中的污水处理装置和废气吸收装置，结构相对复杂故而费用也十分高昂。垃圾之所以成为垃圾，只是因为放错了位置，化工生产中得出的垃圾，实际上还能利用其各自特性进行反应，从而消除污染，现有技术中的直接处理，设计上是一种极大的浪费。
实用新型内容
本实用新型需要解决的技术问题是提供一种能对废水和废气集中处理的环保装置，该装置能对污水和废气进行集中处理，极大地提高了废料的利用率，还保护了环境。

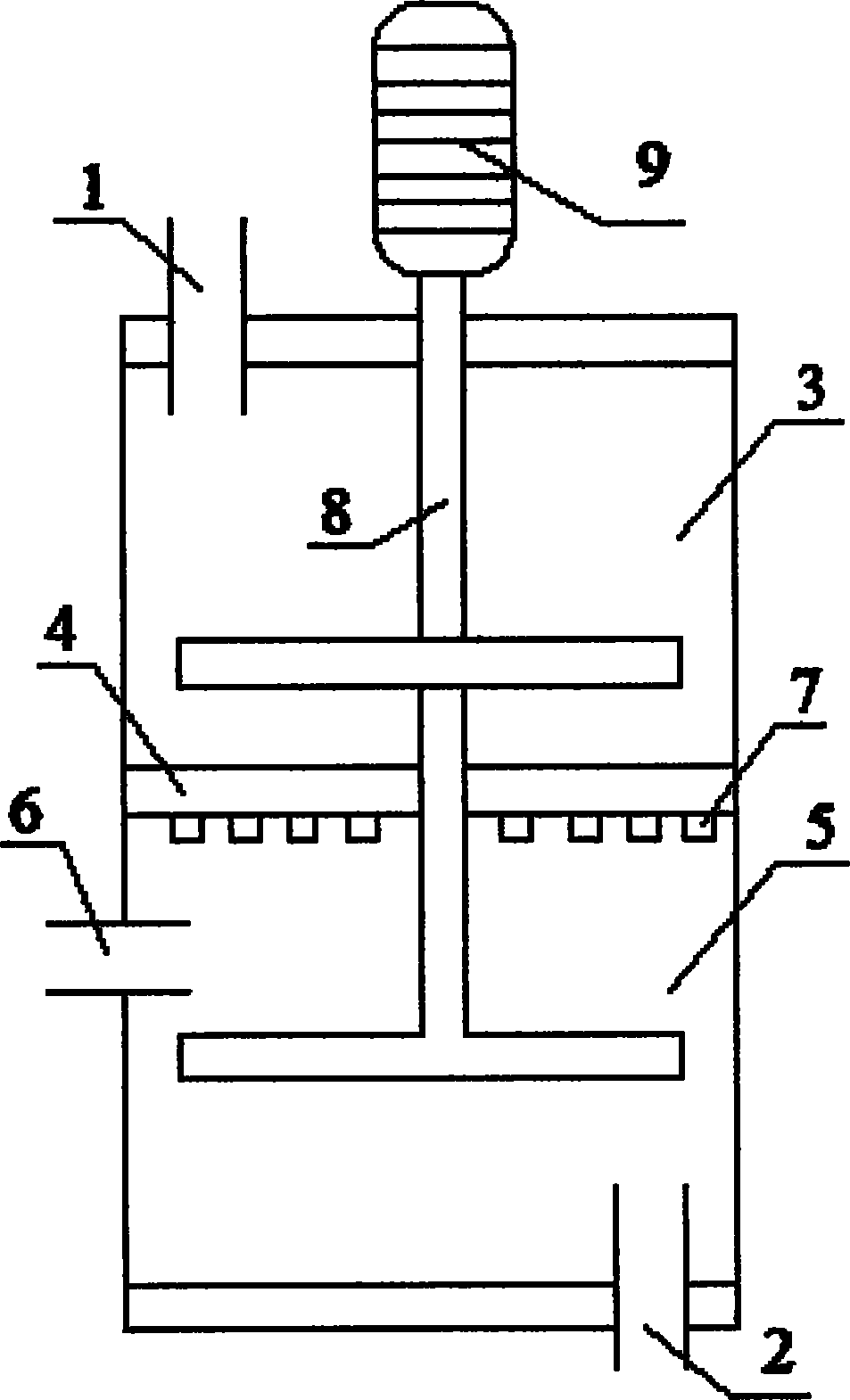

本实用新型是通过下述技术方案实现的：包括反应缸，设于反应缸顶部的进液口和设于反应缸底部的出液口;所述反应缸被隔板分为上层缸体和下层缸体两层结构，所述下层缸体侧面设有进气口;反应缸里设有倒“干”结构的搅拌装置，“干”型结构的搅拌装置穿过隔板使得两个横轴部分分别位于上下反应缸体内，搅拌装置与隔板之间为活动配合，搅拌装置的纵轴伸出反应缸腔体与电机相连;所述隔板上安装有喷洒装置。
进一步的，所述搅拌装置为石墨材料制成。
进一步的，所述反应缸体为不锈钢材料制成。
本实用新型所带来的有益效果是：通过反应缸的双缸结构设计，对于能中和的废气和废液能进行集中处理，在充分利用废气和废液的同时从而达到了保护环境的目的，极大的地节省了成本，提高了生产效率。
